Vlastnosti

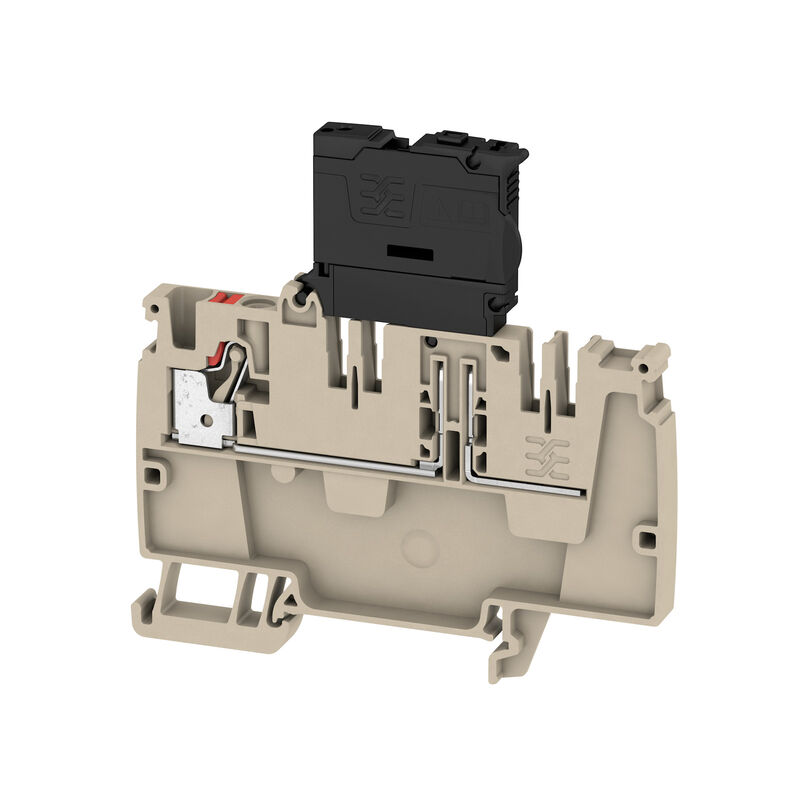

| Verze | Rozvodná svorka s pojistkou, PUSH IN, 4 mm², 36 V, 6.3 A, Tmavě béžová |
| Číslo objednávky | 2458990000 |
| Typ | AAP21 4 FS 10-36V |
| GTIN (EAN) | 4050118474855 |
| Množství | 50 ks |
| Hloubka | 82 mm |
| Hloubka (v palcích) | 3,228 inch |
| Hloubka včerně DIN lišty | 82,5 mm |
| Výška | 82 mm |
| Výška (v palcích) | 3,228 inch |
| Šířka | 6,1 mm |
| Šířka (v palcích) | 0,24 inch |
| Čistá hmotnost | 18,6 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Barva provozních prvků | Červená |
| Klasifikace hořlavosti UL 94 | V-0 |
| Č. osvědčení (ATEX) | TUEV17ATEX8064U |
| Č. osvědčení (IECEX) | IECEXTUR17.0030U |
| Proud (ATEX) | 6.3 A |
| Průřez vodiče max. (ATEX) | 4 mm² |
| Proud (IECEX) | 6.3 A |
| Průřez vodiče max. (IECEX) | 4 mm² |
| Značení EN 60079-7 | Ex ec II C Gc |
| Ex 2014/34/EU značka | II 2 G D |
| Verze | s LED |
| Nutná koncová deska | Ano |
| Počet potenciálů | 1 |
| Počet úrovní | 1 |
| Úrovně propojené interně | Ne |
| Lišta | TS 35 |
| Návod k instalaci | Nosná lišta |
| Otevřené strany | pravá |
| Příchytka | Ne |
| S připínacími kolíky | Ne |
| Typ montáže | TS 35 |
| Typ upevnění | Příchytka |
| Verze testovaná ve výbušném prostředí | Ano |
| Typ připojení, další připojení | PUSH IN |
| Dvojdutinka, max. | 1,5 mm² |
| Dvojdutinka, max. | 0,5 mm² |
| Délka odizolování | 12 mm |
| Délka tubusu pro dvojitou koncovku |
|
| Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1 |
|
| Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4 |
|
| Měřidlo podle IEC 60947-1 | A4 |
| Počet připojení | 1 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 4 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 4 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 4 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 4 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Směr připojení | vrchol |
| Typ připojení | PUSH IN |
| Upínací rozsah, max. | 4 mm² |
| Upínací rozsah, min. | 0,14 mm² |
| Velikost nože | 0,6 x 3,5 mm |
| Průřez vodiče max. (CSA) | 10 AWG |
| Průřez vodiče min. (CSA) | 26 AWG |
| Velikost napětí B (CSA) | 300 V |
| Velikost napětí C (CSA) | 150 V |
| Velikost napětí D (CSA) | 300 V |
| Velikost proudu B (CSA) | 10 A |
| Velikost proudu C (CSA) | 10 A |
| Velikost proudu D (CSA) | 10 A |
| Č. osvědčení (CSA) | 200039-70089609 |
| Lišta | TS 35 |
| Návod k instalaci | Nosná lišta |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 26 |
| Standardy | V souladu s normou IEC 60947-7-3 |
| Jmenovitý průřez | 4 mm² |
| Jmenovité napětí | 36 V |
| Jmenovité napětí k sousední svorce | 500 V |
| Jmenovité DC napětí | 36 V |
| Jmenovitý proud | 6,3 A |
| Proud při maximu vodičů | 6,3 A |
| Standardy | V souladu s normou IEC 60947-7-3 |
| Vnitřní odpor podle IEC 60947-7-x | 1 mΩ |
| Jmenovité impulzní výdržné napětí | 4 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 1,02 W |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 2 |
| Průřez vodiče propojení v terénu max. (cURus) | 10 AWG |
| Průřez vodiče propojení v terénu min. (cURus) | 26 AWG |
| Průřez vodiče propojení z výroby max. (cURus) | 10 AWG |
| Průřez vodiče propojení z výroby min. (cURus) | 26 AWG |
| Velikost napětí B (cURus) | 300 V |
| Velikost napětí C (cURus) | 150 V |
| Velikost napětí D (cURus) | 300 V |
| Velikost proudu B (cURus) | 10 A |
| Velikost proudu C (cURus) | 10 A |
| Velikost proudu D (cURus) | 10 A |
| Č. osvědčení (cURus) | E60693 |
| Informace o produktu | Napětí závisí na zvoleném pojistkovém prvku nebo na zvolené kontrolce |
| Osvědčení/Certifikát/Prohlášení o shodě |
[IECEX_TUR_17.0030U.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58132)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58169) [DE PT0205 20171010 051 ISSUE01.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_68332) [Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85526) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178464) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284542) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66127) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2458990000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2458990000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2458990000&norm=0) |
| Specifikací zakázky |
[Klippon® Connect 2458990000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76066)
[Klippon® Connect 2458990000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76069) |
| Uživatelská dokumentace |
[NTI AAP 21 10...](https://mdcop.weidmueller.com/mediadelivery/asset/900_85531)
[NTI AAP 21 4 FS](https://mdcop.weidmueller.com/mediadelivery/asset/900_85532) [NTI AAP 21 4 DT](https://mdcop.weidmueller.com/mediadelivery/asset/900_85533) [NTI AAP21 4 LI](https://mdcop.weidmueller.com/mediadelivery/asset/900_85534) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) [User Manual AFS](https://mdcop.weidmueller.com/mediadelivery/asset/900_229204) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Schválení |          |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
| Č. osvědčení (cURusEX) | E184763 |
