APG 2.5 MI BL

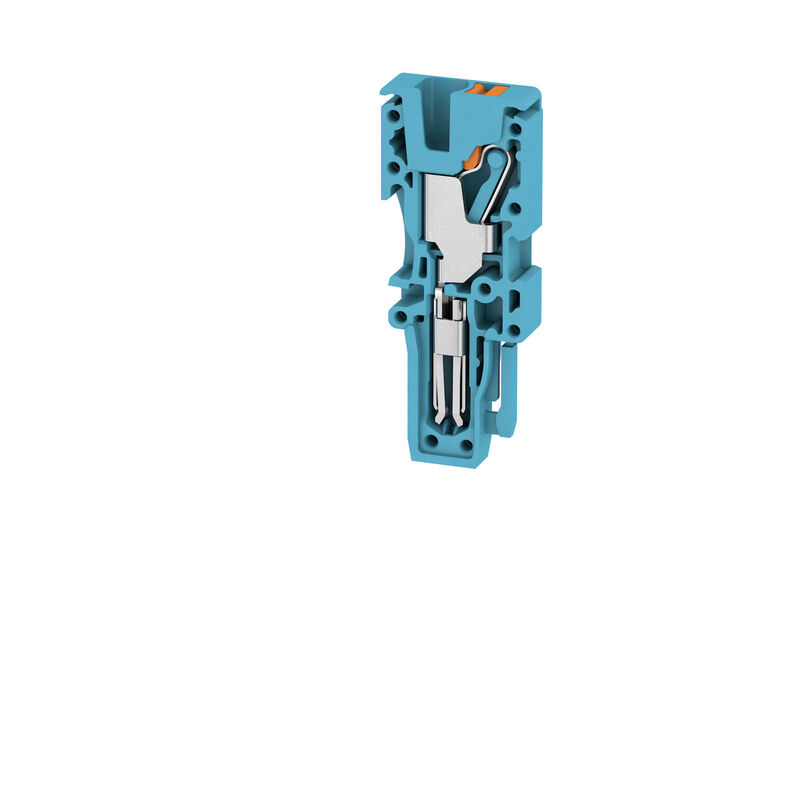

Product image
APG 2.5 MI BL
APG 2.5 MI BL

APG 2.5 MI BL

Conector macho, 2.5 mm², 800 V, 24 A, Número de polos: 1, azul

N. articolo 1513900000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 42 È accessorio di 28 Prodotti correlati 317
Zulassungen Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Datos del material Valores característicos del sistema przewody zaciskane (złącze wymiarowane) dane znamionowe wg CSA Informacje ogólne Datos nominales dane znamionowe wg UL Clasificaciones

Zulassungen

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b4580cc2-0460-4c2d-b9fc-c5c85c041f2f/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Datos generales para pedido

Версия
Conector macho, 2.5 mm², 800 V, 24 A, Número de polos: 1, azul
Заказ №
1513900000
Typ
APG 2.5 MI BL
GTIN (EAN)
4050118321432
Ilość
50 Pezzo

Dimensiones y pesos

Глубина
42,5 mm
Profundidad (pulgadas)
1,673 inch
Höjd
16,5 mm
Altura (pulgadas)
0,65 inch
Bredd
5,1 mm
Width (inches)
0,201 inch
Masa netto
3,31 g

Temperaturas

Lagertemperatur
-25 °C...55 °C
Temperatura otoczenia
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Conformidad medioambiental del producto

RoHS-kompatibilitetsstatus
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos del material

Materiał podstawowy
Wemid
Barwny
kék
Klasa palności wg UL 94
V-0

Valores característicos del sistema

Liczba potencjałów
1
Nombre d'étages
1

przewody zaciskane (złącze wymiarowane)

Anslutningsriktning
u góry
Anslutningstyp
PUSH IN
Antal anslutningar
1
Avisoleringslängd
10 mm
Clamping range, max.
2,5 mm²
Clamping range, min.
0,14 mm²
Ledardiameter, AWG, max
AWG 12
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
2,5 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,14 mm²
przekrój przyłącza przewodu AWG, min.
AWG 28
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,14 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,14 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
2,5 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,14 mm²
Tolkdorn enligt 60 947-1
A3
Wielkość ostrza
0,6 x 3,5 mm

dane znamionowe wg CSA

Maks. przekrój przewodu (CSA)
12 AWG
Min. przekrój przewodu (CSA)
28 AWG
Napięcie rozm. B (CSA)
600 V
Napięcie rozm. C (CSA)
600 V
Napięcie rozm. D (CSA)
600 V
Nr certyfikatu (CSA)
200039-70089609
Prąd Gr B (CSA)
20 A
Prąd Gr C (CSA)
20 A
Prąd Gr D (CSA)
5 A

Informacje ogólne

Antal poler
1
Ledardiameter, AWG, max
AWG 12
Ledardiameter, AWG, min.
AWG 28
Normer
Zgodnie z wymaganiami IEC 60947-7-1

Datos nominales

Przekrój pomiarowy
2,5 mm²
Napięcie znamionowe
800 V
Znamionowe napięcie stałe
800 V
Znamionowe natężenie prądu
24 A
Prąd przy maksymalnym oprzewodowaniu
24 A
Normy
In accordance with IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
1,33 mΩ
Znamionowe napięcie udarowe
8 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
0,77 W
Kategoria przepięciowa
III
Stopień zanieczyszczenia
3

dane znamionowe wg UL

Napięcie rozm. B (cURus)
600 V
Napięcie rozm. C (cURus)
600 V
Napięcie rozm. D (cURus)
600 V
Nr certyfikatu (cURus)
E60693
Prąd rozm. B (cURus)
20 A
Prąd rozm. C (cURus)
20 A
Prąd rozm. D (cURus)
5 A
Wielkość przewodu Factory wiring max (cURus)
12 AWG
Wielkość przewodu Factory wiring min (cURus)
28 AWG
Wielkość przewodu Field wiring max (cURus)
12 AWG
Wielkość przewodu Field wiring min (cURus)
28 AWG

Clasificaciones

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
