BLC 5.08/14/180R OR BX

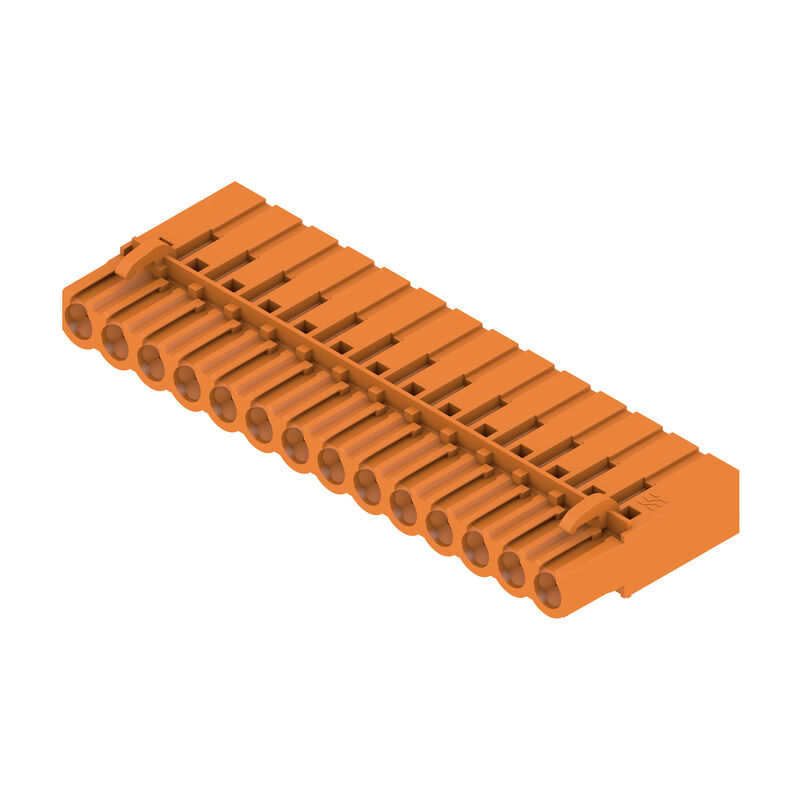

Obrázek výrobku
BLC 5.08/14/180R OR BX

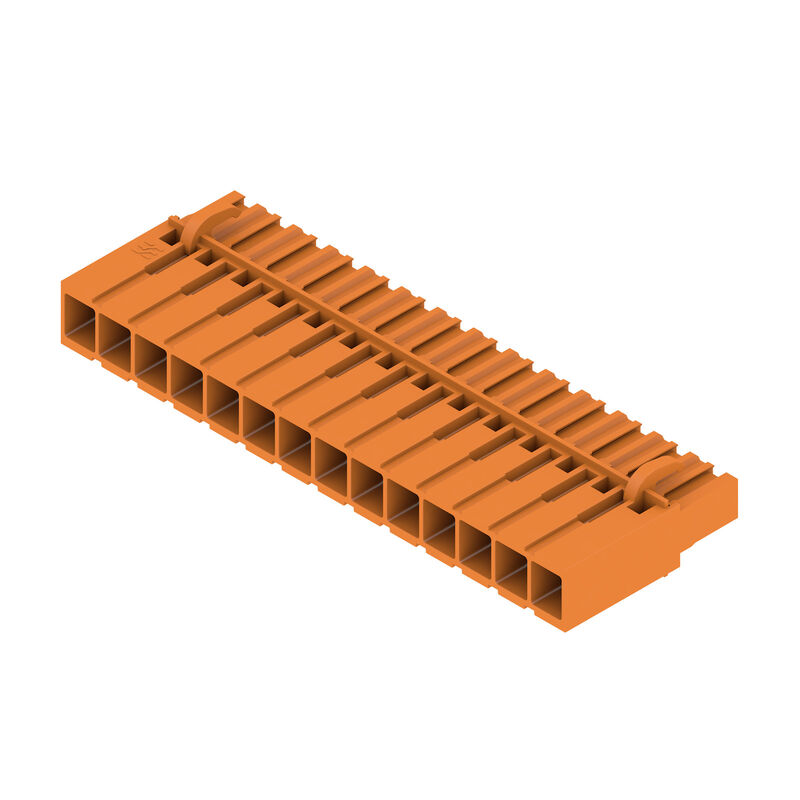

Obrázek výrobku
BLC 5.08/14/180R OR BX
Dimensional drawing
BLC 5.08/14/180R OR BX
Graph

BLC 5.08/14/180R OR BX

Zásuvný konektor PCB plug in, zdířka, 5.08 mm, Počet pólů: 14, 180°, Nalisované připojení, Upínací rozsah, max. : 2.5 mm², Box

Référence produit 1610610000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 11 Pièces opposées 11 Autres produits de la même gamme 24
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, zdířka, 5.08 mm, Počet pólů: 14, 180°, Nalisované připojení, Upínací rozsah, max. : 2.5 mm², Box
Číslo objednávky
1610610000
Typ
BLC 5.08/14/180R OR BX
GTIN (EAN)
4008190073251
Množství
50 ks
Údaje výrobku
IEC: 400 V / 21 A
UL: 300 V / 10 A / AWG 26 - AWG 14
Balení
Box

Rozměry a hmotnosti

Hloubka
24,5 mm
Hloubka (v palcích)
0,965 inch
Výška
10,1 mm
Výška (v palcích)
0,398 inch
Šířka
71,12 mm
Šířka (v palcích)
2,8 inch
Čistá hmotnost
7,885 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Systémové parametry

Skupina produktů
OMNIMATE Signal - řada BL/SL 5,08
Typ připojení
Připojení v provozu
Metoda připojení vodiče
Nalisované připojení
Rozteč v mm (P)
5,08 mm
Rozteč v palcích (P)
0,2 "
Směr výstupu vodiče
180°
Počet pólů
14
L1 v mm
66,04 mm
L1 v palcích
2,6 "
Počet řad
1
Množství řady kolíků
1
Jmenovitý průřez
2,5 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Safe from finger touch
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
예
탈피 길이
5 mm
Stickcykler
25
Max. instickskraft/pol
8,5 N
Max. dragkraft/pol
6,5 N

Údaje o materiálu

Izolační materiál
PBT GF
Barevný
Oranžová
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Cu-alloy
Struktura vrstev kontaktu konektoru
4...8 µm Sn varmförtent
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
100 °C

Vodiče vhodné k připojení

Upínací rozsah, min.
0,22 mm²
Upínací rozsah, max.
2,5 mm²
Průřez propojení AWG, min.
AWG 24
Průřez propojení AWG, max.
AWG 14
フレキシブル、最小 H05（07） V-K
0,5 mm²
Pružné, max. H05(07) V-K
2,5 mm²
Referenční text
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
21 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
14,5 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
18 A
정격 전류, 최대 극 수(Tu=40°C)
12,5 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s with 120 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
12400-374
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 26
Průřez vodiče AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
10 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Balení

Balení
Box
Délka VPE
165 mm
Šířka VPE
117 mm
Výška VPE
85 mm

Typové testy

Test: Trvanlivost značení
  • Standard:
    koncept DIN VDE 0627, oddíl 6.2.2 / 09.91, DIN IEC 512, část 7, oddíl 5 / 05.94
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Jmenovitý průřez závisí na použitém krimpovaném kontaktu.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
