Vlastnosti

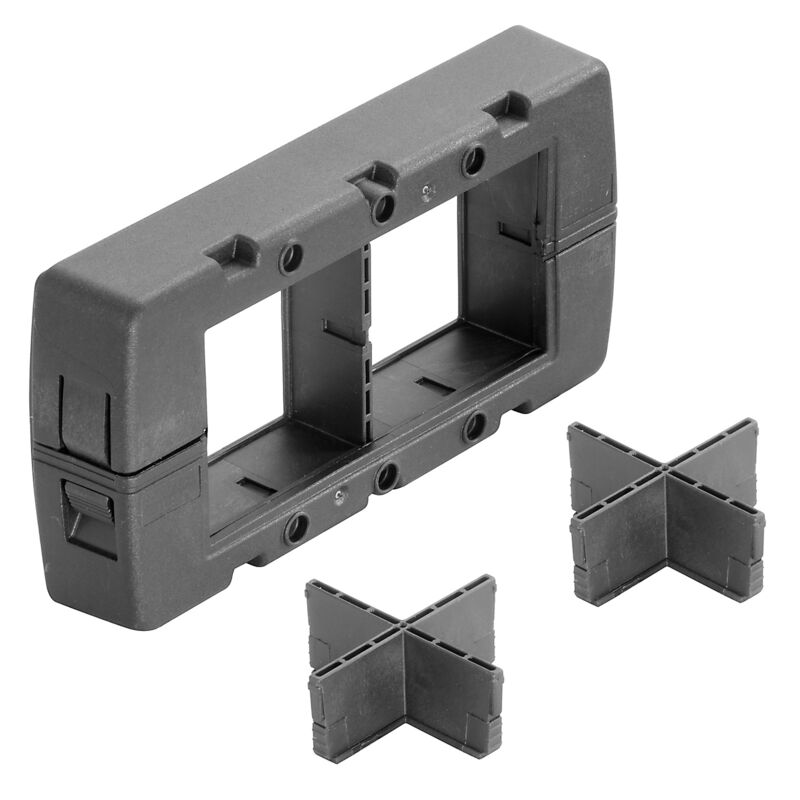

| Verze | Rám, Cabtite (systém pro vstup kabelů), Polyamid, vyztužený skelnými vlákny, Uhlově černá, Výška: 64 mm, Šířka: 126 mm, Hloubka: 24.2 mm, -40 °C…120 °C, IP66 |
| Číslo objednávky | 2891530000 |
| Typ | CABTITE FRFT 16/8 SET |
| GTIN (EAN) | 4064675880622 |
| Množství | 1 ks |

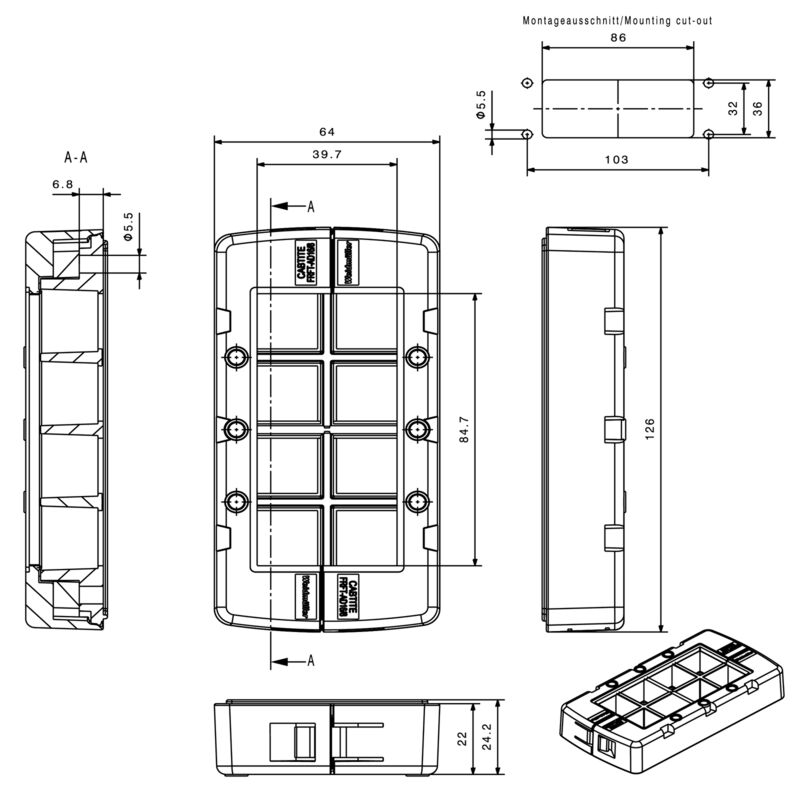

| Hloubka | 24,2 mm |
| Hloubka (v palcích) | 0,953 inch |
| Výška | 64 mm |
| Výška (v palcích) | 2,52 inch |
| Šířka | 126 mm |
| Šířka (v palcích) | 4,961 inch |
| Čistá hmotnost | 89,1 g |
| Provozní teplota | -40 °C...120 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Délka otvoru | 91 mm |
| Halogen |
Ne
bez obsahu halogenů |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál | Polyamid, vyztužený skelnými vlákny |
| Silikon | Ne |
| Stupeň krytí | IP66 |
| Stupeň krytí (UL) |
Type 12
Type 4X |

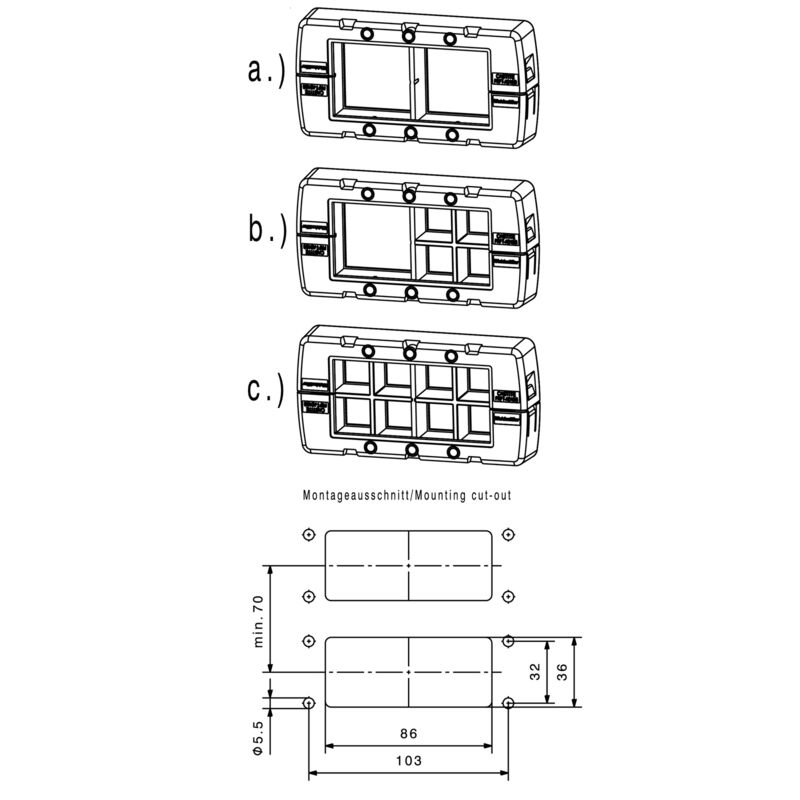

| Těsníci prvek | 2 velké těsnicí prvky nebo 4 malé těsnicí prvky nebo 1 velký těsnicí prvek a 4 malé těsnicí prvky nebo 8 malých těsnicích prvků |
| Těsnění | TPE |
| Utahovací moment | 3 Nm |
| Šířka otvoru | 36 mm |
| Verze | zavřené |
| Informace o produktu | The set is made from UR-certified individual parts, so the approval is also valid for the set. Fixing material for mounting on the enclosure or control cabinet, is not included. |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU Declaration of Conformity - Cable entry system](https://mdcop.weidmueller.com/mediadelivery/asset/900_252380) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_293226) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2891530000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2891530000) |
| Uživatelská dokumentace | [INSTR CABTITE FRFT D/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_268267) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002624 |
| ETIM 7.0 | EC002624 |
| ETIM 8.0 | EC002624 |
| ETIM 9.0 | EC002624 |
| ECLASS 9.0 | 27-18-28-15 |
| ECLASS 9.1 | 27-18-92-65 |
| ECLASS 10.0 | 27-18-28-15 |
| ECLASS 11.0 | 27-18-28-15 |
| ECLASS 12.0 | 27-18-28-15 |
| ECLASS 13.0 | 27-18-28-15 |
| ECLASS 14.0 | 27-18-28-15 |
| Schválení |  |
| ROHS | Shoda |
Příslušenství
-
ID výrobku:2652370000Obalová jednotka:25 ks
Blind plug, Cabtite (systém pro vstup kabelů), Polyamid, Bílá, Výška: 16 mm, Šířka: 9 mm, Hloubka: 16 mm, -40 °C…120 °C, IP66
-
ID výrobku:2652360000Obalová jednotka:25 ks
Blind plug, Cabtite (systém pro vstup kabelů), Polyamid, Bílá, Výška: 16 mm, Šířka: 8 mm, Hloubka: 16 mm, -40 °C…120 °C, IP66
-
ID výrobku:2652380000Obalová jednotka:25 ks
Blind plug, Cabtite (systém pro vstup kabelů), Polyamid, Bílá, Výška: 16 mm, Šířka: 10 mm, Hloubka: 16 mm, -40 °C…120 °C, IP66
-
ID výrobku:2652330000Obalová jednotka:25 ks
Blind plug, Cabtite (systém pro vstup kabelů), Polyamid, Bílá, Výška: 12 mm, Šířka: 5 mm, Hloubka: 12 mm, -40 °C…120 °C, IP66
-
ID výrobku:2652350000Obalová jednotka:25 ks
Blind plug, Cabtite (systém pro vstup kabelů), Polyamid, Bílá, Výška: 16 mm, Šířka: 7 mm, Hloubka: 16 mm, -40 °C…120 °C, IP66
-
ID výrobku:2652340000Obalová jednotka:25 ks
Blind plug, Cabtite (systém pro vstup kabelů), Polyamid, Bílá, Výška: 16 mm, Šířka: 6 mm, Hloubka: 16 mm, -40 °C…120 °C, IP66
-
ID výrobku:2584520000Obalová jednotka:10 ks
Těsnicí prvek, Cabtite (systém pro vstup kabelů), TPE, Světle šedá, Výška: 42.8 mm, Šířka: 42.8 mm, Hloubka: 17.7 mm, -40 °C…90 °C, IP66
-
ID výrobku:2584460000Obalová jednotka:10 ks
Těsnicí prvek, Cabtite (systém pro vstup kabelů), TPE, Světle šedá, Výška: 42.8 mm, Šířka: 42.8 mm, Hloubka: 17.7 mm, -40 °C…90 °C, IP66
-
ID výrobku:2583500000Obalová jednotka:10 ks
Těsnicí prvek, Cabtite (systém pro vstup kabelů), TPE, Uhlově černá, Výška: 42.8 mm, Šířka: 42.8 mm, Hloubka: 63 mm, -40 °C…120 °C, IP66
-
ID výrobku:2583900000Obalová jednotka:10 ks
Těsnicí prvek, Cabtite (systém pro vstup kabelů), TPE, Uhlově černá, Výška: 42.8 mm, Šířka: 42.8 mm, Hloubka: 17.7 mm, -40 °C…120 °C, IP66
-
-
ID výrobku:2584670000Obalová jednotka:10 ks
Těsnicí prvek, Cabtite (systém pro vstup kabelů), TPE, Uhlově černá, Výška: 20.3 mm, Šířka: 20.3 mm, Hloubka: 17.7 mm, -40 °C…120 °C, IP66
-
ID výrobku:2584790000Obalová jednotka:10 ks
Těsnicí prvek, Cabtite (systém pro vstup kabelů), TPE, Uhlově černá, Výška: 20.3 mm, Šířka: 20.3 mm, Hloubka: 17.7 mm, -40 °C…120 °C, IP66
-
ID výrobku:2584080000Obalová jednotka:10 ks
Těsnicí prvek, Cabtite (systém pro vstup kabelů), TPE, Uhlově černá, Výška: 20.3 mm, Šířka: 20.3 mm, Hloubka: 17.7 mm, -40 °C…120 °C, IP66
-
ID výrobku:2583560000Obalová jednotka:10 ks
Těsnicí prvek, Cabtite (systém pro vstup kabelů), TPE, Uhlově černá, Výška: 20.3 mm, Šířka: 20.3 mm, Hloubka: 17.7 mm, -40 °C…120 °C, IP66
-
ID výrobku:2635120000Obalová jednotka:1 ks
Upevňovací šroub, Cabtite (systém pro vstup kabelů), Nerezavějící ocel, Stříbrná, Výška: 30 mm, Šířka: 8.5 mm, Hloubka: 8.5 mm
-
ID výrobku:2583350000Obalová jednotka:10 ks
Těsnicí prvek, Cabtite (systém pro vstup kabelů), TPE, Světle šedá, Výška: 20.3 mm, Šířka: 20.3 mm, Hloubka: 17.7 mm, -40 °C…90 °C, IP66
-
ID výrobku:2583450000Obalová jednotka:10 ks
Těsnicí prvek, Cabtite (systém pro vstup kabelů), TPE, Světle šedá, Výška: 20.3 mm, Šířka: 20.3 mm, Hloubka: 17.7 mm, -40 °C…90 °C, IP66
-
ID výrobku:2584890000Obalová jednotka:10 ks
Těsnicí prvek, Cabtite (systém pro vstup kabelů), TPE, Světle šedá, Výška: 20.3 mm, Šířka: 20.3 mm, Hloubka: 17.7 mm, -40 °C…90 °C, IP66
-
ID výrobku:2583460000Obalová jednotka:10 ks
Těsnicí prvek, Cabtite (systém pro vstup kabelů), TPE, Světle šedá, Výška: 20.3 mm, Šířka: 20.3 mm, Hloubka: 17.7 mm, -40 °C…90 °C, IP66
-
ID výrobku:2583910000Obalová jednotka:10 ks
Lišta připojení stínění, Cabtite (systém pro vstup kabelů), Ocel, galvanizovaná, Stříbrná, Výška: 35.23 mm, Šířka: 113 mm, Hloubka: 16 mm
-
ID výrobku:2907560000Obalová jednotka:20 ks

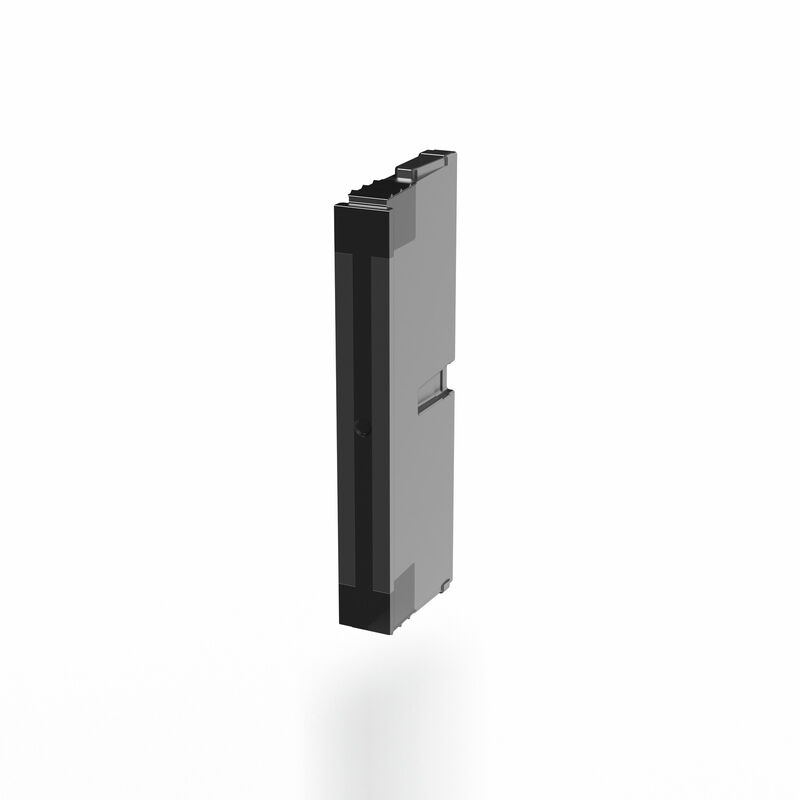

Pojistný rám, Cabtite (systém pro vstup kabelů), Polyamid, Uhlově černá, Výška: 77 mm, Šířka: 9 mm, Hloubka: 62 mm, -40 °C…120 °C
