Vlastnosti

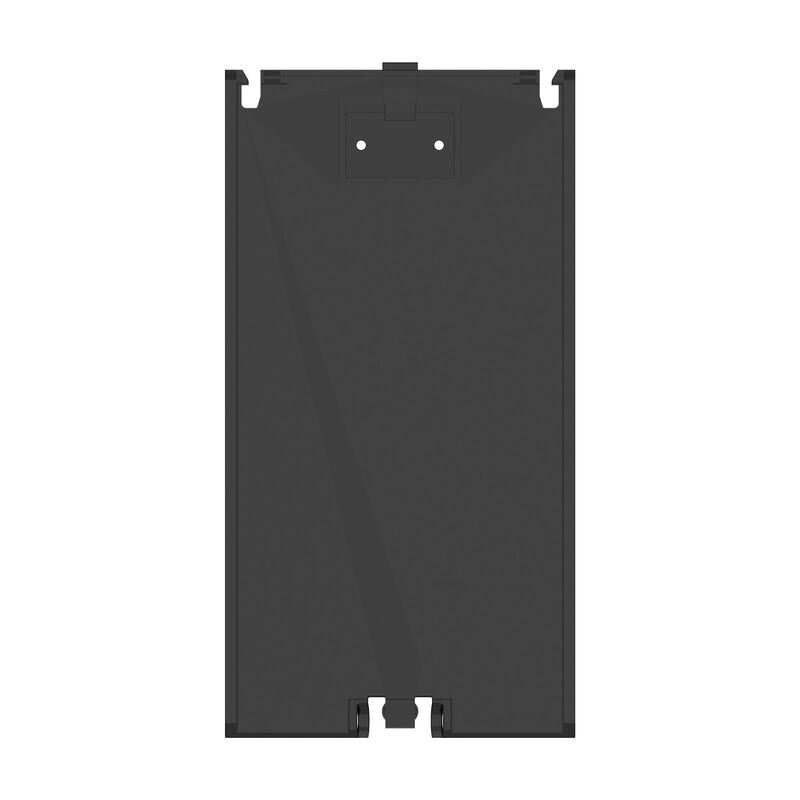

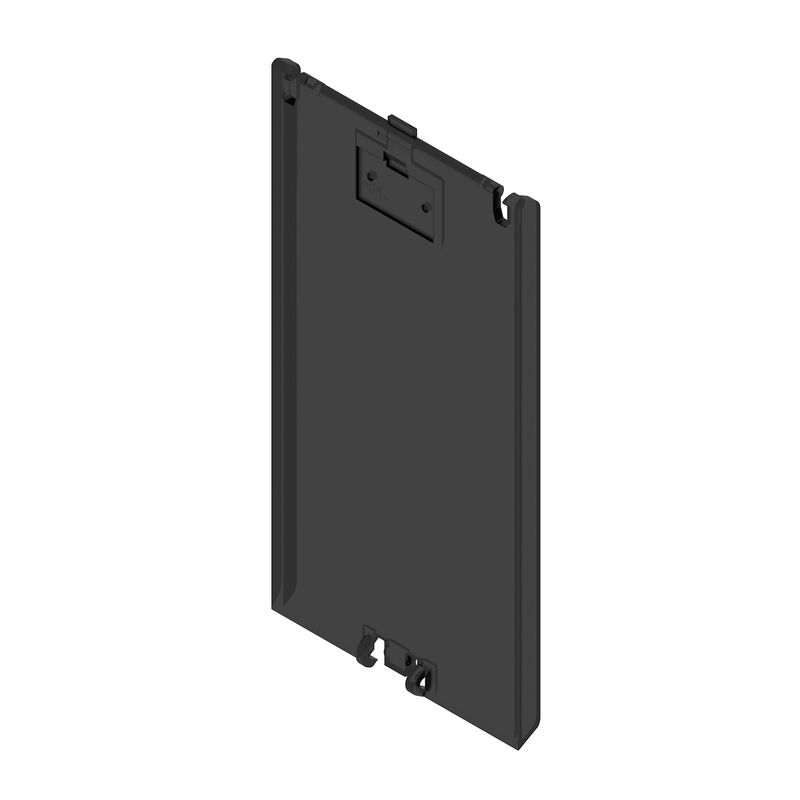

| Verze | Modulární kryt, OMNIMATE Kryt - řada CH20M černá, Transparentní, Odklopný kryt, Šířka: 45 mm |
| Číslo objednávky | 1104430000 |
| Typ | CH20M45 C BK 1819 |
| GTIN (EAN) | 4032248878901 |
| Množství | 30 ks |
| Hloubka | 6 mm |
| Hloubka (v palcích) | 0,236 inch |
| 86,9 mm | |
| Výška (v palcích) | 3,421 inch |
| Šířka | 45 mm |
| Šířka (v palcích) | 1,772 inch |
| Čistá hmotnost | 7,365 g |
| Okolní teplota | -25 °C…85 °C |
| Rozsah provozní teploty | -40 °C...120 °C |
| Vlhkost | Rel. vlhkost 5–93%, Tu = 40 °C bez kondenzace |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Izolační materiál | PC |
| Klasifikace hořlavosti UL 94 | V-2 |
| Komparativní index sledování (CTI) | 175 ≤ CTI <400 |
| Materiál | Plast |
| Provedení povrchu | neošetřené |
| Skupina izolačního materiálu | IIIa |
| Barevný |
černá
Transparentní |
| Barevný graf (podobné) |
RAL 9011
- |
| Encapsulation option | Ne |
| Stupeň krytí | IP20 v instalovaném stavu |
| Bezpečnostní zámek | utěsnitelné |
| Značka s možností integrace | Ano |
| Alternativní barvy | Více na vyžádání |
| Možná vyříznutí na míru | Ne |
| Možná značení na míru | Ano |
| Proces objednávky specifický pro zákazníka | Viz pokyny pod zátěžemi |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53722) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1104430000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1104430000) |
| Uživatelská dokumentace |
[Guideline customerspecific housings CH20M12-67](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse CH20M12-67](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ECLASS 14.0 | 27-19-06-03 |
| ROHS | Shoda |
Příslušenství
-
ID výrobku:1912130000Obalová jednotka:5 ks
ESG, Značky na přístroje x 13.5 mm, PA 66, Barevný: Transparentní
-
ID výrobku:1038860000Obalová jednotka:1 ks
ESG, Značky na přístroje x 13.5 mm, PA 66, Barevný: Podle specifikace zákazníka
Je protikusem
-
ID výrobku:1209390000Obalová jednotka:30 ks
Čelní prvek, OMNIMATE Kryt - řada CH20M Červená, Čelní prvek, včetně přípravy pro odklopný přetažení, Šířka: 45 mm
-
ID výrobku:1164770000Obalová jednotka:30 ks
Čelní prvek, OMNIMATE Kryt - řada CH20M Světle šedá, Čelní prvek, včetně přípravy pro odklopný přetažení, Šířka: 45 mm
-
ID výrobku:1104420000Obalová jednotka:30 ks
Čelní prvek, OMNIMATE Kryt - řada CH20M černá, Čelní prvek, včetně přípravy pro odklopný přetažení, Šířka: 45 mm
-
ID výrobku:2579660000Obalová jednotka:30 ks
Čelní prvek, OMNIMATE Kryt - řada CH20M světle modrá, Čelní prvek, včetně přípravy pro odklopný přetažení, Šířka: 45 mm
-
ID výrobku:1337640000Obalová jednotka:30 ks
Čelní prvek, OMNIMATE Kryt - řada CH20M Dopravní žlutá, Čelní prvek, včetně přípravy pro odklopný přetažení, Šířka: 45 mm
-
ID výrobku:1164720000Obalová jednotka:30 ks
Čelní prvek, OMNIMATE Kryt - řada CH20M Grafitová šedá, Čelní prvek, včetně přípravy pro odklopný přetažení, Šířka: 45 mm
Příbuzné výrobky
-
ID výrobku:1104410000Obalová jednotka:6 ks
Modulární kryt, OMNIMATE Kryt - řada CH20M černá, Základní prvek, Šířka: 45 mm
Jednotlivý díl
-
ID výrobku:1111640000Obalová jednotka:1 ks
Příklad elektronického krytu, OMNIMATE Kryt - řada CH20M černá, Referenční výrobek, CH20M45 kryt, kompletně smontovaný, včetně 4 konektorů samic, montováno, Sada skříní, Technologie připojení, Šířka: 45 mm
-
ID výrobku:1203350000Obalová jednotka:1 ks
Příklad elektronického krytu, OMNIMATE Kryt - řada CH20M černá, Ukázková souprava pro vývojáře sestávající z jednotlivých částí včetně konektoru samice, bez montáže, Sada skříní, Technologie připojení, Šířka: 45 mm
