Vlastnosti

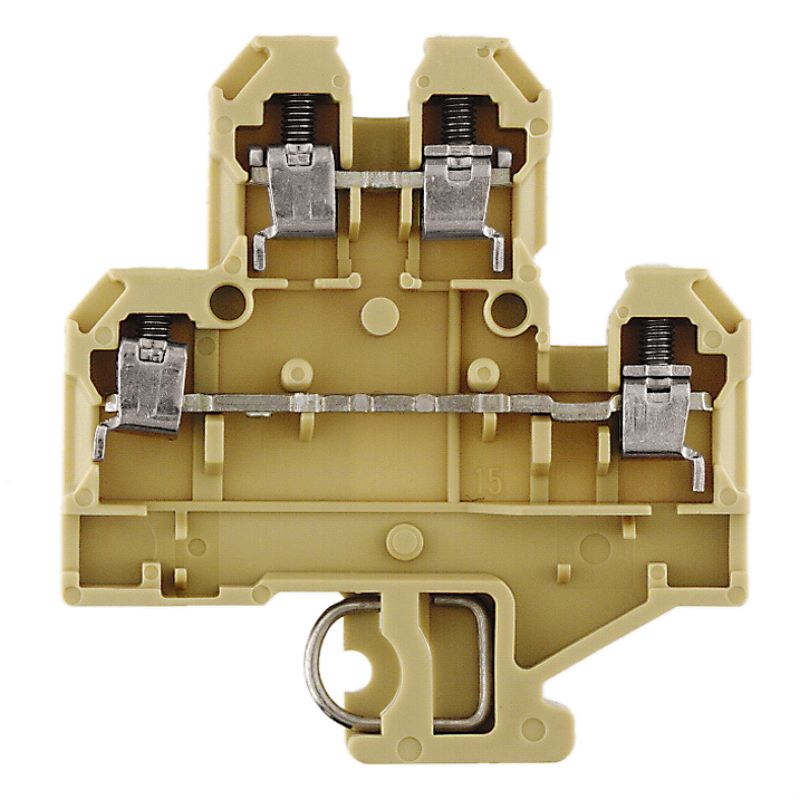

| Verze | Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 500 V, 400 V, Počet připojení: 4, Počet úrovní: 2, TS 32, V-2, PA 66 |
| Číslo objednávky | 0590060000 |
| Typ | DK 4Q/32 |
| GTIN (EAN) | 4008190147228 |
| Množství | 25 ks |
| Hloubka | 59,5 mm |
| Hloubka (v palcích) | 2,343 inch |
| Výška | 50 mm |
| Výška (v palcích) | 1,968 inch |
| Šířka | 6 mm |
| Šířka (v palcích) | 0,236 inch |
| Čistá hmotnost | 13,685 g |
| Skladovací teplota | -25 °C...55 °C |
| Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 100 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | PA 66 |
| Barevný | béžová / žlutá |
| Klasifikace hořlavosti UL 94 | V-2 |
| Č. osvědčení (ATEX) | TUEV18ATEX8210U |
| Č. osvědčení (IECEX) | IECEXTUR18.0020U |
| Max. napětí (ATEX) | 275 V |
| Proud (ATEX) | 28 A |
| Průřez vodiče max. (ATEX) | 4 mm² |
| Max. napětí (IECEX) | 275 V |
| Proud (IECEX) | 28 A |
| Průřez vodiče max. (IECEX) | 4 mm² |
| Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Značení EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU značka | II 2 G D |
| Verze |
Šroubové připojení
na šroubovací propojku Jeden konec bez konektoru |
| Nutná koncová deska | Ano |
| Počet potenciálů | 2 |
| Počet úrovní | 2 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Lišta | TS 32 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Otevřené strany | pravá |
| Počet podobných svorek | 1 |
| Typ montáže | Spojeno svorkou |
| Verze testovaná ve výbušném prostředí | Ano |
| Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max. | 2,5 mm² |
| Typ připojení, další připojení | Šroubové připojení |
| Dvojdutinka, max. | 1,5 mm² |
| Dvojdutinka, max. | 0,5 mm² |
| Délka odizolování | 9 mm |
| Měřidlo podle IEC 60947-1 | A3 |
| Počet připojení | 4 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 6 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 4 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Směr připojení | na straně |
| Svěrný šroub | M 3 |
| Typ připojení | Šroubové připojení |
| Typ připojení 2 | Šroubové připojení |
| Upínací rozsah, max. | 6 mm² |
| Upínací rozsah, min. | 0,13 mm² |
| Utahovací moment, max. | 0,1 Nm |
| Utahovací moment, min. | 0,5 Nm |
| Velikost nože | 0,6 x 3,5 mm |
| Úroveň krouticího momentu s elektrickým šroubovákem DMS | 2 |
| Průřez vodiče max. (CSA) | 12 AWG |
| Průřez vodiče min. (CSA) | 26 AWG |
| Velikost napětí C (CSA) | 300 V |
| Velikost proudu C (CSA) | 10 A |
| Č. osvědčení (CSA) | 12400-124 |
| Lišta | TS 32 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 26 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 4 mm² |
| Jmenovité napětí | 500 V |
| Jmenovité DC napětí | 500 V |
| Jmenovitý proud | 32 A |
| Proud při maximu vodičů | 41 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 1 mΩ |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 1,02 W |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (UR) | 12 AWG |
| Průřez vodiče propojení v terénu min. (UR) | 22 AWG |
| Průřez vodiče propojení z výroby max. (UR) | 12 AWG |
| Průřez vodiče propojení z výroby min. (UR) | 26 AWG |
| Velikost napětí C (UR) | 300 V |
| Velikost proudu C (UR) | 27 A |
| Č. osvědčení (UR) | E60693 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation Of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35857)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253957) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80313) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_80314) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89242) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89243) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178470) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253958) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36603) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59224) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0590060000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0590060000) |
| Oznámení o změně produktu | [PCN_DK4_20190405](https://mdcop.weidmueller.com/mediadelivery/asset/900_87125) |
| Uživatelská dokumentace |
[NTI DK 4Q/32](https://mdcop.weidmueller.com/mediadelivery/asset/900_80317)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| Schválení |         |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UR) | E60693 |
