Vlastnosti
| Verze | Měření/zobrazení výkonu pro 1-, 3fázové sítě |
| Objednací číslo | 2540900000 |

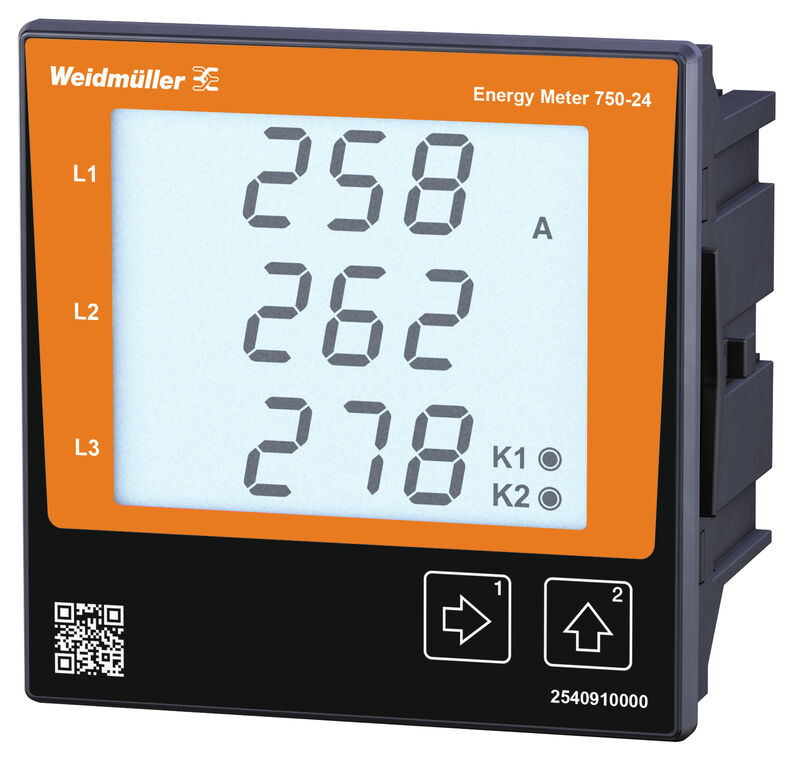

| Typ | ENERGY METER 750-24 |
| EAN | 4050118553222 |
| Množství | 1 ks |

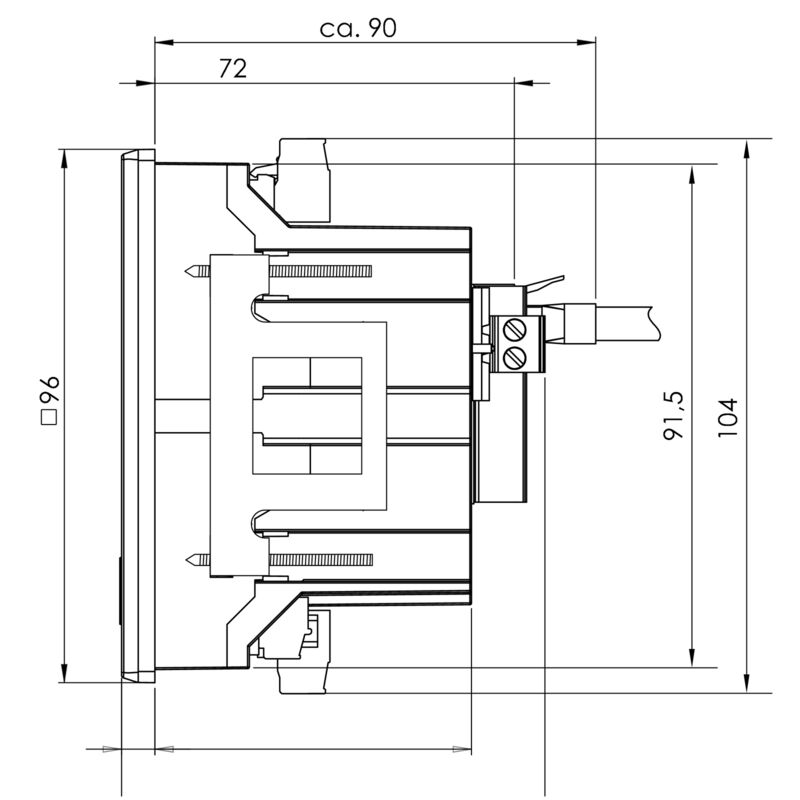

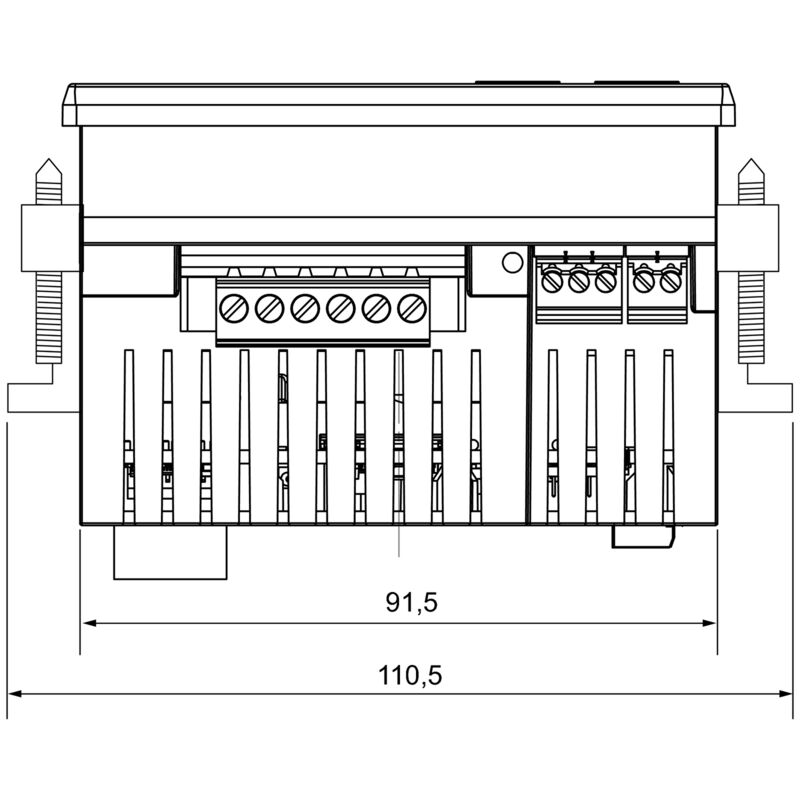

| Hloubka | 72 mm |
| Hloubka (v palcích) | 2,835 inch |
| Výška | 96 mm |
| Výška (v palcích) | 3,78 inch |
| Šířka | 96 mm |
| Šířka (v palcích) | 3,78 inch |
| Čistá hmotnost | 250 g |
| Skladovací teplota | -25 °C...70 °C |
| Vlhkost při teplotě při skladování | 0...90 % RH |
| Provozní teplota | -10 °C...55 °C |
| Vlhkost při provozní teplotě | Rel. vlhkost 0–75 % |
| Harmonické kmitočty, na objednávku / proud | 1.-40. |
| Jmenovitý proud | 1 / 5 A |
| Kanály měření proudu | 4 + 2 |
| Měření zbytkového proudu | Ano |
| Přesnost měření proudu | 0,2 % |
| Činitel zkreslení THD-I v % | Ano |
| Harmonické kmitočty, na objednávku / napětí | 1.-40. |
| Kvadranty | 4 |
| Měřicí rozsah, napětí L–L, AC | 480 V |
| Měřicí rozsah, napětí L–N, AC | 277 V |
| Přesnost měření napětí | 0,2 % |
| Třívodičový systém | Ano |
| Činitel zkreslení THD-U v % | Ano |
| Čtyřvodičový systém | Ano |
| Rozhraní |
RS485: 9,6 – 115,2 kbps
Ethernet Webový server / e-mail |
| Protokol |
Modbus RTU
Modbus-Gateway Modbus TCP/IP, Modbus RTU over Ethernet, SNMP BACnet (optional) |
| Počet digitálních vstupů | 3 |
| Počet digitálních výstupů | 5 |
| Analogové výstupy (RCM, teplota, analog) | 2 |
| Počet impulzních výstupů | 5 |
| Teplotní vstup | Ano |
| Paměť; minimální a maximální hodnota | Ano |
| Velikost paměti | 256 MB |
| Počet hodnot paměti | 10 000 k |
| Registr intervalu aktualizace | 200 ms |
| Min. interval záznamu paměti | 60 s |
| Software | ecoExplorer go® |
| Integrovaná logika | Ano |
| Jmenovitý proud | 1 / 5 A |
| Stupeň krytí |
IP20
IP40 |
| Verze | Měření/zobrazení výkonu pro 1-, 3fázové sítě |
| Vstupní frekvence | <20 Hz |
| Standardy |
IEC 61010-2-030
IEC 61010-1 IEC 61326-1 |
| Měřicí rozsah, napětí L–N, AC | 277 V |
| Měřicí rozsah, napětí L–L, AC | 480 V |
| Kategorie rázového napětí | 300 V CAT III |
| Napájecí napětí |
24 - 90 V AC (50/60 Hz)
24 - 90 V DC |
| Napájecí napětí | 24 V |
| Třívodičový systém | Ano |
| Čtyřvodičový systém | Ano |
| Kvadranty | 4 |
| Vzorkovací frekvence 50/60 Hz | 25,6 kHz |
| Nepřetržitá měření | Ano |
| Výsledek měření, po vteřinách | 5 ms |
| Efektivní hodnota pro období (50/60 Hz) | 10 / 12 |
| Měření zbytkového proudu | Ano |
| Kanály měření proudu | 4 + 2 |
| Přesnost měření napětí | 0,2 % |
| Přesnost měření proudu | 0,2 % |
| Přesnost měření pro aktivní energii (kWh, .../5 A) | Třída 0,5S |
| Počitadlo hodin v provozu | Ano |
| Hodiny | Ano |
| Funkce bimetalu | Ano |
| Harmonické kmitočty, na objednávku / napětí | 1.-40. |
| Harmonické kmitočty, na objednávku / proud | 1.-40. |
| Činitel zkreslení THD-U v % | Ano |
| Činitel zkreslení THD-I v % | Ano |
| Nesymetrické | Ne |
| Kladný, záporný a nulový systém | Ano |
| Krátká přerušení | Ano |
| Funkce záznamu sekvence událostí | Ne |
| Kategorie rázového napětí | 300 V CAT III |
| Osvědčení/Certifikát/Prohlášení o shodě |
[KC-Certification](https://mdcop.weidmueller.com/mediadelivery/asset/900_73665)
[Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_239747) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66368) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2540900000) |
| Software |
[Device description -- MODBUS address list](https://mdcop.weidmueller.com/mediadelivery/asset/900_38567)
[Win64 - ecoExplorer go](https://mdcop.weidmueller.com/mediadelivery/asset/900_53465) |
| Uživatelská dokumentace |
[Device description -- Quick Guide German/English](https://mdcop.weidmueller.com/mediadelivery/asset/900_53373)
[Application notes -- Manual ECOEXPLORER GO English](https://mdcop.weidmueller.com/mediadelivery/asset/900_56224) [Application notes -- Manual Energy Meter 750 German/English](https://mdcop.weidmueller.com/mediadelivery/asset/900_57969) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ECLASS 9.0 | 27-14-23-30 |
| ECLASS 9.1 | 27-21-03-01 |
| ECLASS 10.0 | 27-14-23-30 |
| ECLASS 11.0 | 27-14-23-30 |
| ECLASS 12.0 | 27-14-23-30 |
| ECLASS 13.0 | 27-14-23-30 |
| Schválení |   |
| Certifikace | CE |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E469563 |
