FC20 PN/68A S1 B BX

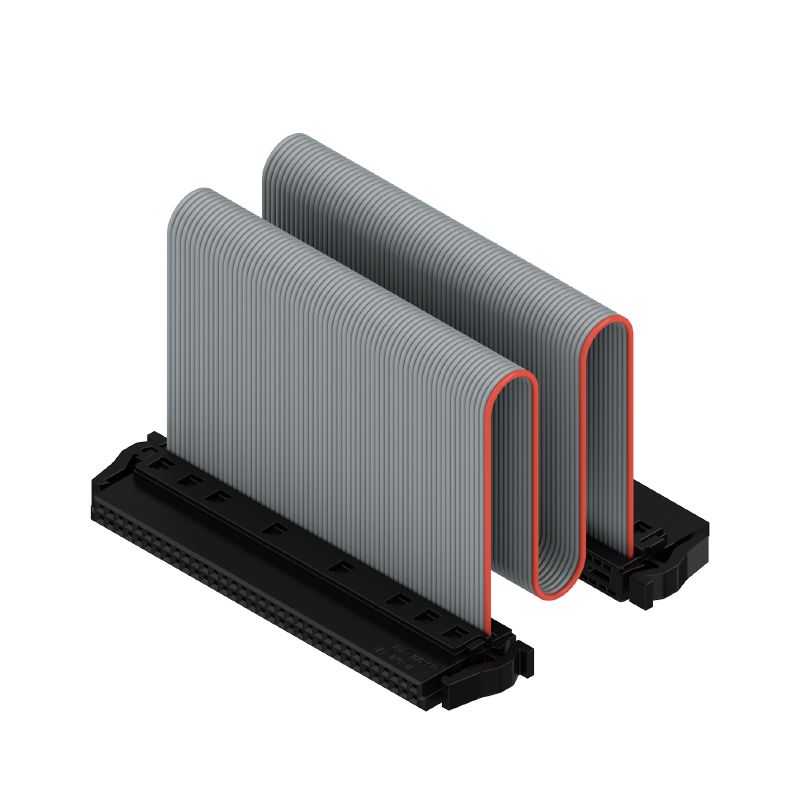

Illustration du produit
FC20 PN/68A S1 B BX
Product image
FC20 PN/68A S1 B BX
FC20 PN/68A S1 B BX
FC20 PN/68A S1 B BX

FC20 PN/68A S1 B BX

Connecteur pour circuit imprimé, Connecteur femelle, Pas en mm (P): 1.27 mm, Nombre de pôles: 68, Boîte

Référence produit 2827310000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 27
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Emballage Note importante Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Versión
Connecteur pour circuit imprimé, Connecteur femelle, Pas en mm (P): 1.27 mm, Nombre de pôles: 68, Boîte
N. d’ordine
2827310000
Type
FC20 PN/68A S1 B BX
GTIN (EAN)
4064675363910
Qté.
10 Pièce
Indices de produit
IEC: / 1.9 A
UL:
Emballage
Boîte

Dimensions et poids

Length
12,2 mm
Longueur (pouces)
0,48 inch
Poids net
19,6 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Paramètres système

Famille de produits
OMNIMATE Signal - Carte-à-Carte
Type de raccordement
Raccordement à déplacement d'isolant (IDC)
Wire connection method
Raccordement IDC
Longueur du câble
200 mm
Pitch in mm (P)
1,27 mm
Pas en pouces (P)
0,05 "
Orientation de la sortie du conducteur
90°/270°
Nombre de pôles
68
Nombre de séries
2
Nombre de pôles
2
Degré de protection
IP20
Résistance de passage
<25 mΩ
Cycles d'enfichage
500
Force d'enfichage/pôle, max.
0,6 N
Force d'extraction/pôle, max.
0,6 N

Données des matériaux

Isoleringsmaterial
LCP
Couleur
gris
Colour chart (similar)
RAL 7035
Résistance d'isolation
≥ 20 MΩ
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Matériau de base du contact
Alliage de cuivre
Matériau des contacts
Alliage de cuivre
Surface du contact
Ni/Au
Structure en couches du contact mâle
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-20 °C
Température de fonctionnement , max.
105 °C

Conducteurs indiqués pour raccordement

przekrój przyłącza przewodu AWG, min.
AWG 30/1, 30/7
결선 단면규격 AWG, 최대
AWG 30/1, 30/7

Données nominales selon CEI

Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
1,9 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
1,65 A
Clearance, min.
0,4 mm
Ligne de fuite, min.
0,4 mm

Emballage

Verpackung
Boîte
VPE length
155 mm
VPE width
64 mm
VPE height
38 mm

Note importante

IPC megfelelőség
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
