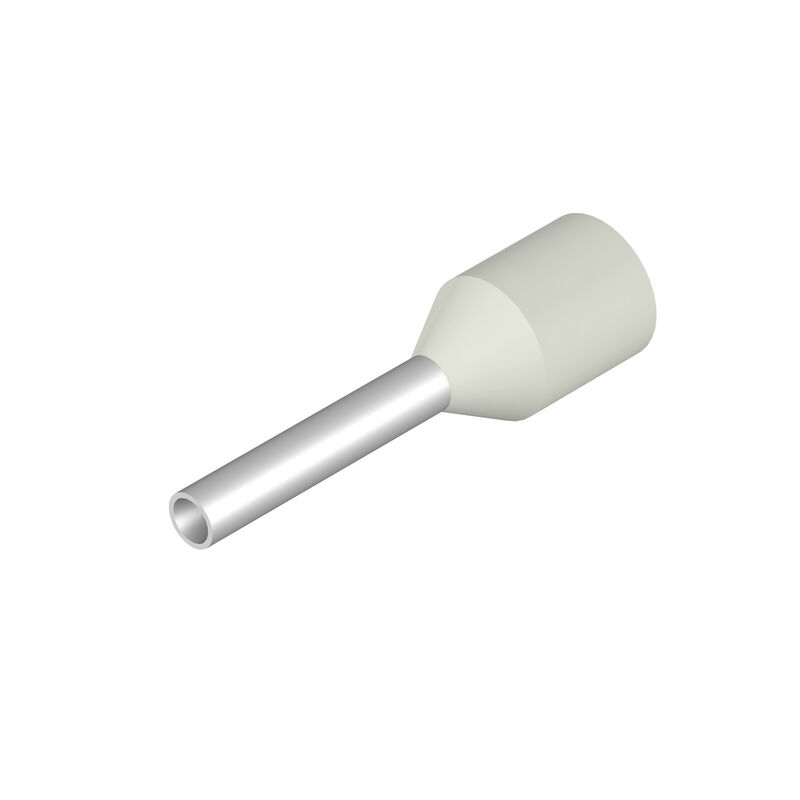

H0,75/14S W SV

와이어 종단 페룰, 표준, 10 mm, 8 mm, 흰색

항목 번호 9025700000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리입니다 10 관련 제품 1
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 기술 데이터 Кабельные наконечники 분류

승인

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b770a92f-60fd-42c9-876f-9d6366f8928c/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E499744

일반 주문 데이터

Wersja
와이어 종단 페룰, 표준, 10 mm, 8 mm, 흰색
Nr zam.
9025700000
Typ
H0,75/14S W SV
GTIN (EAN)
4008190144104
수량
500 items
패키징
멀티팩 백

치수 및 중량

순중량
0,106 g

환경 제품 규정 준수

Status zgodności z dyrektywą RoHS
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

기술 데이터

Opis artykułu
플라스틱 슬리브 포함 와이어 종단 페룰, 특수 크기, 흰색
Wykonanie
표준

Кабельные наконечники

Długość odizolowania
10 mm
długość powierzchni styku (L2)
8 mm
Grubość kołnierza plastikowego (S2)
0,25 mm
Grubość tulejki metalowej (S1)
0,15 mm
kod koloru
Weidmueller
L1 in mm
14 mm
Przekrój przyłącza przewodu
0,75 mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 18
średnica kołnierza (D2)
3,4 mm
średnica powierzchni styku (D1)
1,2 mm

분류

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
