Vlastnosti

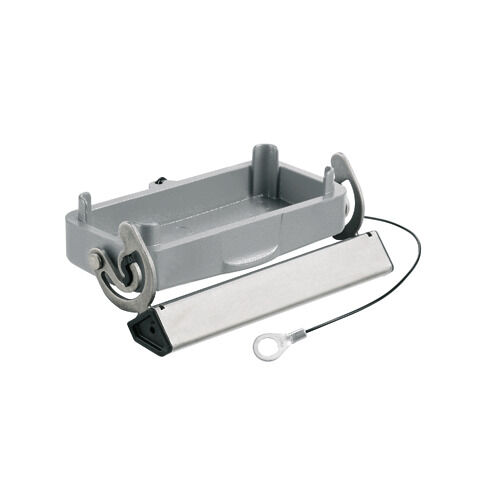

| Verze | HDC pouzdra, Velikost: 5, Stupeň krytí: IP 65 (v zapojeném stavu), Kryt dolní části pouzdra, Koncová uzamykací svorka, dolní strana, Standardně |
| Číslo objednávky | 1665900000 |
| Typ | HDC 16A DODL 1LB |
| GTIN (EAN) | 4008190422936 |
| Množství | 1 ks |

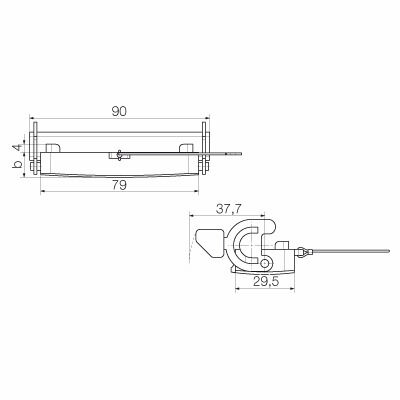

| Hloubka | 90 mm |
| Hloubka (v palcích) | 3,543 inch |
| Výška | 12,5 mm |
| Výška (v palcích) | 0,492 inch |
| Šířka | 29,5 mm |
| Šířka (v palcích) | 1,161 inch |
| Čistá hmotnost | 79 g |
| Mezní teplota | -40 °C ... 125 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6bI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Chemická odolnost |
|
| Celková délka pouzdra | 79 mm |
| Kabelový vstup | Pro kryty |
| Výška pouzdra B | 19,5 mm |
| Šířka pouzdra C | 29,5 mm |
| EMC kryty | Ne |
| Hlavní materiál krytu | tlakově litý hliník |
| Materiál zajišťovacího prvku | Nerezavějící ocel, odolávající rzi |
| Provedení povrchu | Práškové lakování |
| Stupeň krytí | IP 65 (v zapojeném stavu) |
| Utahovací moment | 0,5 Nm |
| Barva (RAL) | RAL 7035 |
| BG | 5 |
| Design | Standardně |
| Design pouzdra | Kryt dolní části pouzdra |
| Design zajišťovacího systému | Koncová uzamykací svorka, dolní strana |
| Horní část/dolní část/víčko | Kryt |
| Kabelový vstup | Pro kryty |
| Typ | Kryt |
| Utahovací moment | 0,5 Nm |
| Velikost | 5 |
| Verze svorky | Koncová uzamykací svorka |
| Vhodné pro systém ModuPlug® | Ne |
| Osvědčení/Certifikát/Prohlášení o shodě | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79557) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1665900000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1665900000) |
| Oznámení o změně produktu |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Technická dokumentace | [1665900000_HDC_16A_DODL_1LB_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39083) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E92202 |
