Vlastnosti
| Verze | HDC pouzdra, Velikost: 10, Stupeň krytí: IP 65 (v zapojeném stavu), Kabelový vstup ze strany, Pouzdro zástrčky, Boční uzamykací svorka na horní straně, Standardně, Velikost kabelových vstupů: M 32 |
| Číslo objednávky | 1788410000 |
| Typ | HDC 32B TSBO 1M32G |
| GTIN (EAN) | 4032248205943 |
| Množství | 1 ks |
| Výška | 79 mm |
| Výška (v palcích) | 3,11 inch |
| Šířka | 97 mm |
| Šířka (v palcích) | 3,819 inch |
| Čistá hmotnost | 477 g |
| Mezní teplota | -40 °C ... 125 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6bI |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| Chemická odolnost |
|

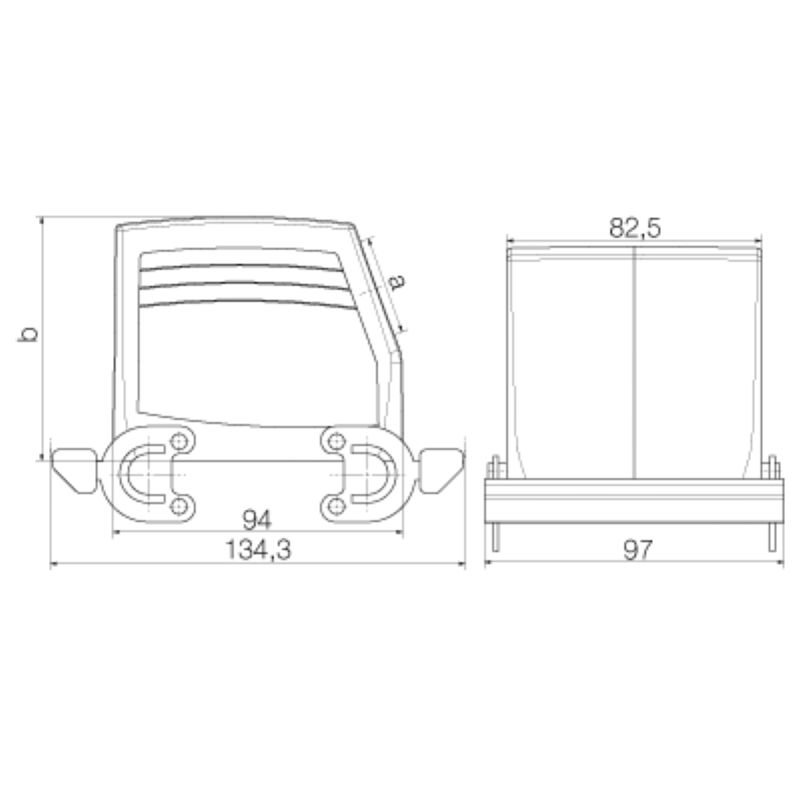

| Celková délka pouzdra | 94 mm |
| Kabelový vstup | se závitem |
| Výška pouzdra B | 79 mm |
| Šířka pouzdra C | 82,5 mm |
| EMC kryty | Ne |
| Hlavní materiál krytu | tlakově litý hliník |
| Materiál zajišťovacího prvku | Nerezová ocel |
| Provedení povrchu | Práškové lakování |
| Stupeň krytí | IP 65 (v zapojeném stavu) |
| Utahovací moment | 2 Nm |
| Barva (RAL) |
RAL 7035
RAL 9001 |
| BG | 10 |
| Design | Standardně |
| Design pouzdra |
Kabelový vstup ze strany
Pouzdro zástrčky |
| Design zajišťovacího systému | Boční uzamykací svorka na horní straně |
| Horní část/dolní část/víčko | horní část |
| Kabelový vstup | se závitem |
| Počet kabelových vstupů nahoře | 0 |
| Počet kabelových vstupů ze strany | 1 |
| Typ | Zástrčka |
| Utahovací moment | 2 Nm |
| Velikost | 10 |
| Velikost kabelových vstupů | M 32 |
| Verze svorky | Boční uzamykací svorka |
| Vhodné pro systém ModuPlug® | Ano |
| Vnitřní závit | M 32 |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79607) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1788410000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1788410000) |
| Oznámení o změně produktu |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Technická dokumentace | [1788410000_HDC_32B_TSBO_1M32G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38915) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E92202 |
Příslušenství
-
ID výrobku:1218800000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 10, Stupeň krytí: IP 65 (v zapojeném stavu), Přepážkový kryt, Boční uzamykací svorka na horní straně, Standardně, s krytem
KonektoryKonektory pro těžký provozKrytRockStar® IP65 / NEMA typ 12, 4X krytVelikost 10 (32B)Zamykání na straně, vrchní stranaZákladnaPouzdro spojek
Je příslušenstvím
-
ID výrobku:1218800000Obalová jednotka:1 ks
HDC pouzdra, Velikost: 10, Stupeň krytí: IP 65 (v zapojeném stavu), Přepážkový kryt, Boční uzamykací svorka na horní straně, Standardně, s krytem
KonektoryKonektory pro těžký provozKrytRockStar® IP65 / NEMA typ 12, 4X krytVelikost 10 (32B)Zamykání na straně, vrchní stranaZákladnaPouzdro spojek
