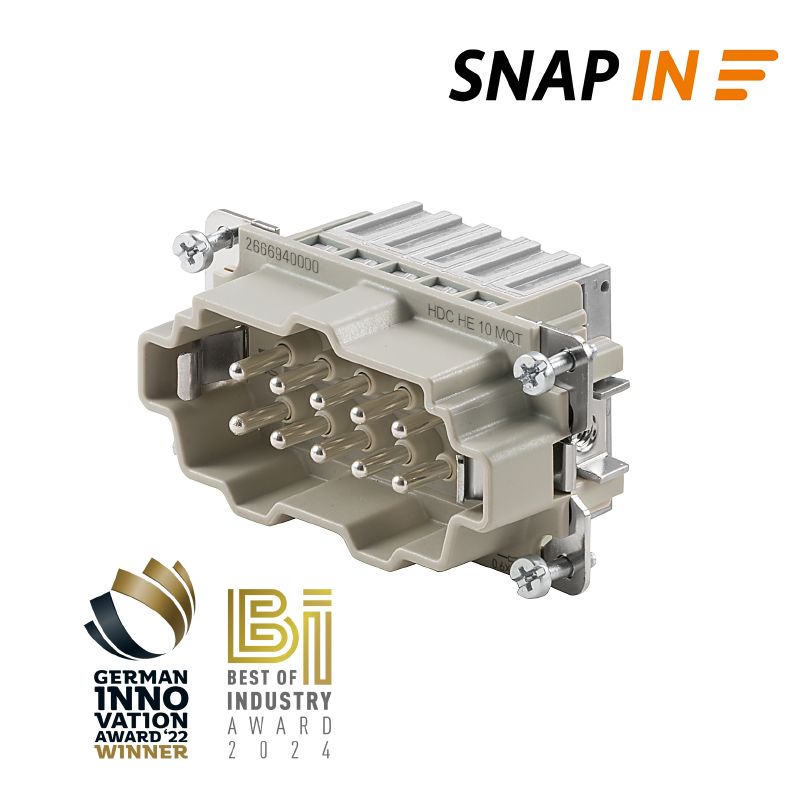

HDC HE 10 N MQT

HDC vložka, Zástrčný, 500 V, 16 A, Počet pólů: 10, SNAP IN, Velikost: 4

ID výrobku 2666940000

Verze	HDC vložka, Zástrčný, 500 V, 16 A, Počet pólů: 10, SNAP IN, Velikost: 4
Číslo objednávky	2666940000
Typ	HDC HE 10 N MQT
GTIN (EAN)	4050118898125
Množství	1 ks

Čistá hmotnost

57 g

Mezní teplota

-40 °C ... 125 °C

Stav souladu se směrnicí RoHS	V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)	6c
REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	b67daa31-7dca-434d-8290-da7fb52f83a2

Barevný	světle šedá (RAL 7035)
BG	4
Izolační síla	10¹⁰ Ω
Jmenovité napětí (DIN EN 61984)	500 V
Jmenovité napětí: podle UL/CSA	600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984)	6 kV
Jmenovitý proud (DIN EN 61984)	16 A
Klasifikace hořlavosti UL 94	V-0
Materiál	Slitina mědi
Nízká kouřivost podle DIN EN 45545-2	Ano
Objemový odpor	≤2 mΩ
Počet pólů	10
Provedení povrchu	Pasivované stříbro
Skupina izolačního materiálu	IIIa
Typ	Zástrčný
Typ připojení	SNAP IN
Velikost	4
Zapojovací cykly, stříbrné	≥ 500
Závažnost znečištění	3
Řada	HE

Délka odizolování - ochranné zemnící připojení	10 mm
Průřez vodiče, AWG (uzemnění), max.	AWG 12
Průřez vodiče, AWG (uzemnění), min.	AWG 20
Typ připojení PE	Šroubové připojení
Upevňovací šroub	M 4
Utahovací moment, max., zemnící připojení	1,5 Nm
Utahovací moment, min., zemnící připojení	1,2 Nm
Velikost čepele, plochá drážka (zemnící připojení)	SD 0,8 x 4,0

BG	4
Délka odizolování, jmenovité připojení	10 mm
Materiál	Slitina mědi
Objemový odpor	≤2 mΩ
Provedení povrchu	Pasivované stříbro
Průřez propojení AWG, max.	AWG 16
Průřez propojení AWG, min.	AWG 20
Průřez připojení vodičů, jemně stáčené, max.	2,5 mm²
Průřez připojení vodičů, jemně stáčené, min.	1 mm²
Průřez vodiče, max.	2,5 mm²
Průřez vodiče, min.	1 mm²
Průřez vodiče, pevný, max.	2,5 mm²
Průřez vodiče, pevný, min.	1 mm²
Typ připojení	SNAP IN
Velikost	4
Velikost nože	SD 0,6 x 3,5

Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_177524)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2666940000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2666940000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2666940000&norm=0)
Oznámení o změně produktu	[Technische Änderung zu HDC HE SNAPIN Kontakteinsätzen](https://mdcop.weidmueller.com/mediadelivery/asset/900_293816) [Technical change to HDC HE SNAPIN contact inserts](https://mdcop.weidmueller.com/mediadelivery/asset/900_293817) [Product Change Notice PCN-PB72-20240321-00-A_de](https://mdcop.weidmueller.com/mediadelivery/asset/900_317157) [Product Change Notice PCN-PB72-20240321-00-A_en](https://mdcop.weidmueller.com/mediadelivery/asset/900_317158) [Technical change to HDC HE SNAPIN contact inserts](https://mdcop.weidmueller.com/mediadelivery/asset/900_318797) [Technische Änderung zu HDC HE SNAPIN Kontakteinsätzen](https://mdcop.weidmueller.com/mediadelivery/asset/900_318798)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)
