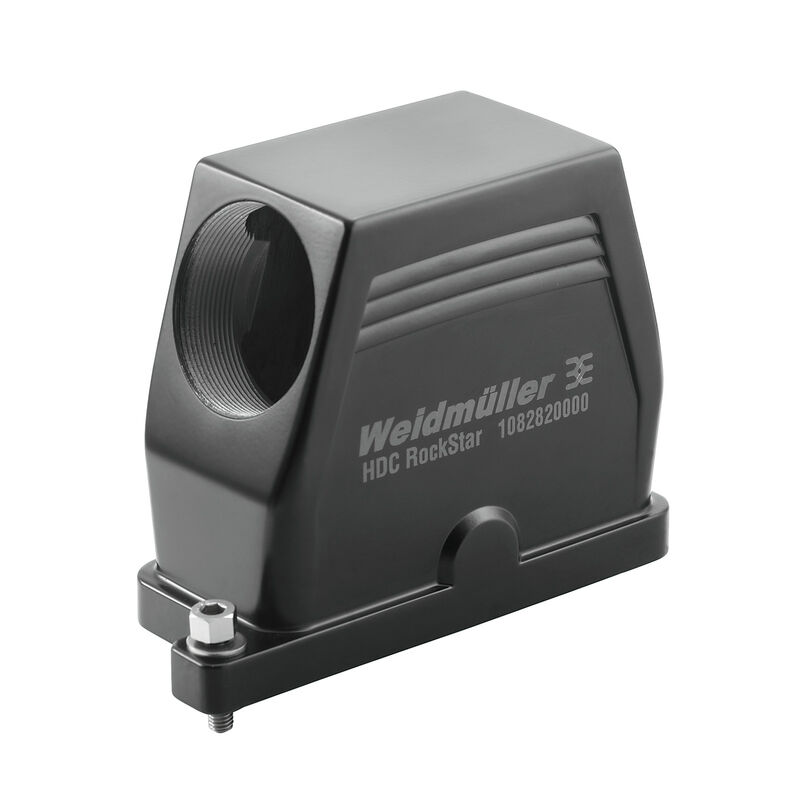

HDC IP68 16B TSS 1M40
HDC IP68 16B TSS 1M40

HDC IP68 16B TSS 1M40

HDC - Gehäuse, Baugröße: 6, Schutzart: IP66, IP68, IP69, im gestecktem Zustand, Steckergehäuse, Schraubverschluss, Standard, Größe Kabeleingänge: M 40

Art.-Nr. 1082810000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Verwandte Artikel 6
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Dimensions General data Version Klassifikationen

Zulassungen

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Verze
HDC - Gehäuse, Baugröße: 6, Schutzart: IP66, IP68, IP69, im gestecktem Zustand, Steckergehäuse, Schraubverschluss, Standard, Größe Kabeleingänge: M 40
Číslo objednávky
1082810000
Typ
HDC IP68 16B TSS 1M40
GTIN (EAN)
4032248846085
Množství
1 Stück

Abmessungen und Gewichte

Výška
111 mm
Höhe (inch)
4,37 inch
Šířka
58 mm
Šířka (v palcích)
2,283 inch
Nettogewicht
517,44 g

Temperaturen

Grenztemperatur
-50 °C ... 125 °C

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Chemická odolnost
  • Substanz:
    Aceton
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Dieselöl
  • Chemische Beständigkeit:
    Unbeständig
  • Substanz:
    Ethylalkohol
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Getriebeöl
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Hydrauliköl
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Petroleumbenzin
  • Chemische Beständigkeit:
    Unbeständig
  • Substanz:
    Schweiß
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Superbenzin
  • Chemische Beständigkeit:
    Unbeständig
  • Substanz:
    Wasser
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    UV
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Ozon
  • Chemische Beständigkeit:
    Beständig

Dimensions

Celková délka pouzdra
110,5 mm
Kabelový vstup
w. thread
Výška pouzdra B
111 mm

General data

EMC kryty
Yes
Hlavní materiál krytu
alluminio pressofuso
Materiál zajišťovacího prvku
Нержавеющая сталь
Provedení povrchu
Pulverlack
Stupeň krytí
IP66
IP68
IP69
im gestecktem Zustand
Utahovací moment
6,5 Nm

Version

Abdeckung
ohne Deckel
Anzahl Kabeleingang oben
0
Anzahl Kabeleingang seitlich
1
Anzugsdrehmoment
6,5 Nm
Ausführung Gehäuse
Plug housing
Ausführung Verschlusssystem
Clamping yoke connection
Bauform
Standard
Baugröße
6
BG
6
Bügelausführung
Clamping yoke connection
Dichtung
no sealing
Farbe (RAL)
RAL 9011
RAL 9005
Geeignet für ModuPlug®
Yes
Gewinde (innen)
M 40
Größe Kabeleingänge
M 40
Kabeleingang
w. 스레드
Kabelverschraubungen, Anzahl
0
Oberteil/Unterteil/Deckel
upper part
Typ
Stecker

Klassifikationen

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
