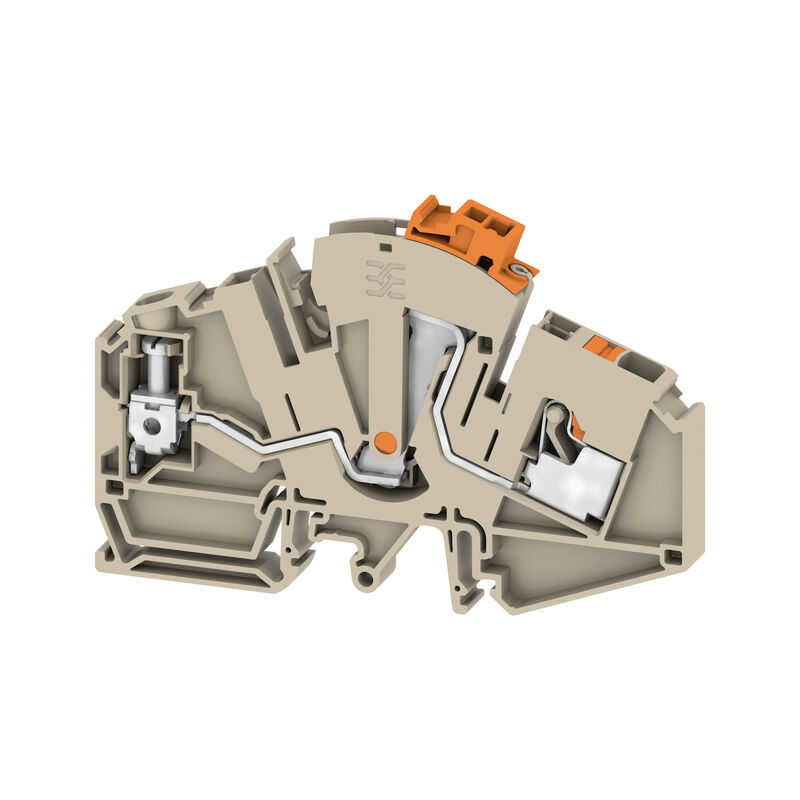

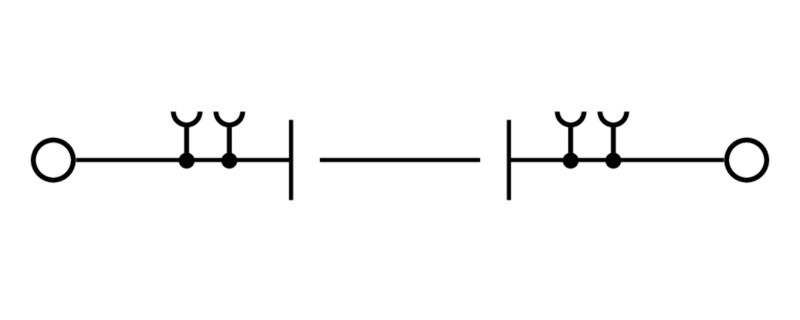

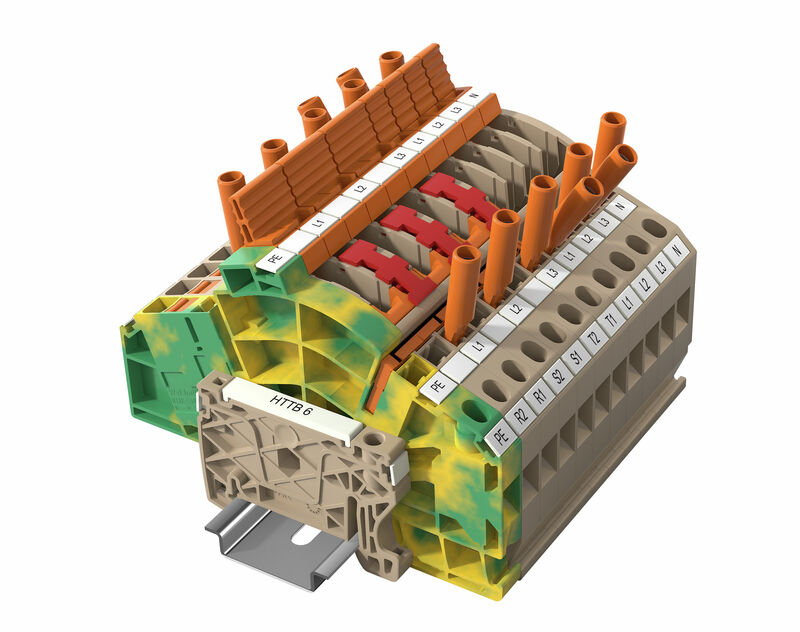

Zkušební odpojovací svorka, Hybridní připojení, 6 mm², 500 V, 30 A, Tmavě béžová

ID výrobku 2710110000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 67 Příbuzné výrobky 21
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) CSA data hodnocení Všeobecně Data hodnocení UL data hodnocení Klasifikace

Osvědčení

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

Version
Zkušební odpojovací svorka, Hybridní připojení, 6 mm², 500 V, 30 A, Tmavě béžová
Código
2710110000
유형
HTTB 6
GTIN (EAN)
4064675021131
Množství
50 ks

Rozměry a hmotnosti

Profondeur
68 mm
Hloubka (v palcích)
2,677 inch
높이
100 mm
Výška (v palcích)
3,937 inch
Larghezza
8,1 mm
Šířka (v palcích)
0,319 inch
Čistá hmotnost
31,595 g

Teploty

보관 온도
-25 °C...55 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
Tmavě béžová
Barva provozních prvků
Oranžová
Klasifikace hořlavosti UL 94
V-0

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Počet pólů na řadu
1
Úrovně propojené interně
Ne
Nosná lišta
TS 35
TS 32
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Otevřené strany
pravá
Příchytka
Ano
Typ montáže
Příchytka

Vodiče k upevnění (další připojení)

Anslutningstyp, ytterligare anslutning
Šroubové připojení

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování
12 mm
Gauge to IEC 60947-1
A4
Počet připojení
2
Průřez propojení AWG, min.
AWG 22
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
10 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
6 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,5 mm²
Průřez připojení vodiče, pevné jádro, max.
10 mm²
Průřez připojení vodiče, pevné jádro, min.
0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
10 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,5 mm²
Průřez připojení vodičů, splétané, max.
10 mm²
Průřez připojení vodičů, splétané, min.
0,5 mm²
Typ připojení
Hybridní připojení
Typ připojení 2
Šroubové připojení
Upínací rozsah, max.
10 mm²
Upínací rozsah, min.
0,5 mm²
Utahovací moment, max.
1,6 Nm
Utahovací moment, min.
0,8 Nm
Velikost nože
0,8 x 4,0 mm
Wire connection cross section AWG, max.
AWG 8
连接方向
na straně
vrchol

CSA data hodnocení

Průřez vodiče max. (CSA)
8 AWG
Průřez vodiče min. (CSA)
22 AWG
Velikost napětí B (CSA)
600 V
Velikost napětí C (CSA)
600 V
Velikost napětí D (CSA)
600 V
Velikost proudu B (CSA)
29 A
Velikost proudu C (CSA)
29 A
Velikost proudu D (CSA)
5 A
Č. osvědčení (CSA)
200039-80099474

Všeobecně

Montageskena obestyckad
TS 35
TS 32
Нормы
IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 8
Поперечное сечение подключаемого провода AWG, мин.
AWG 22

Data hodnocení

Jmenovitý průřez
6 mm²
Jmenovité napětí
500 V
Jmenovité DC napětí
500 V
Jmenovitý proud
30 A
Proud při maximu vodičů
30 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
0,78 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
1,31 W
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
8 AWG
Průřez vodiče propojení v terénu min. (cURus)
22 AWG
Průřez vodiče propojení z výroby max. (cURus)
8 AWG
Průřez vodiče propojení z výroby min. (cURus)
22 AWG
Č. osvědčení (cURus)
E60693

Klasifikace

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
