Vlastnosti

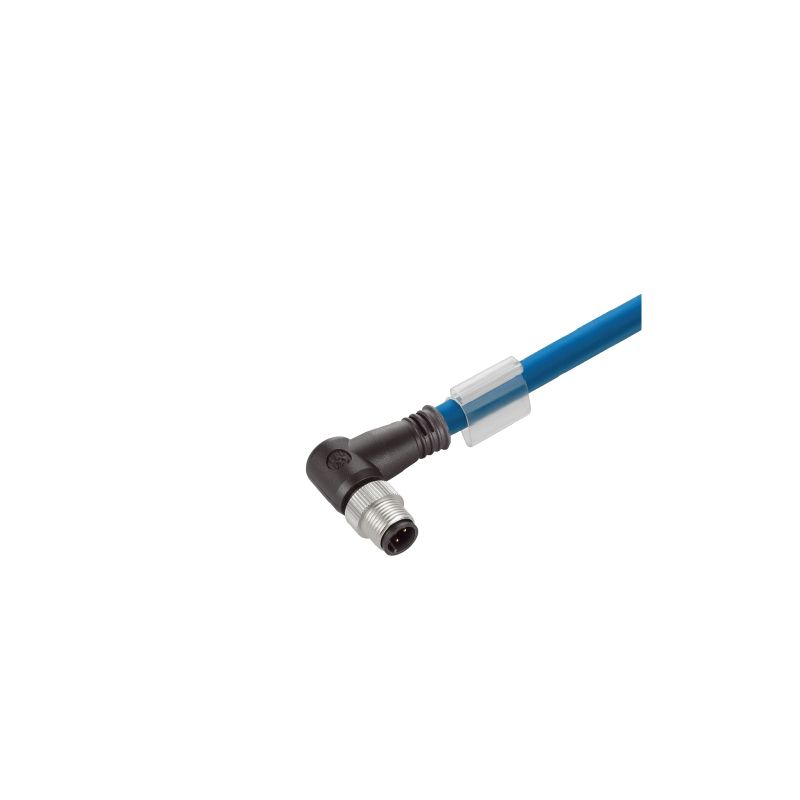

| Verze | Systémový kabel, M12 D-kódování – IP 67 zahnutý konektor samec, Open, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), Polyolefin, 3 m |
| Číslo objednávky | 2671900030 |
| Typ | IE-C5DB4BB0030MCAXXX-X |
| GTIN (EAN) | 4064675261766 |
| Množství | 1 ks |
| Délka | 3 m |
| Délka (v palcích) | 118,11 inch |
| Čistá hmotnost | 150 g |
| Provozní teplota | -40 °C...90 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| Jedovaté plyny | EN 50305 |
| Korozivní účinky výparů | EN 50267-2-2 |
| Neprostupné pro kouř | EN 61034-2 |
| Obsah halogenovodíku |
According to EN-50267-2-1
According to IEC 60754-1 |
| Plameny se šíří svisle na kabelových svazcích | EN 60332-3-25 |
| Protipožární bezpečnost pro železniční vozidla |
NFPA 130
DIN EN 45545-2 |
| Jmenovité napětí | 125 V |
| Standardní konektor | IEC 61076-2-101 |
| Jedovaté plyny | EN 50305 |
| Korozivní účinky výparů | EN 50267-2-2 |
| Neprostupné pro kouř | EN 61034-2 |
| Obsah halogenovodíku |
According to EN-50267-2-1
According to IEC 60754-1 |
| Plameny se šíří svisle na kabelových svazcích | EN 60332-3-25 |
| Protipožární bezpečnost pro železniční vozidla |
NFPA 130
DIN EN 45545-2 |
| Standardní konektor | IEC 61076-2-101 |
| Barevné kódování |
modrá
žlutá bílá oranžová |
| Barva opláštění |
Modrá
SF/UTP |
| Izolace | PE |
| Izolace jádra vodiče, tloušťka | 1,4 mm |
| Materiál pláště | Polyolefin |
| Materiál vodiče | pocínovaná měď |
| Počet vodičů | 4 |
| Průměr mědi | 0,254 mm |
| Průměr pláště, max. | 6,8 mm |
| Průměr pláště, min. | 6,4 mm |
| Průřez | 4*AWG 22/7 - 0,32 mm² |
| Průřez izolace | 1,95 mm |
| Průřez propojení AWG, max. | AWG 22 |
| Stínění | SF/UTP |
| Stínění páru vodičů | Plastová fólie |
| Tloušťka materiálu opláštění | 1 mm |
| Kategorie | Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B) |
| Odpor spojení při 10 MHz / m | 8 mΩ |
| Zkušební napětí: stínění vodič-vodič | 1000 Veff, 50 Hz, 1 min |
| Útlum spojení do 1000 MHz | 90 dB |
| Útlum stínění do 1000 MHz | 60 dB |
| Halogen |
bez halogenů, podle IEC 60754-2
Ne |
| Korozivní účinky výparů | EN 50267-2-2 |
| Neprostupné pro kouř | EN 61034-2 |
| Odolnost vůči olejům | v souladu s IEC 60811:404 |
| Poloměr ohybu, min., jen jednou | 5 *průměr |
| Poloměr ohybu, min., opakovaný | 6 *průměr |
| Zástrčka vlevo | M12, D-kódování, IP67, Kontakt samec, S úhlem 90°, konektor, Plast, stíněné |
| Zástrčka vpravo | volný konec vodiče |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304907) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Shoda |
