Vlastnosti
| Barva opláštění | zelená (RAL 6018) |
| Kategorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Konektor vlevo | RJ45 IP 20 |
| Konektor vpravo | M12 x-typ IP67 samec, úhel 180° |
| Materiál pláště | PUR |
| Typ produktu | Systémový kabel |

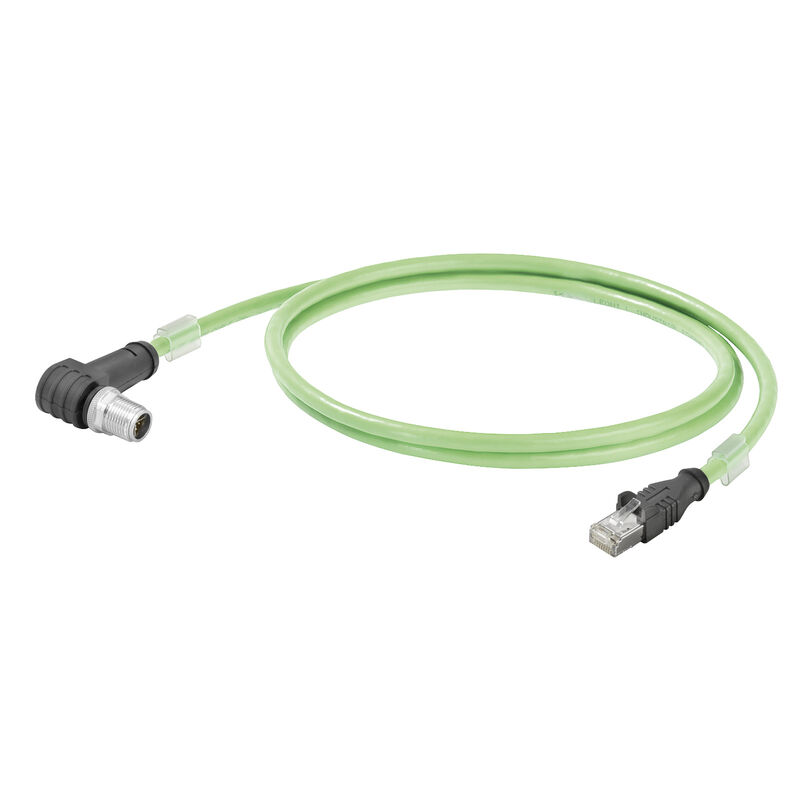

| Verze | Systémový kabel, RJ45 IP 20, M12 x-typ IP67 samec, úhel 180°, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 20 m |
| Objednací číslo | 2690230200 |
| Typ | IE-C6EL8UG0200XCAU40-4X |
| EAN | 4050118696325 |
| Množství | 1 ks |
| Délka | 20 m |
| Délka (v palcích) | 787,402 inch |
| Čistá hmotnost | 925 g |
| Skladovací teplota | -40 °C...80 °C |
| Provozní teplota | -40 °C...80 °C |
| Teplota instalace | -20 °C...60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Neprostupné pro kouř | Podle IEC 61034 |
| Standardní, sestava | UL Style 20963 |
| Neprostupné pro kouř | Podle IEC 61034 |
| Standardní, sestava | UL Style 20963 |
| Barevná posloupnost vodičů – párů vodičů | bílá - modrá, bílá - oranžová, bílá - zelená, bílá - hnědá |
| Barva opláštění | zelená (RAL 6018) |
| Izolace | PE |
| Kompletní stínění | Stínicí oplet vyroben z měděných drátků |
| Materiál pláště | PUR |
| Materiál vodiče | Stáčený pocínovaný měděný vodič |
| Počet vodičů | 8 |
| Prameny | 7 |
| Propojení | EIA/TIA T568 B |
| Průměr mědi | 0,48 µm |
| Průměr pláště, max. | 6,7 mm |
| Průměr pláště, min. | 6,1 mm |
| Průřez | 4*2*AWG 26/7 - 4*2*0,128 mm² |
| Průřez izolace | 0,98 mm |
| Standardní označení |
S/FTP
LIO2YSC11Y 4x2x0,15 PIMF FRNC GN |
| Stínění | S/FTP |
| Stínění páru vodičů | Hliníková fólie |
| Tloušťka opletu stínění | 0,1 mm |
| Uspořádání jader vodiče | Kroucený pár |
| Charakteristická impedance | 100 ± 5 Ω při 100MHz |
| Doba propagace signálu | 5,2 ns/m |
| Impedance přenosu |
15 mΩ/m při 1 MHz
10 mΩ/m při 10 MHz 30 mΩ/m při 30 MHz |
| Kategorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Odpor smyčky | 290 Ω/km |
| Zkušební napětí: stínění vodič-vodič | 700 Vef., 50 Hz, 1 min |
| Halogen | bez halogenů, podle IEC 60754-1 |
| Neprostupné pro kouř | Podle IEC 61034 |
| Odolnost proti opotřebení | velmi dobré |
| Odolnost proti šíření ohně | in accordance with IEC 60332-1-2 |
| Odolnost vůči olejům | in accordance with IEC 60811-2-1 |
| Poloměr ohybu, min., jen jednou | 5 *průměr |
| Poloměr ohybu, min., opakovaný | 10 *průměr |
| Zástrčka vlevo | M12, X-coded, IP67, male contact, angled 180°, plug, Plastic, shielded |
| Zástrčka vpravo | RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103097) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2690230200) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ROHS | Shoda |
