IE-C6FP8LE0070M40M40-E
IE-C6FP8LE0070M40M40-E
Okablowanie
IE-C6FP8LE0070M40M40-E
Rysunek wymiarowy

IE-C6FP8LE0070M40M40-E

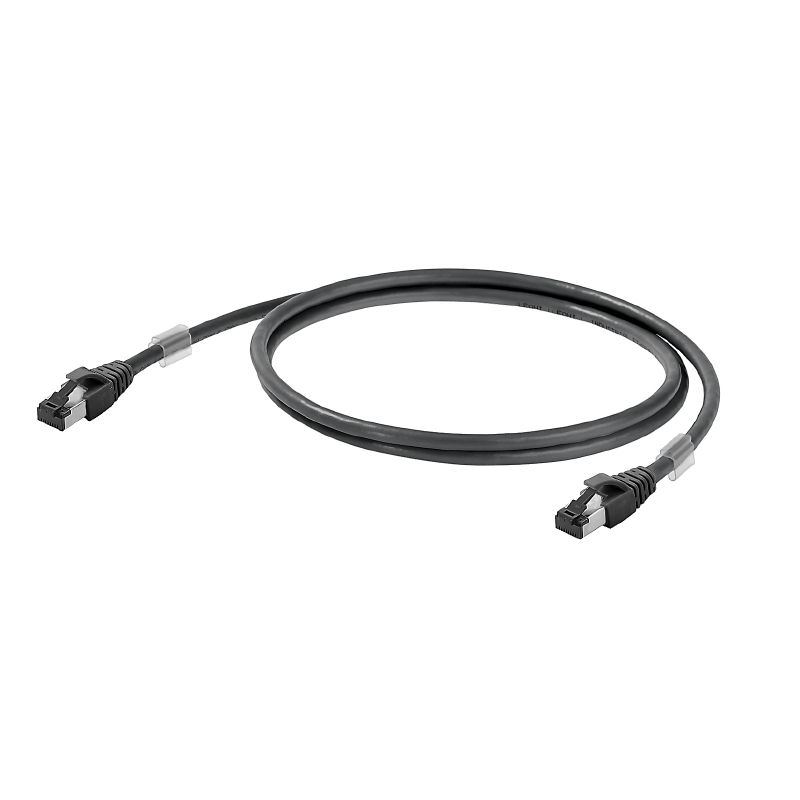

Kabel Patch, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 7 m

Nr. produktu 1251610070
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Produkty pokrewne 17
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Propiedades eléctricas General standards Normy Cable structure Electrical properties of cable Mechanical and material properties of cable Wtyczka wtyki lewe Plug, right Klasyfikacje

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E316369

Ogólne dane zamówieniowe

Version
Kabel Patch, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 7 m
Order No.
1251610070
Type
IE-C6FP8LE0070M40M40-E
GTIN (EAN)
4050118667363
Qty.
1 szt.

Wymiary i masa

Length
7 m
Długość (cale)
275,591 inch
Masa netto
275 g

Temperatury

Storage temperature
-20 °C...60 °C
Operating temperature
-20 °C...60 °C
Installation temperature
0 °C...50 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Propiedades eléctricas

PoE / PoE+
conforme a IEEE 802.3af
Strombelastbarkeit bei 50 °C
1 A

General standards

Application-specific communication cable facilities
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
Connector standard
IEC 60603-7-51
Zertifikat-Nr. (cULus)
E316369

Normy

Connector standard
IEC 60603-7-51

Cable structure

Arrangement of wire cores
Twisted pair
Colour sequence or wires - wire pairs
biało-niebieski / biało-pomarańczowy / biało-zielony / biało-brązowy
Complete shielding
Oplot ekranujący z drutów miedzianych
Insulation
PE
Insulation cross-section
1,04 mm
Litzen
7
Mantelfarbe
czarny
Material sheath
LSZH
Number of wires
8
Overlap of shielding braid
60 %
Querschnitt
4*2*AWG 27/7 - 4*2*0,1 mm²
Schirmung
S/FTP
Sheath diameter, max.
5,9 mm
Sheath diameter, min.
5,5 mm
Wire pair shielding
Folia aluminiowa

Electrical properties of cable

Capacity at 1 kHz
46 nF/km
Category
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Characteristic impedance
100 ± 15 Ω at 1–100 MHz
Delay skew
2,5 ns/100m
Operating voltage
50 V DC
Operating voltage (UL rating)
30 V AC / 42.4 V DC
Resistance differential
5 %
Test voltage: wire-wire-shield
2,5 kV / DC przez 2 s

Mechanical and material properties of cable

Colour
svart
Halogen
bezhalogenowe, zgodnie z IEC 60754-2
Min. bending radius, once only
4 x średnica kabla
Resistance to spread of flame
in accordance with IEC 60332-2-2
in accordance with IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)

Wtyczka

Plug left
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane
Plug right
RJ45, IP20, contacto macho, recto, conector, Plástico, con apantallamiento

wtyki lewe

Plug left
RJ45, IP20, male contact, straight, plug, Plastic, shielded

Plug, right

Plug right
RJ45, IP20, male contact, straight, plug, Plastic, shielded

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
