Vlastnosti

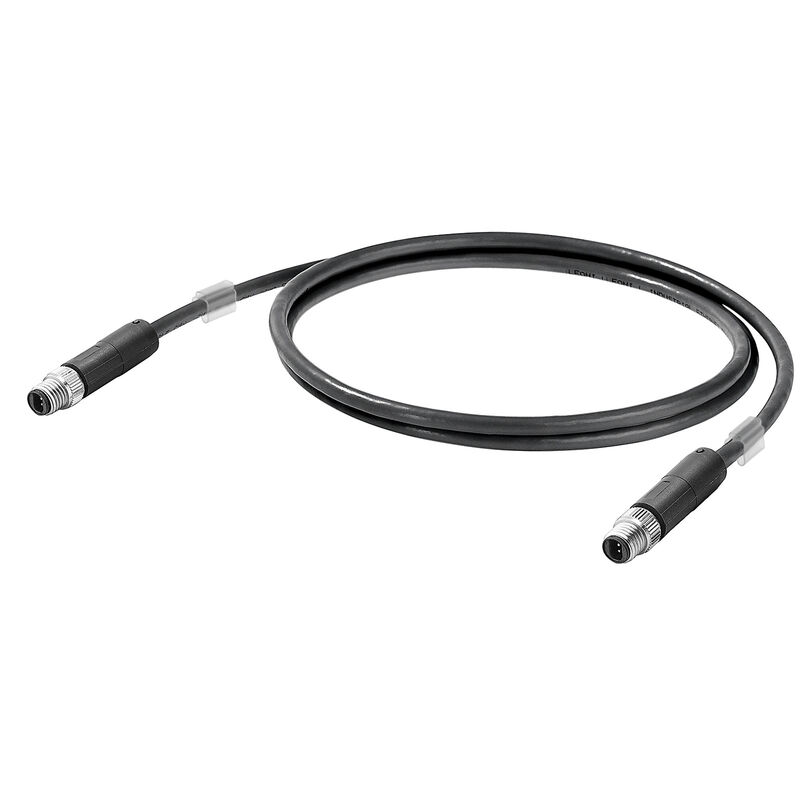

| Verze | Propojovací kabel, M8 SPE ( IEC63171-5) - IP67 kolíkový kontakt rovný, M8 SPE ( IEC63171-5) - IP67 kolíkový kontakt rovný, T1-B, PVC, 2 m |
| Objednací číslo | 2726070020 |
| Typ | IE-S1DS2VE0020TM2TM2-E |
| EAN | 4050118826098 |
| Množství | 1 ks |
| Délka | 2 m |
| Délka (v palcích) | 78,74 inch |
| Čistá hmotnost | 45 g |
| Provozní teplota | -40 °C...85 °C |
| Barva opláštění | černá |
| Kategorie | T1-B |

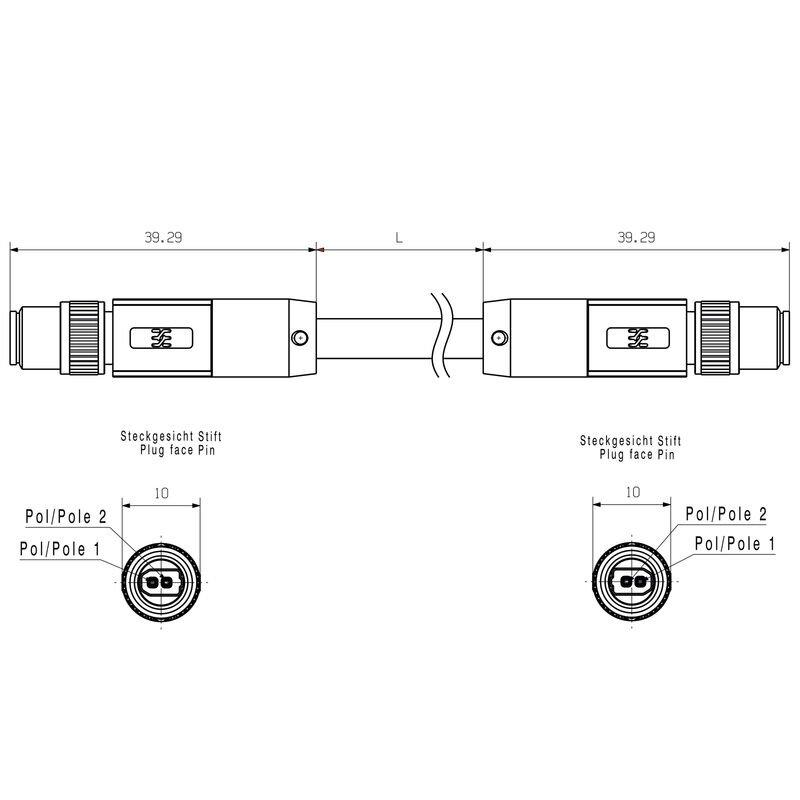

| Konektor vlevo | M8 SPE ( IEC63171-5) - IP67 kolíkový kontakt rovný |
| Konektor vpravo | M8 SPE ( IEC63171-5) - IP67 kolíkový kontakt rovný |
| Materiál pláště | PVC |
| Typ produktu | Propojovací kabel |
| Dielektrická pevnost, kontakt / kontakt | 1000 V DC |
| Dielektrická pevnost, kontakt / stínění | 2250 V DC |
| PoE / PoE+ | PoDL podle IEEE 802.3bu / cg |
| Proudová zatížitelnost |
|
| Standardní konektor | IEC 63171-5 |
| Barevné kódování | bílá / modrá |
| Barva opláštění | černá |
| Izolace | PE |
| Kompletní stínění | Stínicí oplet vyroben z měděných drátků |
| Materiál pláště | PVC |
| Počet vodičů | 2 |
| Prameny | 7 |
| Průměr izolace 2 | 1,65 mm |
| Průměr pláště, max. | 5,3 mm |
| Průměr pláště, min. | 4,9 mm |
| Průřez | 2*AWG 22 |
| Překrývání opletu stínění | 80 % |
| Stínění | STP |
| Charakteristická impedance | 100 ± 15 Ω při 20 MHz |
| Jmenovité napětí (DC) | 60 V |
| Jmenovitý proud | 3,5 A |
| Kapacita při 800 kHz | 1,6 nF/km |
| Kategorie | T1-B |
| Přenosová rychlost |
10/100 MBit/s
1000 MBit/s |
| Rozdílový odpor | 2 % |
| Zkušební napětí: stínění vodič-vodič | 1 kV DC, 1 min. |
| Útlum spojení 1 až 600 MHz | Typ I |
| Barevný | černá |
| Halogen | Ano |
| Odolnost proti šíření ohně | FT1 |
| Odolnost vůči olejům | IRM 902/903 oil resistance test at (70℃x4h) |
| Odolné proti UV záření | Odpovádá UL 1581 Sec. 1200 |
| Poloměr ohybu | 20 mm |
| Hlavní materiál krytu | Elastollan |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206029) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2726070020) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| Schválení |  |
| ROHS | Shoda |
