Vlastnosti
| Verze | Síťový spínač, neřízený, Fast Ethernet, Počet portů: 24x RJ45, IP30, -40 °C...75 °C |
| Číslo objednávky | 2908060000 |

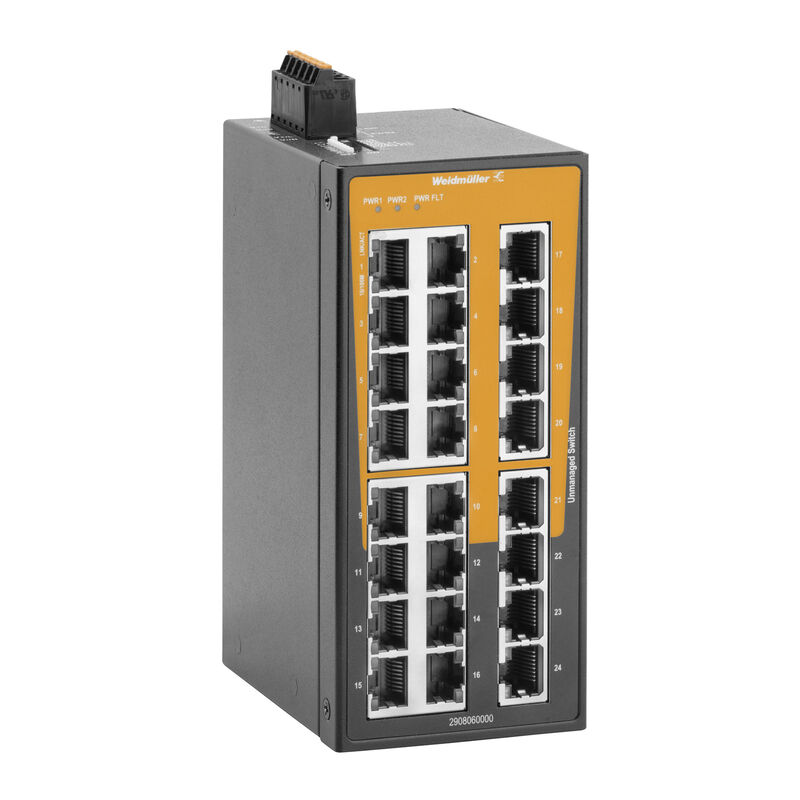

| Typ | IE-SW-BLB-24-24TX |
| GTIN (EAN) | 4099986848054 |
| Množství | 1 ks |
| Hloubka | 95 mm |
| Hloubka (v palcích) | 3,74 inch |
| Výška | 144 mm |
| Výška (v palcích) | 5,669 inch |
| Šířka | 65 mm |
| Šířka (v palcích) | 2,559 inch |
| Čistá hmotnost | 690 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...75 °C |
| Vlhkost | 5 až 95 % (bez kondenzace) |
| REACH SVHC | / |
| Stav souladu se směrnicí RoHS | Vyhovující |
| Bezpečnostní norma |
UL 61010-1
UL 61010-2-201 |
| Normy EMC |
EN IEC 61000-6-2
EN IEC 61000-6-4 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 Ghz: 10 V/m IEC 61000-4-3 RS: 1.4 GHz to 6 Ghz: 3 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 Vrms IEC 61000-4-8 PFMF: 30 A/m |
| Otřes | podle IEC 60068-2-27 |
| Vibrace | podle IEC 60068-2-6 |
| Volný pád | Podle IEC 60068-2-31 |
| Zóna rizika výbuchu |
EN IEC 60079-0
EN IEC 60079-7 EN IEC 60079-15 UL/cUL, třída I, sekce 2, skupiny A, B, C a D ATEX zóna 2 Ex ec nC IIC T4 Gc |
| Provozní nadmořská výška |
|
| Provozní teplota, max. | 75 °C |
| Provozní teplota, min. | -40 °C |
| Skladovací teplota, max. | 85 °C |
| Skladovací teplota, min. | -40 °C |
| Vlhkost | 5 až 95 % (bez kondenzace) |
| Časový interval | 5 let |
| DIP přepínač funkce |
QoS (zap/vyp)
Filtrace rámců MAC (zapnuto/vypnuto) Aktivace/deaktivace IEEE 802.3az energeticky účinného Ethernetu 2x pro zapnutí/vypnutí alarmu závady napájení, přes relé |
| Kontakt alarmu | 1releový výstup s proudovou kapacitou 1 A při 24 V DC |
| Počet portů | 24x RJ45 |
| RJ45 porty |
10/100BaseT(X)
auto negotiation Plně/Half-duplex režim Auto MDI/MDI-X port |
| Ukazatel LED |
Kontrolka LED napájení: PWR1, PWR2
Port LED: LNK/ACT, 10/100M (RJ45 port) |
| Filtr síťového provozu |
Kvalita služby (QoS)
Filtrování rámců MAC (blokování rámců LLDP) |
| Podpora průmyslového protokolu | Zařízení PROFINET podle třídy shody A |
| MTBF |
|
| Aktuální spotřeba |
|
| Napájecí napětí |
12/24/48 V DC
24 V AC 2 redundantní vstupy |
| Ochrana proti proudu při přetížení | Ano |
| Ochrana před záměnou polarity | Ano |
| Rozsah napájecího napětí |
|
| Typ připojení | 1 blok svorek o 6 kontaktech s možností demontáže |
| Podpora jumbo rámců | do 9 KB |
| Velikost tabulky MAC | 4 K |
| Velikost zásobníku paketu | 4 Mbit |
| Základní deska šířky pásma | 4,8 Gbit/s |
| Hlavní materiál krytu | Kov |
| Přepínač | neřízený |
| Rychlost | Fast Ethernet |
| Stupeň krytí | IP30 |
| Typ montáže | DIN lišta |
| Přepínání dat | Uložit a vpřed |
| Standardně |
IEEE 802.3 for 10BASE-T
IEEE 802.3u for 100BASE-TX IEEE 802.3x for flow control IEEE 802.3az Energy-Efficient Ethernet IEEE 802.1p for Class of Service / Quality of Service (CoS/QoS) |
| Řízení toku | IEEE 802.3x řízení toku |
| Osvědčení/Certifikát/Prohlášení o shodě |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_315717)
[IECEx certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320691) [ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320692) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_318672) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_318926) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_319396) |
| Uživatelská dokumentace | [Quick start guide -- Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_318234) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-02 |
| ECLASS 11.0 | 19-17-04-02 |
| ECLASS 12.0 | 19-17-04-02 |
| ECLASS 13.0 | 19-17-04-02 |
| ECLASS 14.0 | 19-17-04-02 |
| Schválení |       |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E141197 |
