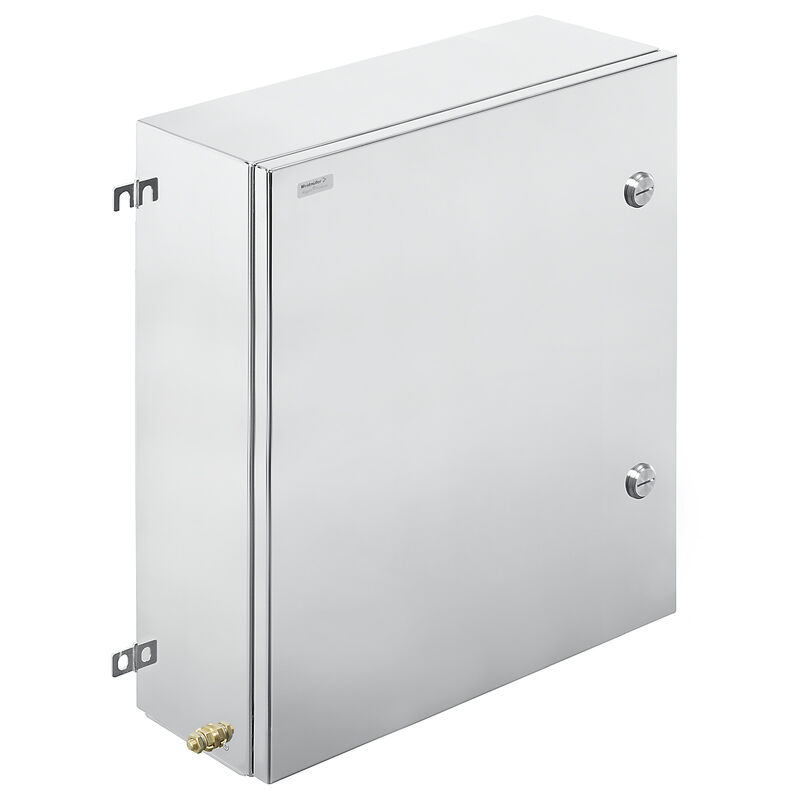

KTB QL 625020 S4E1
Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.

KTB QL 625020 S4E1

Klippon TB QL (Terminal Box - Quarter Lock), Empty enclosure, Height: 620 mm, Width: 508 mm, Depth: 200 mm, Basic material: Stainless steel 1.4404 (316L), electropolished, silver

Ürün No. 8000109912
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 12 Münferit parçalar 1 İlgili ürünler 3
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Cable glands, left Cable glands, right Cable glands, top/bottom Certificate numbers enclosure General information horizontal assembly Housing earth vertical assembly Classifications

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Wersja
Klippon TB QL (Terminal Box - Quarter Lock), Empty enclosure, Height: 620 mm, Width: 508 mm, Depth: 200 mm, Basic material: Stainless steel 1.4404 (316L), electropolished, silver
Nr zam.
8000109912
Typ
KTB QL 625020 S4E1
GTIN (EAN)
4099986760073
Qty.
1 adet

Dimensions and weights

Głębokość
200 mm
Depth (inches)
7,874 inch
Wysokość
620 mm
Height (inches)
24,409 inch
Szerokość
508 mm
Width (inches)
20 inch
Masa netto
21 864,006 g

Temperatures

Temperatura eksploatacyjna
-60 °C...135 °C
Note: room temperature (service)
Limited to IP66 protection when used in temperatures greater than 105 °C.

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant with exemption
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
64dfc213-93f0-4c79-8ffa-c97fa9dcb873

Cable glands, left

M12
75
M16
60
M20
32
M25
26
M32
10
M40
8
M50
6
M63
5
M75
0

Cable glands, right

M12
75
M16
60
M20
32
M25
26
M32
10
M40
8
M50
6
M63
5
M75
0

Cable glands, top/bottom

M12
66
M16
30
M20
28
M25
22
M32
9
M40
7
M50
6
M63
4
M75
0

Certificate numbers enclosure

Atest zgodności (AoC)
DE PS261X 160309 001ISS06
Deklaracja zgodność nr. (DoC LVD)
DE PS261X 160412 001ISS03
Nr certyfikatu pustej obudowy (ATEX)
IBExU14ATEX1028 U
Nr certyfikatu pustej obudowy (IECEX)
IECEx IBE 14.0004U
Nr certyfikatu pustej obudowy (INMETRO)
LMP 21.0016U
Nr certyfikatu UL 508A
E223801
Nr certyfikatu UL Haz.Loc.
E223792
Nr certyfikatu UL Ord.Loc.
E243298
Nr certyfikatu UL, skrzynka zaciskowa
E223792
Nr certyfikatu, skrzynka zaciskowa (ATEX)
IBExU14ATEX1050
Nr certyfikatu, skrzynka zaciskowa (IECEx)
IECEXIBE14.0013
Nr certyfikatu, skrzynka zaciskowa (INMETRO)
LMP 21.0017
Warunki zatwierdzenia
ATEX
IECEX
INMETRO
cULus

General information

Access opening: height
579 mm
Access opening: width
461 mm
Areas of use
Explosive risk zone
Process industry
Oil and gas industry
Chemical industry
Offshore
Onshore
Flange plate
Yes
Flange plate mounting
M6 hexagonal head screws 10 SW
Grubość materiału
1,5 mm
Grubość materiału kołnierza
3 mm
Grubość materiału obudowy
1,5 mm
Grubość materiału wieka
1,5 mm
Lid
Yes
Materiał podstawowy
Stainless steel 1.4404 (316L)
materiał uszczelniający
Silicone
mocowanie do wbudowania
4, 6 or 9 stud bolts M6 inner (female) thread
mocowanie obudowy
4 welded-on mounting feet with 11 mm holes (2 slotted feet and 2 cross-shaped feet)
Mocowanie wieka
Quarter-turn fastener with slotted insert
Normy
DIN EN 62208 - Empty enclosure standard
DIN EN 61373 Class 1B**
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Note: protection class
If used in temperature ranges above 105 °C, IP protection is limited to IP 66.
Opening angle lid
130 °
Position PE bolts
Enclosure side C
Powierzchnia
electropolished
Protection class (UL)
Type 3
Type 4X
Type 12
Seal material of cover
Silicone
Seal material of flange plate
Silicone
Silikon
Yes
Stopień ochrony
IP66
IP67
Temperatura pracy, max.
135 °C
Temperatura pracy, min.
-60 °C
udarność
10 J version standard
7 joules in acc. with IEC 60079-0
Wskazówka montażowa
Front mounting

horizontal assembly

WDU 10 / ZDU 10
4x38
WDU 16 / ZDU 16
3x32
WDU 2,5 / ZDU 2,5 / IDU 2,5
5x78
WDU 35 / ZDU 35
2x24
WDU 4 / ZDU 4
5x65
WDU 6 / ZDU 6
4x48
Fuse holder available
No

Housing earth

Uziemienie, obudowa, pokrywa
Welded-on M6 stainless-steel earth stud in enclosure body and lid.
Uziemienie, obudowa, wewnętrzne
Welded-on M6 stainless-steel earth stud in enclosure body and lid.
Uziemienie, obudowa, zewnętrzne
Continuous M10 earth stud in body enclosure

vertical assembly

WDU 10 / ZDU 10
3x49
WDU 16 / ZDU 16
2x42
WDU 2,5 / ZDU 2,5 / IDU 2,5
4x101
WDU 35 / ZDU 35
2x31
WDU 4 / ZDU 4
3x83
WDU 6 / ZDU 6
3x62

Classifications

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
