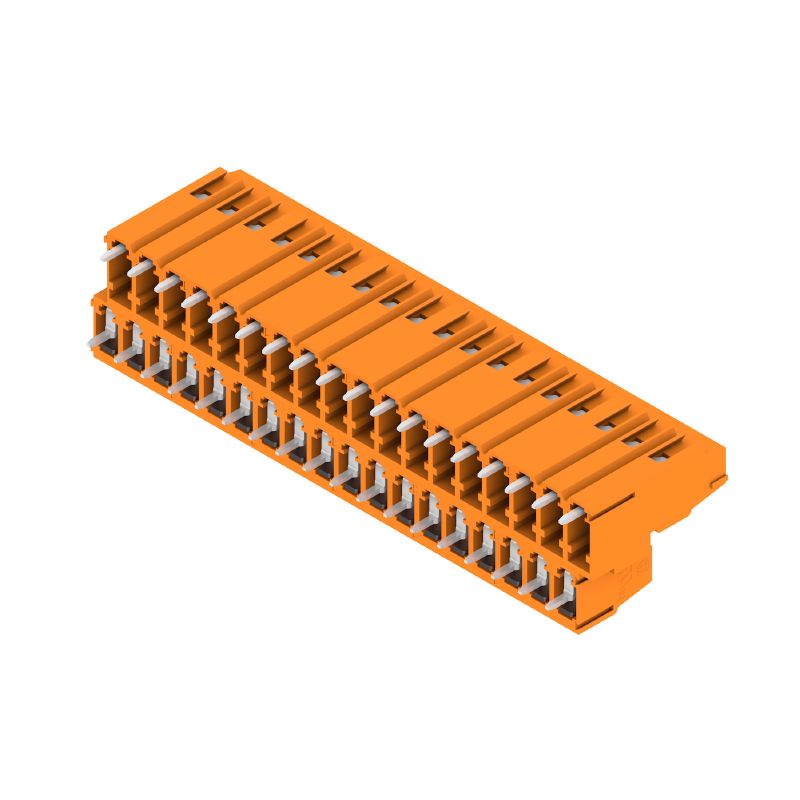

LM2N 5.08/36/90 3.5SN OR BX
Zdjęcie produktu
LM2N 5.08/36/90 3.5SN OR BX
Zdjęcie produktu
LM2N 5.08/36/90 3.5SN OR BX
Rysunek wymiarowany
LM2N 5.08/36/90 3.5SN OR BX
Wykres

LM2N 5.08/36/90 3.5SN OR BX

Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 36, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, Przyłącze z jarzmem, Zakres zaciskania, maks. : 2.5 mm², skrzynia

ID výrobku 1769010000
Download datablad Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 3 Produkty pokrewne 23
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Ważna informacja Klasyfikacje

Dopuszczenia

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Versión
Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 36, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, Przyłącze z jarzmem, Zakres zaciskania, maks. : 2.5 mm², skrzynia
Rendelési szám
1769010000
Type
LM2N 5.08/36/90 3.5SN OR BX
GTIN (EAN)
4032248115822
Ilość
12 szt.
parametry produktu
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
opakowanie
skrzynia

Wymiary i masa

Depth
21,6 mm
Głębokość (cale)
0,85 inch
Hauteur
28,7 mm
Wysokość (cale)
1,13 inch
Najmniejsza wysokość montażu
25,2 mm
Width
94,98 mm
Szerokość (cale)
3,739 inch
순중량
48 g

Zgodność produktu z wymogami środowiska naturalnego

Stato conformità RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Rodzina produktów
OMNIMATE Signal - seria LM
Metoda wykonywania złącz
Przyłącze z jarzmem
montaż na płytce drukowanej
Połączenie lutowane THR
Směr výstupu vodiče
90°
Pitch in mm (P)
5,08 mm
Raster w calach (P)
0,2 "
Liczba biegunów
36
liczba rzędów z biegunami
2
z możliwością połączenia szeregowego przez klienta
Tak
Liczba rzędów
2
maksymalnie urzędowane bieguny w każdym rzędzie
48
Długość kołka lutowniczego (l)
3,5 mm
Solder pin dimensions
0,95 x 0,8 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
liczba kołków lutowanych na biegun
1
końcówka wkrętaka
0,6 x 3,5
końcówka wkrętaka norma
DIN 5264
Moment obrotowy dociągający, min.
0,4 Nm
Moment obrotowy dociągający, maks.
0,5 Nm
śruba dociskowa
M 2,5
Długość odizolowania
6 mm
L1 in mm
86,36 mm
L1 w calach
3,4 "
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Stopień ochrony
IP20
Rezystancja skrośna
1,20 mΩ

Dane materiałowe

Materiał izolacyjny
Wemid (PA)
Barwny
pomarańczowy
Colour chart (similar)
RAL 2000
grupa materiałów izolacyjnych
I
Comparative Tracking Index (CTI)
≥ 600
Klasa palności wg UL 94
V-0
Contact material
Stop Cu
Powierzchnia styku
cynowana
powlekanie
1-3 μm Ni
4-6 μm SN
Typ cynowania
matowe
Skiktstruktur för lödanslutningen
1...3 µm Ni / 4...6 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

Przewody pasujące do złącza

클램프 범위, 최소
0,2 mm²
클램프 범위, 최대
2,5 mm²
Wire connection cross section AWG, min.
AWG 24
결선 단면규격 AWG, 최대
AWG 14
Solid, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
2,5 mm²
cienkodrutowe, min. H05(07) V-K
0,2 mm²
cienkodrutowe, maks. H05(07) V-K
2,5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0,25 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
1,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,4 mm x 1,5 mm; 1,9mm
Clampable conductor
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409500000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409600000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409700000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0372600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,25 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      9025740000
    • Długość zdejmowania izolacji:
      • znamionowy:
        5 mm
    • Zalecana tulejka kablowa:
      9018910000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      9025750000
Tekst referencyjny
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
17,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
16 A
Rated current, min. number of poles (Tu=40°C)
17,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
14,2 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
630 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
Short-time withstand current resistance
3 x 1s z 120 A

Dane znamionowe wg CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1815154
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
18 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 14
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
15 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 14
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie
skrzynia
Długość VPE
346 mm
Szerokość VPE
132 mm
Výška VPE
44 mm

Ważna informacja

IPC 준수
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Note
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002643
    ETIM 9.0
    EC002643
    ETIM 10.0
    EC002643
    ECLASS 14.0
    27-46-01-01
    ECLASS 15.0
    27-46-01-01
