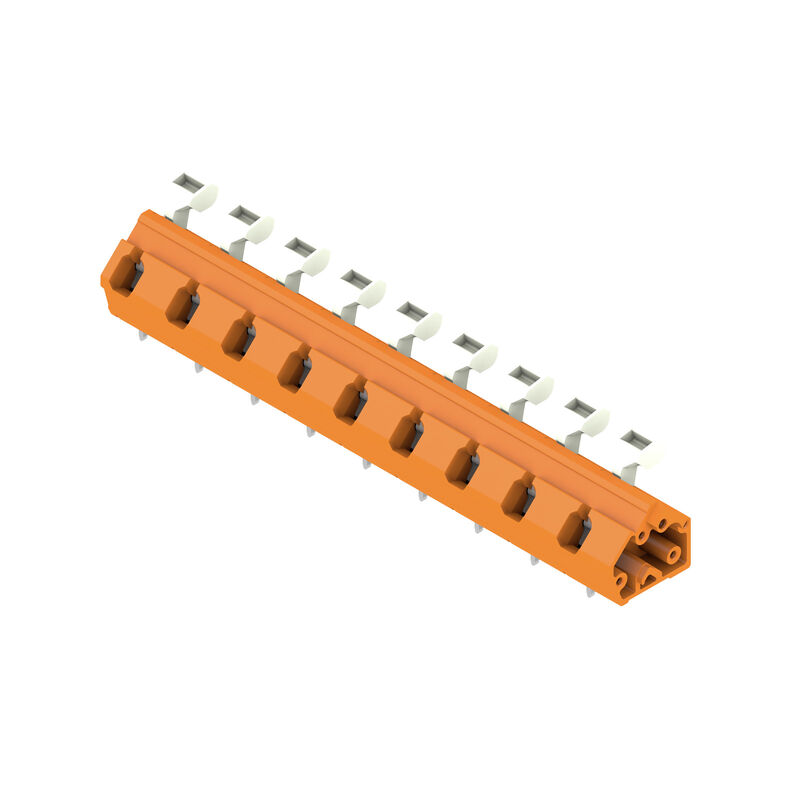

Obrázek výrobku
LMZFL 10/9/135 3.5OR

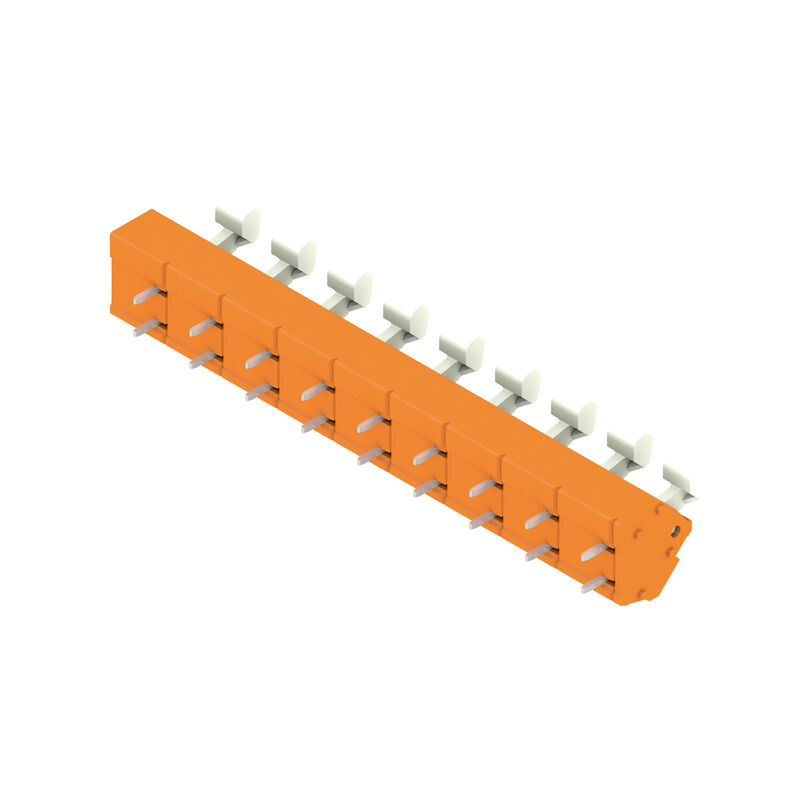

Obrázek výrobku
LMZFL 10/9/135 3.5OR
Dimensional drawing
LMZFL 10/9/135 3.5OR
Graph
LMZFL 10/9/135 3.5OR
Graph

LMZFL 10/9/135 3.5OR

Svorka PCB, 10.00 mm, Počet pólů: 9, 135°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení upínací svorkou s akčním členem, Upínací rozsah, max. : 2.5 mm², Box

ID výrobku 1954000000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 11
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Všeobecné objednací údaje

Verze
Svorka PCB, 10.00 mm, Počet pólů: 9, 135°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení upínací svorkou s akčním členem, Upínací rozsah, max. : 2.5 mm², Box
Číslo objednávky
1954000000
Typ
LMZFL 10/9/135 3.5OR
GTIN (EAN)
4032248663064
Cantidad
100 ks
Údaje výrobku
IEC: 1000 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Balení
Box

Rozměry a hmotnosti

Hloubka
15,6 mm
Глубина (дюймов)
0,614 inch
Výška
20,24 mm
Výška (v palcích)
0,797 inch
Nejvyšší nebo nejnižší verze
16,74 mm
Šířka
92,9 mm
Šířka (v palcích)
3,657 inch
Čistá hmotnost
18,76 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Skupina produktů
OMNIMATE Signal - řada LMZF
Metoda připojení vodiče
Připojení upínací svorkou s akčním členem
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Směr výstupu vodiče
135°
Rozteč v mm (P)
10 mm
Rozteč v palcích (P)
0,394 "
Počet pólů
9
핀 시리즈 수량
1
Vybavuje zákazník
Ne
Počet řad
1
Max. sousedních kolíků na řadu
12
Pájecí kolík, délka (l)
3,5 mm
Rozměry pájecích pinů
0,8 x 0,8 mm
Průměr otvoru pájecího očka (D)
1,3 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Nombre de picots par pôle
2
Lame de tournevis
0,6 x 3,5
Standard hrotu šroubováku
DIN 5264-A
Délka odizolování
6 mm
L1 v mm
80 mm
L1 v palcích
3,15 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Stupeň krytí
IP20

Údaje o materiálu

Insulating material
Wemid (PA)
Colour
Oranžová
Colour of operational elements
Bílá
Barevný graf (podobné)
RAL 2000
Insulating material group
I
Komparativní index sledování (CTI)
≥ 600
Classe d'infiammabilità UL 94
V-0
Materiál kontaktu
Slitina mědi
Superficie dei contatti
pocínované
Bevonat
4-10 μm SN
Type étamé
matný povrch
Struktura vrstev pájeného připojení
5...8 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

Vodiče vhodné k připojení

Upínací rozsah, min.
0,13 mm²
Upínací rozsah, max.
2,5 mm²
Wire connection cross section AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 14
Pevné, min. H05(07) V-U
0,13 mm²
Solid, max. H05(07) V-U
2,5 mm²
Pružné, min. H05(07) V-K
0,13 mm²
Pružné, max. H05(07) V-K
2,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1,5 mm²
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409500000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409600000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282700000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409700000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0372600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,25 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      9025740000
    • Délka odizolování:
      • jmen.:
        5 mm
    • Doporučená dutinka na konci vodiče:
      9018910000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,34 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      9025750000
Texte de réference
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
24 A
Rated current, max. number of poles (Tu=20°C)
24 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
24 A
Rated current, max. number of poles (Tu=40°C)
24 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
1 000 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
500 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
8 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
8 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
8 kV

Jmenovité údaje podle CSA

Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
150 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
15 A
Jmenovitý proud (aplikační skupina C / CSA)
15 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 26
Průřez vodiče AWG, max.
AWG 14

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
150 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
15 A
Corrente nominale (Gruppo C / UL 1059)
15 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Sezione di collegamento cavo AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
295 mm
Šířka VPE
282 mm
Výška VPE
124 mm

Typové testy

Test: Trvanlivost značení
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    označení původu, identifikace typu, typ materiálu, označení schválení UL, označení schválení CSA, trvanlivost
  • Vyhodnocení:
    k dispozici
Test: průřez připojitelný svorkami
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.02
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      plný 0,13 mm²
    • Typ vodiče a průřez vodiče:
      pružný 0,13 mm²
    • Typ vodiče a průřez vodiče:
      pružný 0,13 mm²
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Test poškození a náhodného uvolnění vodičů
  • Standard:
    DIN EN 60999-1, oddíl 9.4 / 12.00
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,7 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 2,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,9 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Test vytažení
  • Standard:
    DIN EN 60999-1, oddíl 9.5 / 12.00
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥50 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U2,5
    • Typ vodiče a průřez vodiče:
      H07V-K2,5
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
