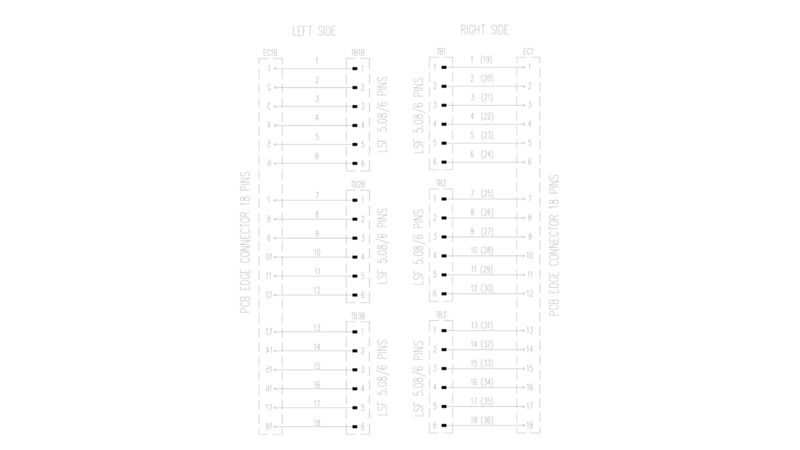

MBGE ADPT 1769, 32CH

MBGE ADPT 1769, 32CH

ID výrobku 8000168693
Stáhnout datový list Výrobky ke stažení
Příbuzné výrobky 2
Všeobecné objednací údaje Rozměry a hmotnosti Teploty Jmenovité údaje UL Údaje o připojení Údaje o připojení Jmenovité údaje Koordinace izolace (EN50178) Klasifikace

Všeobecné objednací údaje

Číslo objednávky
8000168693
Typ
MBGE ADPT 1769, 32CH

Rozměry a hmotnosti

Hloubka
70,4  mm
Hloubka (v palcích)
2,772  inch
Výška
119,4  mm
Výška (v palcích)
4,701  inch
Šířka
52,3  mm
Šířka (v palcích)
2,059  inch

Teploty

Skladovací teplota
-20...70 °C
Provozní teplota
-20...50 °C

Jmenovité údaje UL

Provozní teplota UL, max.
50  °C
Provozní teplota UL, min.
-20  °C
Skladovací teplota UL, max.
70  °C
Skladovací teplota UL, min.
-20  °C
Jmenovitý proud Imax.
40  A
Jmenovité napětí UN
250 V

Údaje o připojení

Připojení (strana periferie)
MBGE ADPT 1769,32CH (METAL)

Údaje o připojení

Připojení (strana periferie)
MBGE ADPT 1769,32CH (METAL)
Připojení k PLC
Nová svorkovnice PLC nebo pevně připojená

Jmenovité údaje

Provozní napětí
250 V
Max. proud na kanál
4  A
Celkový provozní proud
40  A

Koordinace izolace (EN50178)

Jmenovité napětí izolace
300 V
Kategorie přepětí
II
Závažnost úrovně znečištění
2
Test pulzního napětí (1,2/50μs)
2,5  kV
Zkušební napětí izolace AC
1,5  kV

Klasifikace

ETIM 6.0
EC002584
ETIM 7.0
EC002584
ETIM 8.0
EC002584
ETIM 9.0
EC002584
ETIM 10.0
EC002584
ECLASS 9.0
27-33-02-92
ECLASS 9.1
27-24-22-92
ECLASS 10.0
27-33-02-92
ECLASS 11.0
27-33-02-92
ECLASS 12.0
27-33-02-92
ECLASS 13.0
27-33-02-92
ECLASS 14.0
27-33-02-92
ECLASS 15.0
27-33-02-92
