MHS 5/11 W T3 B T

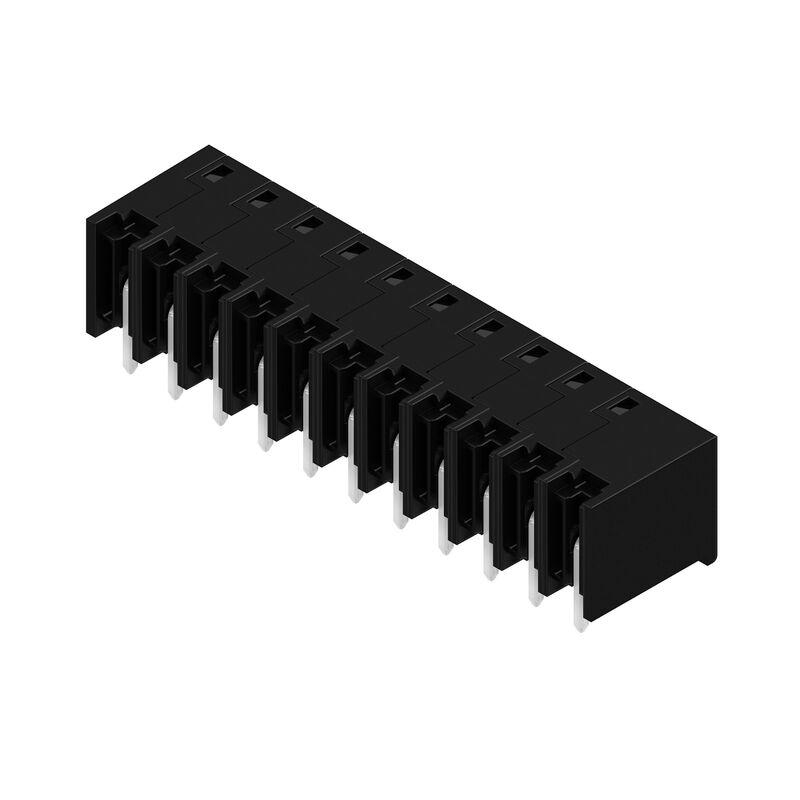

Obrázek výrobku
MHS 5/11 W T3 B T

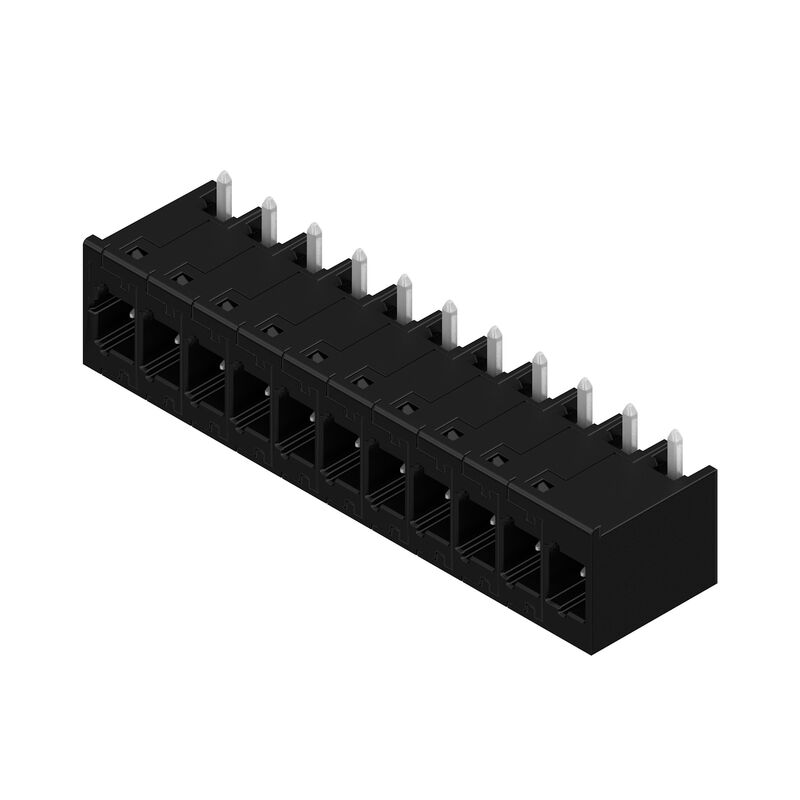

Obrázek výrobku
MHS 5/11 W T3 B T
Dimensional drawing
MHS 5/11 W T3 B T
MHS 5/11 W T3 B T

MHS 5/11 W T3 B T

Leiterplattensteckverbinder, Stiftleiste, THT/THR-Lötanschluss, Raster in mm (P): 5.00 mm, Polzahl: 11, 270°, Tube

ID výrobku 8000072514
Stáhnout datový list Technická podpora Dokumenty ke stažení
Je protikusem 2 Příbuzné výrobky 11
Osvědčení Allgemeine Bestelldaten Rozměry a hmotnosti Temperaturas Umweltanforderungen System specifications Údaje o materiálu Jmenovité údaje podle IEC Rated data acc. to UL 1059 Important note Classifications

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Allgemeine Bestelldaten

Verze
Leiterplattensteckverbinder, Stiftleiste, THT/THR-Lötanschluss, Raster in mm (P): 5.00 mm, Polzahl: 11, 270°, Tube
Číslo objednávky
8000072514
Typ
MHS 5/11 W T3 B T
GTIN (EAN)
4064675330929
Množství
9 items
Product data
IEC: 400 V / 26.8 A
UL: 300 V / 18.5 A
Packaging
Tube

Rozměry a hmotnosti

Hloubka
14 mm
Hloubka (v palcích)
0,551 inch
Výška
14,1 mm
Height (inches)
0,555 inch
Height of lowest version
10,9 mm
Šířka
56,38 mm
Larghezza (pollici)
2,22 inch
Čistá hmotnost
13,447 g

Temperaturas

Okolní teplota
-50 °C…125 °C

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System specifications

Skupina produktů
OMNIMATE 4.0
Typ připojení
Conexión de tarjetas
Montáž na PCB desku
THT/THR-forrasztott csatlakozással
Rozteč v mm (P)
5 mm
Rozteč v palcích (P)
0,197 "
Výstupní tvarovka
270°
Počet pólů
11
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Rozměry pájecích pinů
1,0 x 1,0 mm
Průměr otvoru pájecího očka (D)
1,4 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
50 mm
L1 v palcích
1,969 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Dotykově bezpečné nad deskou plošných spojů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Cykly zapojování
≥ 25
Zásuvná síla / pól, max.
8,5 N
Tažná síla / pól, max.
8,5 N

Údaje o materiálu

Izolační materiál
PA 9T
Barevný
black
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Contact base material
CuMg
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Typ cínování
matný povrch
Skladovací teplota, min.
-25 °C
Skladovací teplota, max.
55 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
26,8 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
19,7 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
23,1 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
16,9 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Povrchová vzdálenost, min.
5,4 mm
Vzdušná vzdálenost, min.
4 mm

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovité napětí (aplikační skupina F / UL 1059)
420 V
Jmenovitý proud (aplikační skupina B / UL 1059)
18,5 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Important note

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Forrasztószem átmérője D = 1,4+0,1 mm
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
