Vlastnosti
| Verze | Zásuvný konektor PCB plug in, řada kolíků, Připojení pájením přetavením průchozím otvorem, Rozteč v mm (P): 7.50 mm, Počet pólů: 6, 90°, Tube |
| Číslo objednávky | 8000078341 |

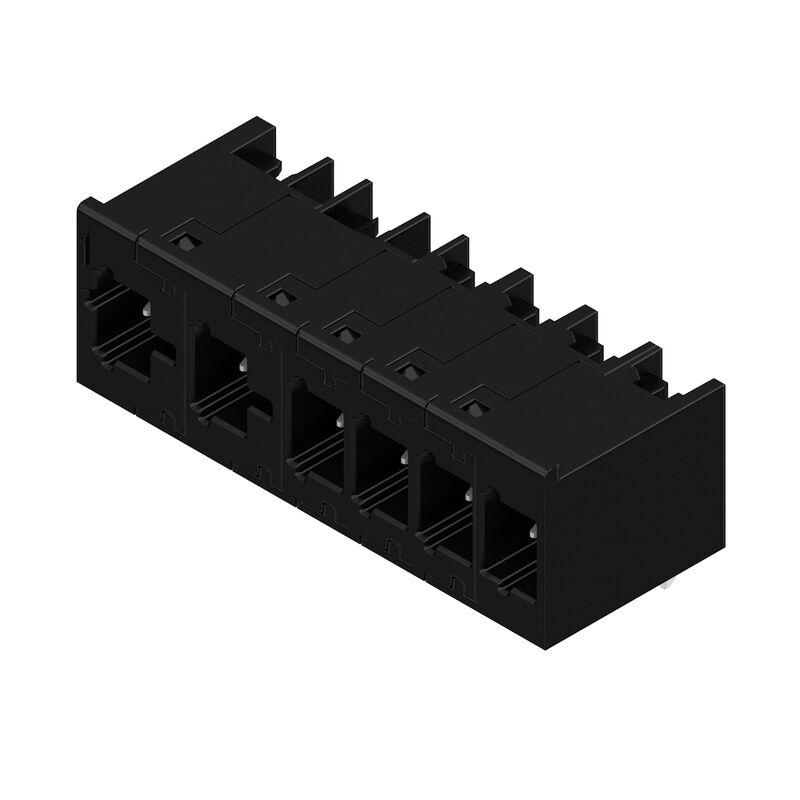

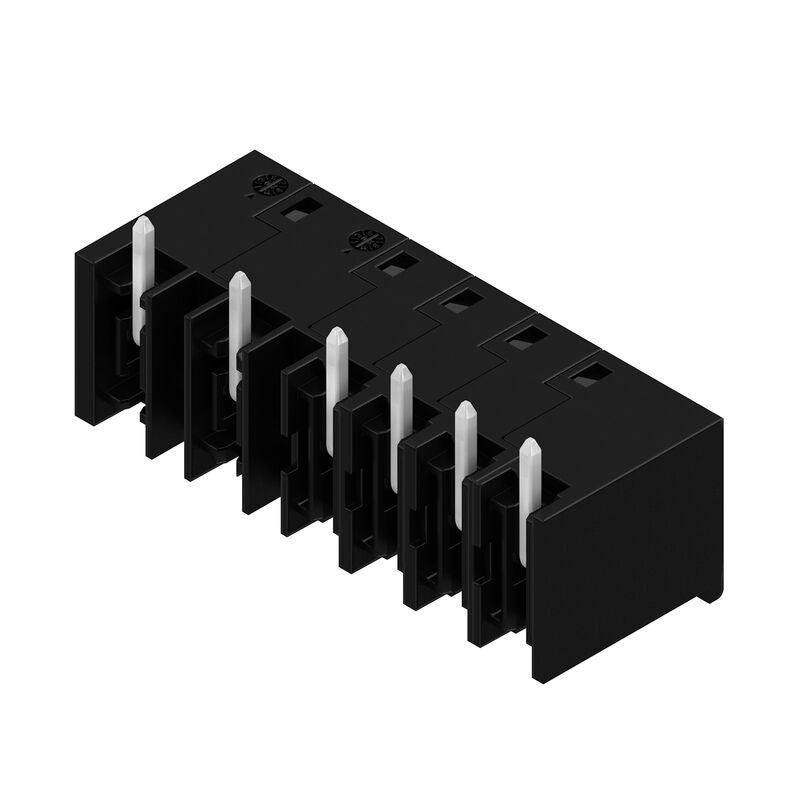

| Typ | MHS 7S/02-5/04 H T3 B T |
| GTIN (EAN) | 4064675623021 |
| Množství | 15 ks |
| Údaje výrobku |
IEC: 630 V / 30.4 A UL: 300 V / 18.5 A |
| Balení | Tube |
| Hloubka | 14 mm |
| Hloubka (v palcích) | 0,551 inch |
| Výška | 15,1 mm |
| Výška (v palcích) | 0,594 inch |
| Nejvyšší nebo nejnižší verze | 11,9 mm |
| Čistá hmotnost | 5,416 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Skupina produktů | OMNIMATE 4.0 |
| Typ připojení | Připojení desky |
| Montáž na PCB desku | Připojení pájením přetavením průchozím otvorem |
| Rozteč v mm (P) | 7,5 mm |
| Výstupní tvarovka | 90° |
| Počet pólů | 6 |
| Počet pájených kolíků na pól | 1 |
| Pájecí kolík, délka (l) | 3,2 mm |
| Rozměry pájecích pinů | 1,0 x 1,0 mm |
| Průměr otvoru pájecího očka (D) | 1,4 mm |
| Tolerance průměru otvoru pájecího očka (D) | + 0,1 mm |
| Vnější průměr pájecí destičky | 2,3 mm |
| Průměr otvoru šablony | 2,1 mm |
| L1 v mm | 7,5 mm |
| L1 v palcích | 0,295 " |
| L2 in mm | 15 mm |
| L2 in inch | 0,591 " |
| Počet řad | 1 |
| Množství řady kolíků | 1 |
| Cykly zapojování | ≥ 25 |
| Zásuvná síla / pól, max. | 9 N |
| Tažná síla / pól, max. | 8 N |
| Izolační materiál | PA 9T |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | I |
| Komparativní index sledování (CTI) | ≥ 600 |
| Moisture Level (MSL) | 1 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Contact base material | CuMg |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | pocínované |
| Typ cínování | matný povrch |
| Skladovací teplota, min. | -25 °C |
| Skladovací teplota, max. | 55 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 100 °C |
| testováno podle normy |
IEC 60664-1
IEC 61984 |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 30,4 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 26,9 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 27 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 23,9 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 630 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 500 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 400 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 4 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 6 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 6 kV |
| Institut (cURus) | CURUS |
| Č. osvědčení (cURus) | E60693 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 300 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) | 300 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) | 600 V |
| Jmenovité napětí (aplikační skupina F / UL 1059) | 760 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 18,5 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) | 18,5 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) | 5 A |
| Jmenovitý proud (aplikační skupina F / UL 1059) | 18,5 A |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Povrch kontaktu (výkon) | pocínované |
| Počet řad (výkon) | 1 |
| Počet řad (signál) | 1 |
| Materiál kontaktů (výkon) | CuMg |
| Jmenovitý proud (aplikační skupina B / UL 1059) (výkon) | 18,5 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) (výkon) | 18,5 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) (výkon) | 10 A |
| Jmenovitý proud, min. počet pólů (Tu=20°C) (výkon) | 30,4 A |
| Jmenovitý proud, max. počet pólů (Tu=20°C) (výkon) | 26,9 A |
| Jmenovitý proud, min. počet pólů (Tu=40°C) (výkon) | 27 A |
| Jmenovitý proud, max. počet pólů (Tu=40°C) (výkon) | 23,9 A |
| Jmenovité napětí (aplikační skupina B / UL 1059) (výkon) | 300 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) (výkon) | 300 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) (výkon) | 300 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 (výkon) | 630 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 (výkon) | 500 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 (výkon) | 400 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 (výkon) | 4 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 (výkon) | 4 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 (výkon) | 4 kV |
| Objemový odpor (výkon) | ≤5 mΩ |
| Povrchová vzdálenost, min. (výkon) | 7,09 mm |
| Vzdušná vzdálenost, min. (výkonu) | 6,5 mm |
| Délka pájecích pinů (výkon) | 3,2 mm |
| Rozměry pájecích pinů (výkon) | 1,0 x 1,0 mm |
| Tolerance průměru pájecího očka (výkon) | + 0,1 mm |
| Průměr pájecího očka (výkon) | 1,4 mm |
| Vnější průměr pájecí destičky (výkon) | 2,3 mm |
| Průměr otvoru šablony (výkon) | 2,1 mm |
| Počet pólů (signál) | 4 |
| Počet pájených kolíků na pól (signál) | 1 |
| Materiál kontaktů (signál) | CuMg |
| Povrch kontaktů (signál) | pocínované |
| Jmenovitý proud (aplikační skupina B / UL 1059) (signál) | 14 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) (signál) | 10 A |
| Jmenovitý proud, min. počet pólů (Tu=20°C) (signál) | 26,8 A |
| Jmenovitý proud, max. počet pólů (Tu=20°C) (signál) | 19,7 A |
| Jmenovitý proud, min. počet pólů (Tu=40°C) (signál) | 23,1 A |
| Jmenovitý proud, max. počet pólů (Tu=40°C) (signál) | 16,9 A |
| Jmenovité napětí (aplikační skupina B / UL 1059) (signál) | 300 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) (signál) | 300 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 (signál) | 400 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 (signál) | 320 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 (signál) | 250 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 (signál) | 4 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 (signál) | 4 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 (signál) | 4 kV |
| Objemový odpor (signál) | ≤5 mΩ |
| Povrchová vzdálenost, min. (signál) | 5,4 mm |
| Vzdušná vzdálenost, min. (signál) | 4 mm |
| Délka pájecích pinů (signál) | 3,2 mm |
| Rozměry pájecích pinů (signál) | 1,0 x 1,0 mm |
| Tolerance průměru pájecího očka (signál) | + 0,1 mm |
| Průměr pájecího očka (signál) | 1,4 mm |
| Vnější průměr pájecí destičky (signál) | 2,3 mm |
| Průměr otvoru šablony (signál) | 2,1 mm |
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Poznámky |
|
| Osvědčení/Certifikát/Prohlášení o shodě |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255776) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000078341) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-03-01 |
| ECLASS 13.0 | 27-46-03-01 |
| ECLASS 14.0 | 27-46-03-01 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
