Vlastnosti
| Verze | P řada, Propojovací rozvaděč, Jmenovitý průřez: 1.5 mm², Počet úrovní: 4, Počet připojení: 16, Barevný: Modrá, Barva provozních prvků: Bílá, TS 35 x 7,5 |
| Číslo objednávky | 1173930000 |
| Typ | PRV 4 BL 35X7.5 WS |
| GTIN (EAN) | 4032248966271 |
| Množství | 20 ks |
| Hloubka | 47 mm |
| Hloubka (v palcích) | 1,85 inch |
| Výška | 70 mm |
| Výška (v palcích) | 2,756 inch |
| Šířka | 9,2 mm |
| Šířka (v palcích) | 0,362 inch |
| Čistá hmotnost | 21,91 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | PC |
| Materiál provozních prvků | PBT |
| Barevný | Modrá |
| Barva provozních prvků | Bílá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze |
Zásuvné PUSH IN připojení
Jeden konec bez konektoru |
| Nutná koncová deska | Ano |
| Počet úrovní | 4 |
| Počet svěrných bodů na úroveň | 4 |
| Počet pólů na řadu | 4 |
| Úrovně propojené interně | Ne |
| PE připojení | Ne |
| Lišta | TS 35 x 7,5 |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ne |
| Délka odizolování | 10 mm |
| Počet připojení | 16 |
| Průřez propojení AWG, max. | AWG 16 |
| Průřez propojení AWG, min. | AWG 24 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 1,5 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 1,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 1,5 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Směr připojení | Skloněný / úhlový |
| Typ připojení | PUSH IN |
| Upínací rozsah, max. | 1,5 mm² |
| Upínací rozsah, min. | 0,13 mm² |
| Velikost nože | 0,6 x 3,5 mm |
| Průřez vodiče max. (CSA) | 16 AWG |
| Průřez vodiče min. (CSA) | 26 AWG |
| Velikost napětí B (CSA) | 300 V |
| Velikost napětí D (CSA) | 300 V |
| Velikost proudu B (CSA) | 10 A |
| Velikost proudu D (CSA) | 10 A |
| Č. osvědčení (CSA) | 200039-2406089 |
| Lišta | TS 35 x 7,5 |
| Počet pólů | 4 |
| Průřez propojení AWG, max. | AWG 16 |
| Průřez propojení AWG, min. | AWG 24 |
| Standardy |
IEC 60947-7-1
DIN EN 60079 |
| Jmenovitý průřez | 1,5 mm² |
| Jmenovité napětí | 250 V |
| Jmenovitý proud | 10 A |
| Proud při maximu vodičů | 13 A |
| Standardy |
IEC 60947-7-1
DIN EN 60079 |
| Vnitřní odpor podle IEC 60947-7-x | 1,83 mΩ |
| Jmenovité impulzní výdržné napětí | 4 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,56 W |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 3 |
| Průřez vodiče max. (cURus) | 16 AWG |
| Průřez vodiče min. (cURus) | 26 AWG |
| Velikost napětí B (cURus) | 300 V |
| Velikost napětí D (cURus) | 300 V |
| Velikost proudu B (cURus) | 10 A |
| Velikost proudu D (cURus) | 10 A |
| Č. osvědčení (cURus) | E60693 |

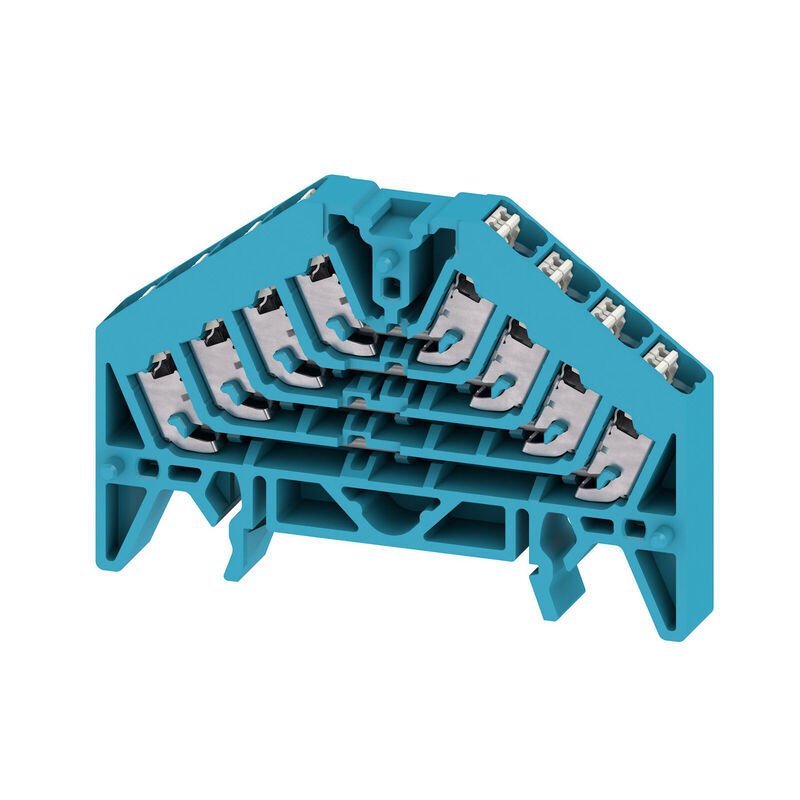

| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36321)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284535) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224741) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1173930000) |
| Uživatelská dokumentace |
[Beipackzettel_PRV_PPV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35353)
[Usage of terminals in EXi atmospheres](https://mdcop.weidmueller.com/mediadelivery/asset/900_73881) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-05 |
| ECLASS 14.0 | 27-25-01-05 |
| Schválení |      |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
