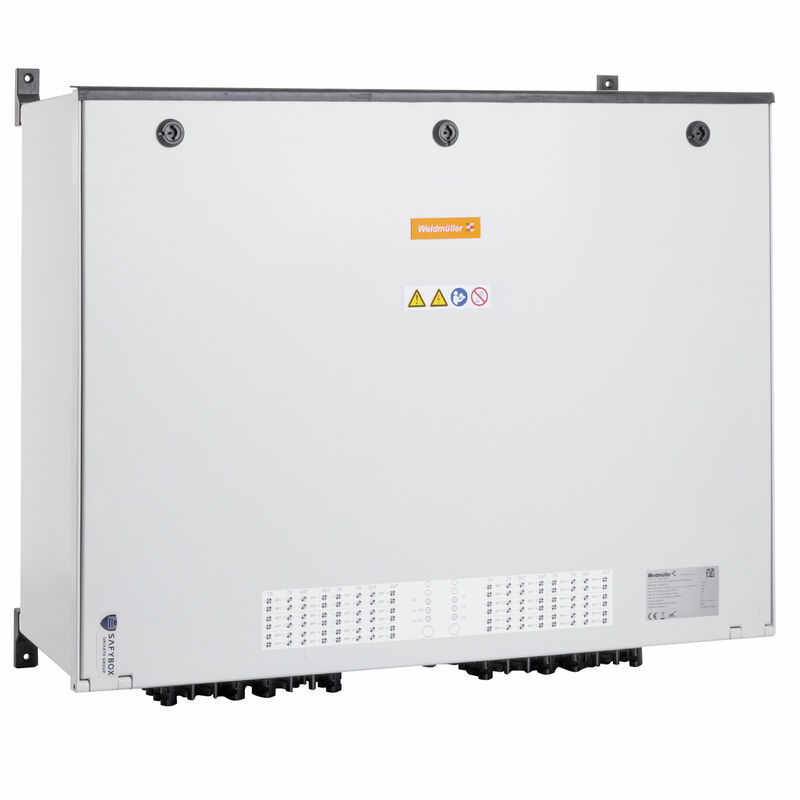

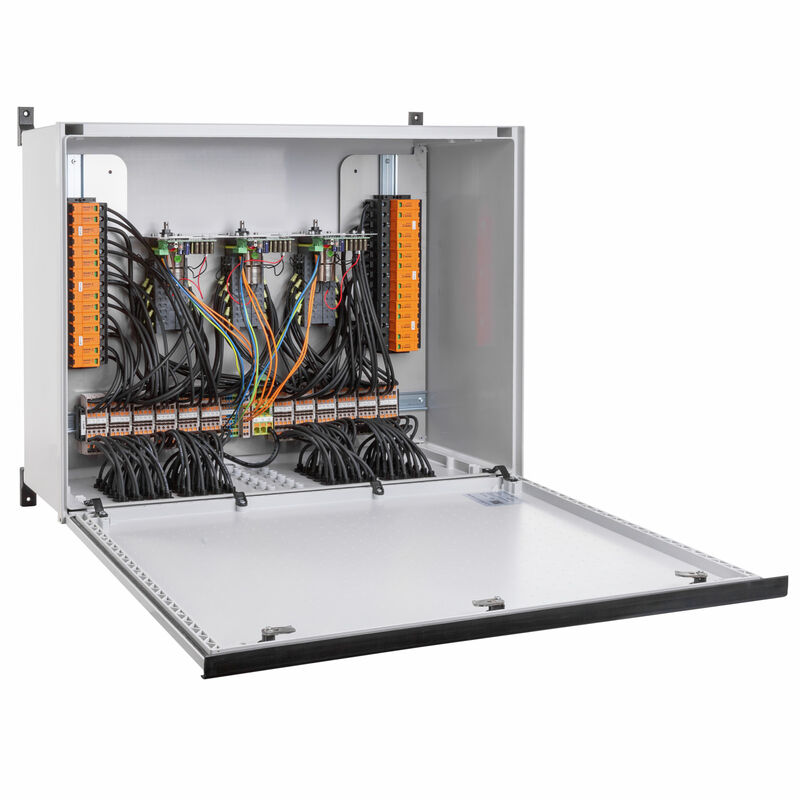

PVC DC 2I 2O 12MPP RD SPD1R WM4 11

Fotovoltaikus egységek, Összekötő doboz, Tűzvédelmi kapcsoló, PV Next, 12 MPP, 2 bemenet / 2 kimenet MPP-nként, Túlfeszültség-védelem I/II, Távoli leválasztó, WM4C, 1100 V

Cikkszám 8000130057

Tulajdonságok

Általános rendelési adatok

Változat	Fotovoltaikus egységek, Összekötő doboz, Tűzvédelmi kapcsoló, PV Next, 12 MPP, 2 bemenet / 2 kimenet MPP-nként, Túlfeszültség-védelem I/II, Távoli leválasztó, WM4C, 1100 V
Rendelési szám	8000130057
Típus	PVC DC 2I 2O 12MPP RD SPD1R WM4 11
GTIN (EAN)	4099987231800
Qty.	1 Darab

Méretek és tömegek

Mélység	307 mm
Mélység (coll)	12,087 inch
Magasság	640 mm
Magasság (coll)	25,197 inch
Szélesség	800 mm
Szélesség (coll)	31,496 inch
Nettó tömeg	30 874 g

Hőmérsékletek

Ambient temperature	-25 °C…50 °C
Páratartalom	5 – 90 % páralecsapódás nem megengedett

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel
REACH SVHC	No SVHC above 0.1 wt%

Garancia

Időköz

5 év

Elektromos jellemzők

Névleges DC feszültség	1 100 V
Névleges rövid idejű áramállóság	Névleges áram: 51,25 A
Áram/maximális teljesítménypont	41 A

Ház

Fedél	Zsanéros ajtó
Felszerelés típusa	Falra szerelés
Ház kiegészítő	Tartólábakon keresztül
String csatlakozási típusa	Dugasz WM4C
Szigetelőanyag	Poliészter üvegszálerősítésű, polikarbonát
Védettségi osztály	II
Ütésállóság	Az IEC 62262 szerint IK10

Általános adatok

Installation location	Védett kültéri terület (a tengertől mért távolság >1 km)
Szabványok	EN 61439-2 OVE-Directive R 11-1:2022-05-01 EN 61643-31
Védelmi osztály	IP65

Bemenetek

Biztosíték típusa	Sem biztosítóbetét sem tartó
Csőbemenetek száma	24
DC-bemenet + és –	Vezetékcsatlakozás: Csatlakozás típusa: WM4C csatlakozó Vezetékkeresztmetszet, min.: 4 mm² Huzalkeresztmetszet, max.: 6 mm²
DC-bemenetek max. száma	maximális teljesítménypontonként 2 bemenet, párhuzamosan kötve
Funkcionális földelés-csatlakozó	Kábelbevezetés: Kábelbevezetések száma: 2 Vezetékcsatlakozó: Csatlakozás típusa: PUSH IN aktuátorral Flexibilis, max. H05(07) V-K: 25 mm² érvéghüvellyel, DIN 46228 1. rész, max.: 16 mm²
Maximális teljesítménypontok (MPP) száma	12
String bemenetek száma/MPP	≤ 2
Túlfeszültség-védelem segédérintkező	Kábelbevezetés: Kábelbevezetések száma: 1 Vezetékcsatlakozó: Csatlakozás típusa: PUSH IN aktuátorral Flexibilis, max. H05(07) V-K: 2,5 mm² érvéghüvellyel, DIN 46228 1. rész, max.: 2,5 mm²
Bemenetek száma	24

Kimenetek

DC-kimenet + és –	Vezetékcsatlakozás: Csatlakozás típusa: WM4C csatlakozó Vezetékkeresztmetszet, min.: 4 mm² Huzalkeresztmetszet, max.: 6 mm²
DC-kimenetek max. száma	maximális teljesítménypontonként 2 kimenet, párhuzamosan kötve

Távoli leválasztó

Automatikus visszazáródás feszültségesés után	Igen
Működtetési ciklusok száma	10000
Vezérlőfeszültség	100 V AC - 250 V AC 50/60Hz
Távoli leválasztó segédérintkező	Kábelbevezetés: Kábelbevezetések száma: 1 Vezetékcsatlakozó: Csatlakozás típusa: PUSH IN aktuátorral Flexibilis, max. H05(07) V-K: 2,5 mm² érvéghüvellyel, DIN 46228 1. rész, max.: 2,5 mm²
Távoli leválasztó vezérlő érintkező	Kábelbevezetés: Kábelbevezetések száma: 1 Vezetékcsatlakozó: Csatlakozás típusa: PUSH IN aktuátorral Flexibilis, max. H05(07) V-K: 2,5 mm² érvéghüvellyel, DIN 46228 1. rész, max.: 2,5 mm²
Az áramkör megszakításának típusa	Feszültség alatti kioldás
Kikapcsolási idő	1,5 s
Kapcsoló áramfelvétele	Kapcsoló típusa: Tűzvédelmi kapcsoló Áramfelvétel, megjegyzés: A csúcsáram csak rövid időre jelenik meg, amikor a tűzvédelmi kapcsoló kondenzátorait előzőleg teljesen kisütötték. Csúcs áramfelvétel: 900 mA Folyamatos áramfelvétel: 90 mA
Megszakító ciklusok száma névleges áramon	300
Leválasztó kapcsoló megvalósítás	Távoli leválasztó a készülékházban
Leválasztó kapcsoló kapacitása	DC-PV1

Túlfeszültség-védelem, DC oldal

I rövidzárlati áram_SCPV	11 000 A
Kisülési áram I_n (8/20 µs)	20 kA
Készenléti teljesítményfelvétel, P_C	<0,2 W
Levezetőáram, max. (8/20 µs)	40 kA
Maximális folyamatos DC üzemi feszültség UCPV mód +/-, -/PE, +/PE	1 100 V
PV rendszerfeszültség, max. U_cpv	1 100 V
Requirements class	I./II. típus
Szabványok	EN 61439-2 OVE-Directive R 11-1:2022-05-01 EN 61643-31
Túlfeszültség-védelem, DC oldal	1000 V I+II. típus
U védelmi szint_p (+/- , -/PE , +/PE)	≤ 3.8 kV
U védelmi szint_p (+/-)	≤ 3.8 kV
U védelmi szint_p (+/PE)	≤ 3.8 kV
U védelmi szint_p (-/PE)	≤ 3.8 kV
Villám mérési áram I_imp (10/350 µs)	6.25 kA
Összes kisülési áram I_total (10/350µs)	12,5 kA
Összes kisülési áram I_total (8/20 µs)	50 kA

Letöltések

Approval/Certificate/Document of Conformity	[Declaration of conformity for PV fireman switches](https://mdcop.weidmueller.com/mediadelivery/asset/900_307706)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_323046)
Technical Documentation	[Schematic diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_321881) [Customer drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_321887)
User Documentation	[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571) [MANUAL PV NEXT RD DE/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262445)
Katalógusok	[Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp)

Besorolások

ETIM 6.0	EC002928
ETIM 7.0	EC002928
ETIM 8.0	EC003857
ETIM 9.0	EC003857
ETIM 10.0	EC003857
ECLASS 9.0	22-57-92-03
ECLASS 9,1	22-57-02-90
ECLASS 10.0	22-57-02-90
ECLASS 11.0	22-57-02-92
ECLASS 12.0	22-57-02-92
ECLASS 13.0	22-57-02-92
ECLASS 14.0	22-57-02-92
ECLASS 15.0	22-57-02-92

Tanúsítványok

ROHS

Megfelel
