Vlastnosti
| Verze | Propojka (svorka), Přišroubováno, Šedá, 41 A, Počet pólů: 10, Rozteč v mm (P): 8.00, Izolované: Ne, Šířka: 77.1 mm |
| Číslo objednávky | 0457000000 |

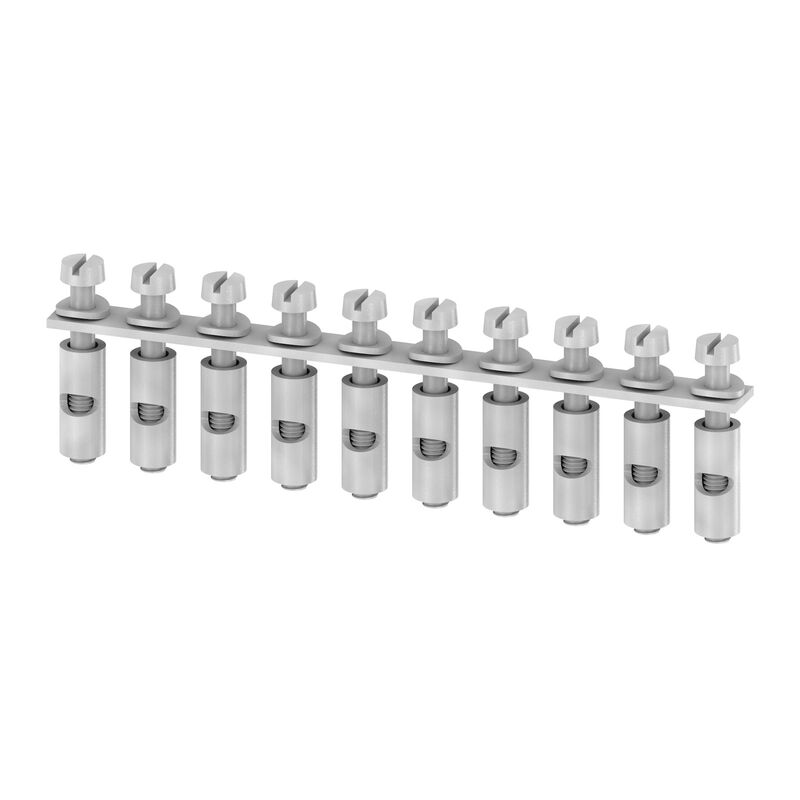

| Typ | Q 10 SAK6N |
| GTIN (EAN) | 4008190153762 |
| Množství | 20 ks |
| Hloubka | 20,5 mm |
| Hloubka (v palcích) | 0,807 inch |
| Výška | 6 mm |
| Výška (v palcích) | 0,236 inch |
| Šířka | 77,1 mm |
| Šířka (v palcích) | 3,035 inch |
| Čistá hmotnost | 24 g |
| Skladovací teplota | -25 °C...55 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | CuSn |
| Barevný | Šedá |
| Verze | pro příčnou propojku |
| Návod k instalaci | Přímá montáž |
| Typ upevnění | Přišroubováno |
| Verze testovaná ve výbušném prostředí | Ne |
| Jmenovitý proud, 2 póly | 57 A |
| Jmenovitý proud, více pólů | 32 A |
| Počet propojených svorkovnic | 10 |
| Typ | Spojovací konektor |
| Rozteč v mm (P) | 8 mm |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 10 |
| Jmenovitý proud | 41 A |
| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59130) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0457000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0457000000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Shoda |
Je příslušenstvím
-
ID výrobku:0193260000Obalová jednotka:100 ks
Průchozí svorkovnice, Šroubové připojení, béžová / žlutá, 6 mm², 41 A, 800 V, Počet připojení: 2, Počet úrovní: 1, TS 32, V-2, PA 66, 100 °C
-
ID výrobku:0193280000Obalová jednotka:100 ks
Průchozí svorkovnice, Šroubové připojení, Modrá, 6 mm², 41 A, 800 V, Počet připojení: 2, Počet úrovní: 1, TS 32, V-2, PA 66, 100 °C
-
ID výrobku:0380580000Obalová jednotka:100 ks
Průchozí svorkovnice, Šroubové připojení, Modrá, 6 mm², 41 A, 800 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-2, PA 66, 100 °C
-
ID výrobku:0380560000Obalová jednotka:100 ks
Průchozí svorkovnice, Šroubové připojení, béžová / žlutá, 6 mm², 41 A, 800 V, Počet připojení: 2, Počet úrovní: 1, TS 35, V-2, PA 66, 100 °C
