Vlastnosti
| Verze | Propojka (svorka), Přišroubováno, Šedá, 24 A, Počet pólů: 4, Rozteč v mm (P): 6.10, Izolované: Ne, Šířka: 23.3 mm |
| Číslo objednávky | 0336600000 |

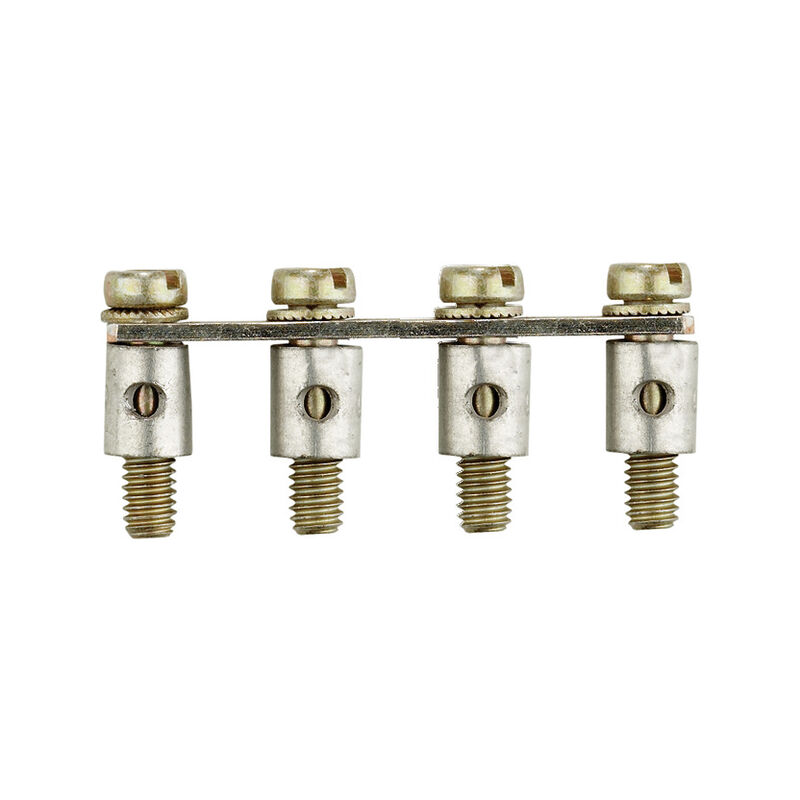

| Typ | Q 4 AKZ4 |
| GTIN (EAN) | 4008190096656 |
| Množství | 50 ks |
| Hloubka | 9,9 mm |
| Hloubka (v palcích) | 0,39 inch |
| Výška | 4 mm |
| Výška (v palcích) | 0,157 inch |
| Šířka | 23,3 mm |
| Šířka (v palcích) | 0,917 inch |
| Čistá hmotnost | 3,06 g |
| Skladovací teplota | -25 °C...55 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Cu Zn |
| Barevný | Šedá |
| Verze | pro příčnou propojku |
| Návod k instalaci | Přímá montáž |
| Typ upevnění | Přišroubováno |
| Verze testovaná ve výbušném prostředí | Ne |
| Jmenovitý proud, 2 póly | 32 A |
| Jmenovitý proud, více pólů | 32 A |
| Počet propojených svorkovnic | 4 |
| Typ | Spojovací konektor |
| Rozteč v mm (P) | 6,1 mm |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 4 |
| Jmenovitý proud | 24 A |
| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59009) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0336600000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0336600000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Shoda |
Je příslušenstvím
-
ID výrobku:0210060000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 24 V, 24 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0538960000Obalová jednotka:25 ks
Komponentová svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 380 V, 380 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0210460000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 24 V, 24 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0538860000Obalová jednotka:25 ks
Komponentová svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 380 V, 380 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:8014720000Obalová jednotka:10 ks
Komponentová svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 400 V, 400 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0396360000Obalová jednotka:25 ks
Komponentová svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 380 V, 380 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0538980000Obalová jednotka:25 ks
Komponentová svorkovnice, Šroubové připojení, Modrá, 4 mm², 380 V, 380 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0396660000Obalová jednotka:25 ks
Komponentová svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 380 V, 380 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0396760000Obalová jednotka:25 ks
Komponentová svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 380 V, 380 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0396960000Obalová jednotka:25 ks
Komponentová svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 24 V, 24 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0539060000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 24 V, 24 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0210260000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 24 V, 24 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0396860000Obalová jednotka:25 ks
Komponentová svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 380 V, 380 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0355480000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, Modrá, 4 mm², 500 V, 500 V, Počet připojení: 4, Počet úrovní: 2, TS 32, V-2, PA 66
-
ID výrobku:0355460000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 500 V, 500 V, Počet připojení: 4, Počet úrovní: 2, TS 32, V-2, PA 66
-
ID výrobku:0590260000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 500 V, 400 V, Počet připojení: 4, Počet úrovní: 2, TS 32, V-2, PA 66
-
ID výrobku:0590060000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 500 V, 400 V, Počet připojení: 4, Počet úrovní: 2, TS 32, V-2, PA 66
-
ID výrobku:0590080000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, Modrá, 4 mm², 500 V, 500 V, Počet připojení: 4, Počet úrovní: 2, TS 32, V-2, PA 66
-
ID výrobku:0590160000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 500 V, 400 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0590180000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, Modrá, 4 mm², 500 V, 400 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0527660000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 500 V, 400 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0527680000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, Modrá, 4 mm², 500 V, 500 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:1572700000Obalová jednotka:50 ks
Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 800 V, 800 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0363660000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 500 V, 500 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0363680000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, Modrá, 4 mm², 500 V, 500 V, Počet připojení: 4, Počet úrovní: 2, TS 35, V-2, PA 66
-
ID výrobku:0321560000Obalová jednotka:100 ks
Průchozí svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 32 A, 400 V, Počet připojení: 2, Počet úrovní: 1, Montážní deska, V-2, PA 66, 100 °C
-
ID výrobku:0380260000Obalová jednotka:100 ks
PE svorka, Šroubové připojení, Žlutá, Zelená, 4 mm², 500 V, Počet připojení: 2, Počet úrovní: 1, TS 15, V-0, Wemid
-
ID výrobku:0484060000Obalová jednotka:25 ks
Komponentová svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 380 V, 380 V, Počet připojení: 4, Počet úrovní: 2, TS 32, V-2, PA 66
-
ID výrobku:0523760000Obalová jednotka:25 ks
Komponentová svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 380 V, 380 V, Počet připojení: 4, Počet úrovní: 2, TS 32, V-2, PA 66
-
ID výrobku:0642760000Obalová jednotka:25 ks
Komponentová svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 380 V, 380 V, Počet připojení: 4, Počet úrovní: 2, TS 32, V-2, PA 66
-
ID výrobku:0210160000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 24 V, 24 V, Počet připojení: 4, Počet úrovní: 2, TS 32, V-2, PA 66
-
ID výrobku:0544660000Obalová jednotka:25 ks
Komponentová svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 380 V, 380 V, Počet připojení: 4, Počet úrovní: 2, TS 32, V-2, PA 66
-
ID výrobku:0569560000Obalová jednotka:25 ks
Vícevrstvá modulární svorka, Šroubové připojení, béžová / žlutá, 4 mm², 115 V, 115 V, Počet připojení: 4, Počet úrovní: 2, TS 32, V-2, PA 66
-
ID výrobku:0467960000Obalová jednotka:25 ks
Komponentová svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 380 V, 380 V, Počet připojení: 4, Počet úrovní: 2, TS 32, V-2, PA 66
-
ID výrobku:0489560000Obalová jednotka:100 ks
Průchozí svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 32 A, 690 V, Počet připojení: 2, Počet úrovní: 1, TS 15, V-2, PA 66, 100 °C
-
ID výrobku:0359560000Obalová jednotka:10 ks
Průchozí svorkovnice, Šroubové připojení, béžová / žlutá, Tmavě béžová, 4 mm², 32 A, 400 V, Počet připojení: 2, Počet úrovní: 1, TS 15, V-2, PA 66, Wemid, 130 °C
-
ID výrobku:9537110000Obalová jednotka:100 ks
Průchozí svorkovnice, Šroubové připojení, Béžová, 4 mm², 32 A, 400 V, Počet připojení: 2, Počet úrovní: 1, TS 15, V-0, Wemid, 120 °C
-
ID výrobku:1538260000Obalová jednotka:100 ks
Průchozí svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 32 A, 400 V, Počet připojení: 2, Počet úrovní: 1, TS 15, V-2, PA 66, 100 °C
-
ID výrobku:0294360000Obalová jednotka:100 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 4 mm², 32 A, 400 V, Počet připojení: 2, Počet úrovní: 1, TS 15, V-0, Wemid, 130 °C
-
ID výrobku:0294380000Obalová jednotka:100 ks
Průchozí svorkovnice, Šroubové připojení, Modrá, 4 mm², 32 A, 400 V, Počet připojení: 2, Počet úrovní: 1, TS 15, V-0, Wemid, 130 °C
-
ID výrobku:0366560000Obalová jednotka:10 ks
Průchozí svorkovnice, Šroubové připojení, béžová / žlutá, 4 mm², 32 A, 690 V, Počet připojení: 20, Počet úrovní: 1, TS 15, V-2, PA 66, 100 °C
-
ID výrobku:0359660000Obalová jednotka:10 ks
Průchozí svorkovnice, Šroubové připojení, béžová / žlutá, Tmavě béžová, 4 mm², 32 A, 400 V, Počet připojení: 2, Počet úrovní: 1, TS 15, V-2, PA 66, Wemid, 130 °C
-
ID výrobku:0294320000Obalová jednotka:100 ks
Průchozí svorkovnice, Šroubové připojení, Středně žlutá, 4 mm², 32 A, 400 V, Počet připojení: 2, Počet úrovní: 1, TS 15, V-0, 5 VA, KrG, 130 °C
