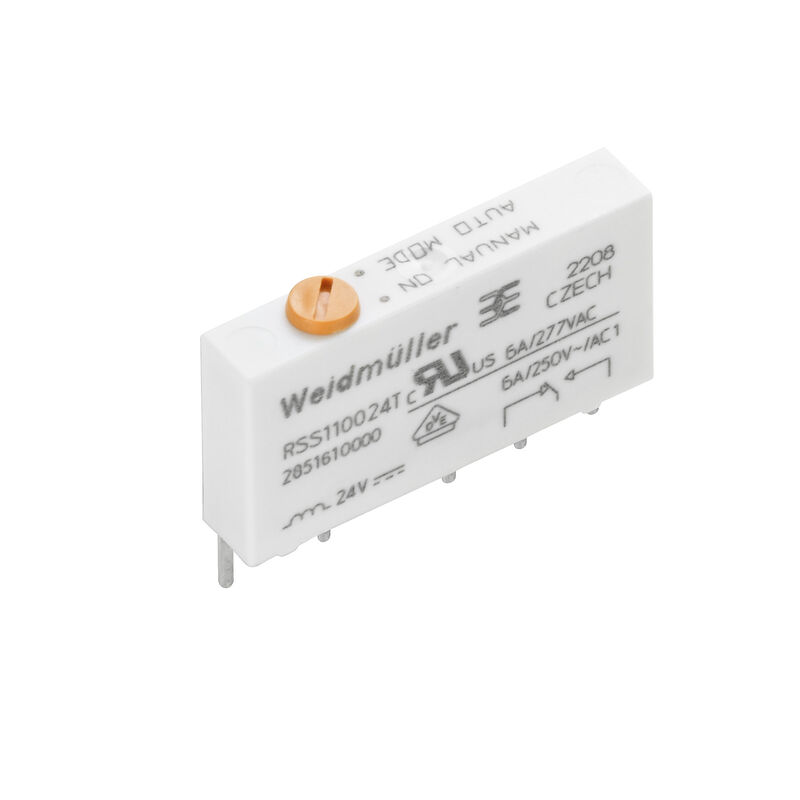

RSS110024T
TERMSERIES, Relé, Počet kontaktů: 1, CO contact AgSnO, Jmenovité řídicí napětí: 24 V DC, Trvalý proud: 6 A, Zásuvné připojení Plug-in, Testovací tlačítko k dispozici: Ano
Vlastnosti
| Verze | TERMSERIES, Relé, Počet kontaktů: 1, CO contact AgSnO, Jmenovité řídicí napětí: 24 V DC, Trvalý proud: 6 A, Zásuvné připojení Plug-in, Testovací tlačítko k dispozici: Ano |
| Číslo objednávky | 2851610000 |
| Typ | RSS110024T |
| GTIN (EAN) | 4064675469964 |
| Množství | 20 ks |
| Hloubka | 16 mm |
| Hloubka (v palcích) | 0,63 inch |
| Výška | 28 mm |
| Výška (v palcích) | 1,102 inch |
| Šířka | 5 mm |
| Šířka (v palcích) | 0,197 inch |
| Čistá hmotnost | 0,325 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...85 °C |
| Vlhkost | Relativní vlhkost 5-85%, Tu = 40 °C, bez kondenzace |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Č. osvědčení (cURus) | E522350 |
| Jmenovité řídicí napětí | 24 V DC |
| Jmenovitý proud DC | 7.1 mA |
| Jmenovité výkonové údaje | 170 mW |
| Odpor cívky | 3390 Ω ± 10 % |
| Ukazatel stavu | Ne |
| Rated switching voltage | 250 V AC |
| Max. četnost spínání při jmenovité zátěži | 0,1 Hz |
| Max. spínací napětí, DC | 250 V |
| Min. spínací výkon | 100 mA @ 12 V |
| Špičkový proud | 30 A / 20 ms |
| AC spínací výkon (odporový), max. | 1500 VA |
| DC spínací výkon (odporový), max. | 144 W @ 24 V |
| Odložení zapnutí | <13 ms |
| Odložení vypnutí | approx. 5 ms |
| Typ kontaktu | 1 CO contact (AgSnO) |
| Mechanická životnost | 10x 106 spínací cykly |
| Provozní nadmořská výška |
≤ 2000 m
nad hladinou moře |
| Testovací tlačítko k dispozici | Ano |
| Verze testovacího tlačítka | uzamykatelné |
| Indikátor pozice mechanického přepínače | Ne |
| Barevný | Bílá |
| Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže | ≥ 6 mm |
| Dielektrická pevnost, kontrolní strana - strana zátěže | 4 kVeff / 1 min. |
| Dielektrická pevnost otevřeného kontaktu | 1 kVeff / 1 min |
| Č. osvědčení (VDE) | 40054910 |
| Č. osvědčení (cURus) | E522350 |
| Metoda připojení vodiče | Zásuvné připojení Plug-in |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_244939) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2851610000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E522350 |
