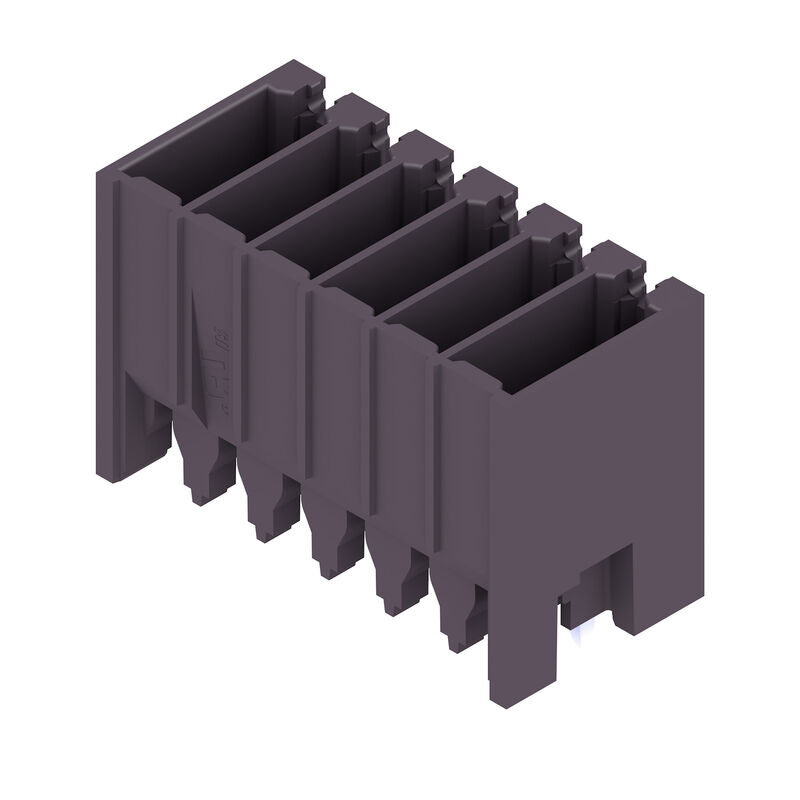

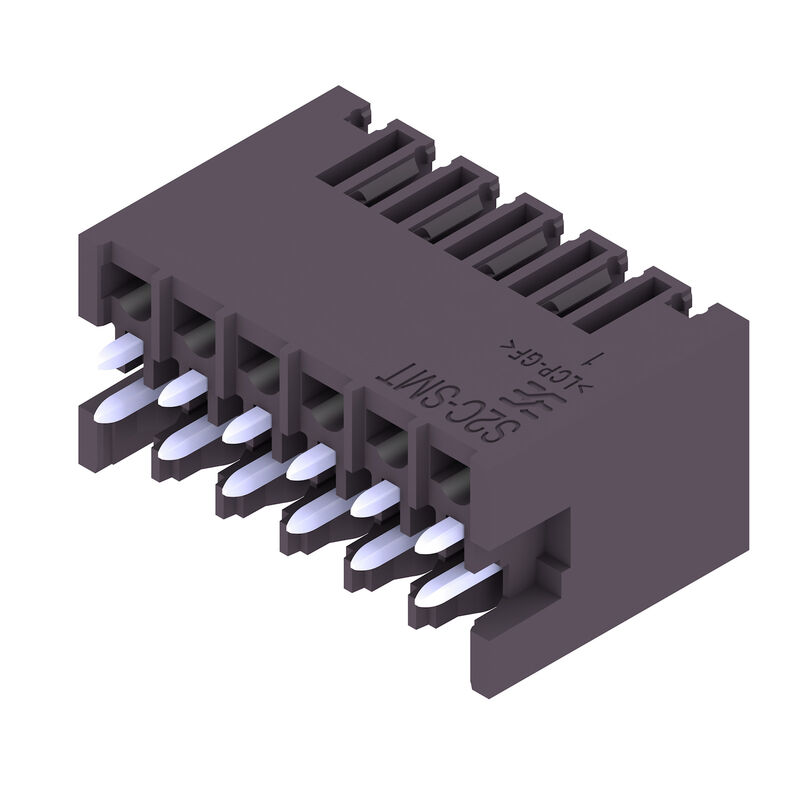

S2C-SMT 3.50/12/180G 1.5SN BK RL
Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 12, 180°, Pájecí kolík, délka (l): 1.5 mm, pocínované, černá, Tape
ID výrobku
1358920000
| Verze | Zásuvný konektor PCB plug in, řada kolíků, zavřená strana, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 12, 180°, Pájecí kolík, délka (l): 1.5 mm, pocínované, černá, Tape |
| Číslo objednávky | 1358920000 |
| Typ | S2C-SMT 3.50/12/180G 1.5SN BK RL |
| GTIN (EAN) | 4050118162110 |
| Množství | 175 ks |
| Údaje výrobku |
IEC: 200 V / 13.4 A UL: 150 V / 10 A |
| Balení | Tape |
| Hloubka | 10,8 mm |
| Hloubka (v palcích) | 0,425 inch |
| Výška | 15,7 mm |
| Výška (v palcích) | 0,618 inch |
| Nejvyšší nebo nejnižší verze | 14,2 mm |
| Šířka | 22,4 mm |
| Šířka (v palcích) | 0,882 inch |
| Čistá hmotnost | 3,403 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Skupina produktů | OMNIMATE Signal - řada B2C/S2C 3,50 - 2řadé |
| Typ připojení | Připojení desky |
| Montáž na PCB desku | Připojení pájením přetavením průchozím otvorem |
| Rozteč v mm (P) | 3,5 mm |
| Rozteč v palcích (P) | 0,138 " |
| Výstupní tvarovka | 180° |
| Počet pólů | 12 |
| Počet pájených kolíků na pól | 1 |
| Pájecí kolík, délka (l) | 1,5 mm |
| Tolerance délky pájecích pinů | 0 / -0,3 mm |
| Rozměry pájecích pinů |
d = 1,0 mm
Osmiúhlý |
| Rozměry pájecích pinů = d tolerance | +0,01 / -0,03 mm |
| Průměr otvoru pájecího očka (D) | 1,3 mm |
| Tolerance průměru otvoru pájecího očka (D) | + 0,1 mm |
| Vnější průměr pájecí destičky | 2,1 mm |
| Průměr otvoru šablony | 1,9 mm |
| L1 v mm | 17,5 mm |
| L1 v palcích | 0,689 " |
| Počet řad | 1 |
| Množství řady kolíků | 2 |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106 | Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP20 zapojené/ IP10 nezapojené |
| Může být kódováno | Ano |
| Zásuvná síla / pól, max. | 3,5 N |
| Tažná síla / pól, max. | 3,5 N |
| Izolační materiál | LCP GF |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | IIIb |
| Komparativní index sledování (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | pocínované |
| Struktura vrstev pájeného připojení | 1...3 µm Ni / 2...4 µm Sn matný povrch |
| Struktura vrstev kontaktu konektoru | 1...3 µm Ni / 2...4 µm Sn matný povrch |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| -50 °C | |
| Provozní teplota, max. | 120 °C |
| Teplotní rozsah, instalace, min. | -40 °C |
| Teplotní rozsah, instalace, max. | 120 °C |
| testováno podle normy |
IEC 60664-1
IEC 61984 |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 13,4 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 12 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 200 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 160 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 80 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 2,5 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 2,5 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 2,5 kV |
| Krátkodobý odpor proti zkratovému proudu | 3 x 1 s s 80 A |
| Institut (CSA) | CSA |
| Č. osvědčení (CSA) | 200039-1121690 |
| Jmenovité napětí (aplikační skupina B / CSA) | 150 V |
| Jmenovité napětí (aplikační skupina C / CSA) | 50 V |
| Jmenovité napětí (aplikační skupina D / CSA) | 150 V |
| Jmenovitý proud (aplikační skupina B / CSA) | 9,5 A |
| Jmenovitý proud (aplikační skupina C / CSA) | 9,5 A |
| Jmenovitý proud (aplikační skupina D / CSA) | 9,5 A |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Institut (cURus) | CURUS |
| Č. osvědčení (cURus) | E60693 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 150 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) | 50 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 10 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) | 10 A |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Balení s úrovní ESD | staticky disipativní |
| Balení | Tape |
| Délka VPE | 344 mm |
| Šířka VPE | 330 mm |
| Výška VPE | 64 mm |
| Hloubka pásky (T2) | 19,8 mm |
| Šířka pásky (Š) | 44 mm |
| Hloubka obalu pásky (K0) | 19,3 mm |
| Výška obalu pásky (A0) | 11,1 mm |
| Šířka obalu pásky (B0) | 33,3 mm |
| Separace obalu pásky (P1) | 20 mm |
| Separace otvoru pásky (E) | 1,75 mm |
| Separace obalu pásky (F) | 20,2 mm |
| Průměr cívky pásky ∅ (A) | 330 mm |
| Odpor povrchu | Rs = 109 - 1012 Ω |
| Šířkový vytahovací blok (WPPP) | 10 mm |
| Délkový vytahovací blok (LPPP) | 15,6 mm |
| Průměr povrchu vytažení (ø Dmax.) | 9 mm |
| Výstupek 1, vytahovací blok (L01 (PPP)) | 7,8 mm |
| Výstupek 2, vytahovací blok (P02 (PPP)) | 7,8 mm |
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Poznámky |
|
| Osvědčení/Certifikát/Prohlášení o shodě | |
| Technické údaje | |
| CADENAS eCATALOG | |
| Oznámení o změně produktu | |
| Katalogy | |
| Brožury | |
| Bílý papír, povrchová montážní technologie |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ETIM 10.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ECLASS 15.0 | 27-46-02-01 |
-
