SAI-H4-M12-S
Obrázek výrobku
SAI-H4-M12-S

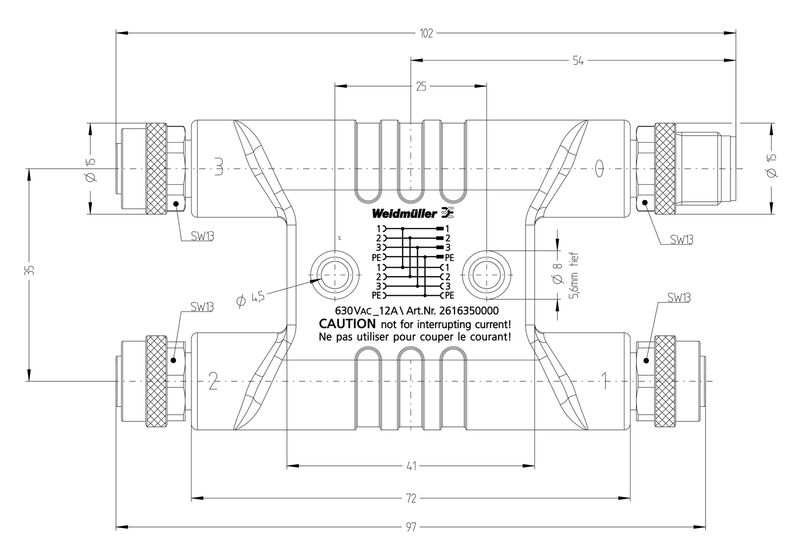

Výkres
SAI-H4-M12-S
Connection diagram
SAI-H4-M12-S

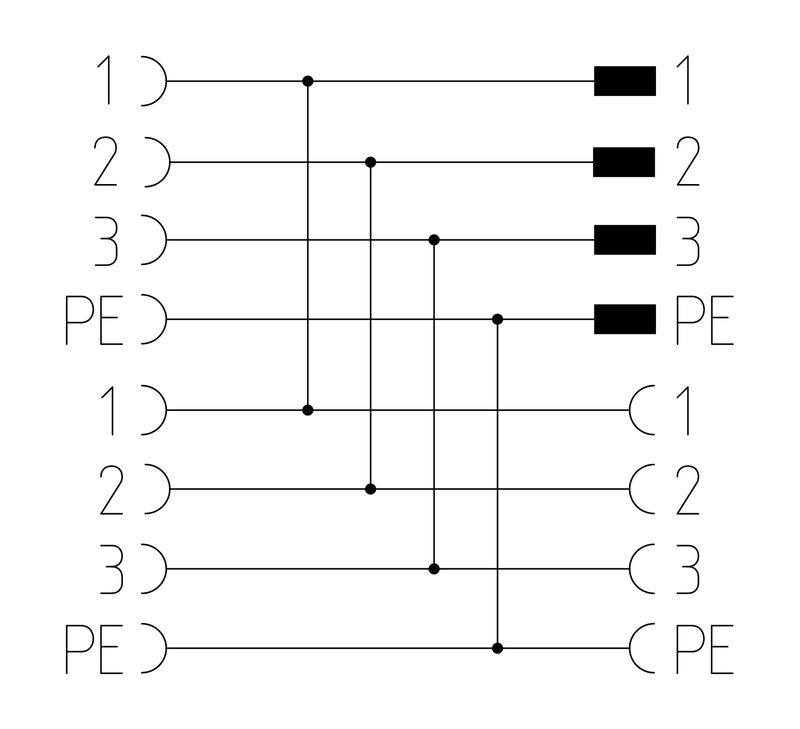

Schéma pólů
Socket
SAI-H4-M12-S
Schéma pólů
Plug

SAI-H4-M12-S

Konektor Y

ID výrobku 2616350000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příbuzné výrobky 20
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Údaje o připojení Technické údaje – upravitelné zásuvné konektory Standardy Obecné údaje Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E310075

Všeobecné objednací údaje

Verze
Konektor Y
Číslo objednávky
2616350000
Typ
SAI-H4-M12-S
GTIN (EAN)
4050118621365
Množství
1  ks

Rozměry a hmotnosti

Čistá hmotnost
50  g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
4060c755-8d0b-4d43-bdb3-4ffabe9d7497

Údaje o připojení

Jednotlivý výstup 1 - zásuvný konektor
M12 konektor samice
Jednotlivý výstup 2 - zásuvný konektor
M12 konektor samice
Jednotlivý výstup 3 - zásuvný konektor
M12 konektor samice
Skupinový výstup - zásuvný konektor
M12 konektor samec
Utahovací moment
M12: 0,8 - 1,2 Nm

Technické údaje – upravitelné zásuvné konektory

Hlavní materiál krytu
TPU
Jmenovitý proud
12  A
Kabelová průchodka
M 12
Kódování
S-coded
Odpor izolace
≥ 100 MΩ
Povrch kontaktu
Pozlacené
Počet pólů
4
Připojení stínění
Ne
Rozsah teplot krytu
-30…+90 °C
Stupeň krytí
IP67
Závažnost znečištění
3

Standardy

Standardní konektor
IEC 61076-2-111

Obecné údaje

Hlavní materiál krytu
TPU
Jmenovité napětí
630 V AC
Jmenovitý proud
12  A
Kabelová průchodka
M 12
Kódování
S-coded
Odpor izolace
≥ 100 MΩ
Povrch kontaktu
Pozlacené
Počet pólů
4
Připojení 1
M12/M12
Připojení 2
Šroub
Připojení stínění
Ne
Rozsah teplot krytu
-30…+90 °C
Stupeň krytí
IP67
Vnější prům. vodiče
-
Závažnost znečištění
3

Klasifikace

ETIM 6.0
EC002925
ETIM 7.0
EC002925
ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 9.0
27-44-01-06
ECLASS 9.1
27-44-01-06
ECLASS 10.0
27-44-01-06
ECLASS 11.0
27-44-01-06
ECLASS 12.0
27-44-01-06
ECLASS 13.0
27-44-01-06
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
