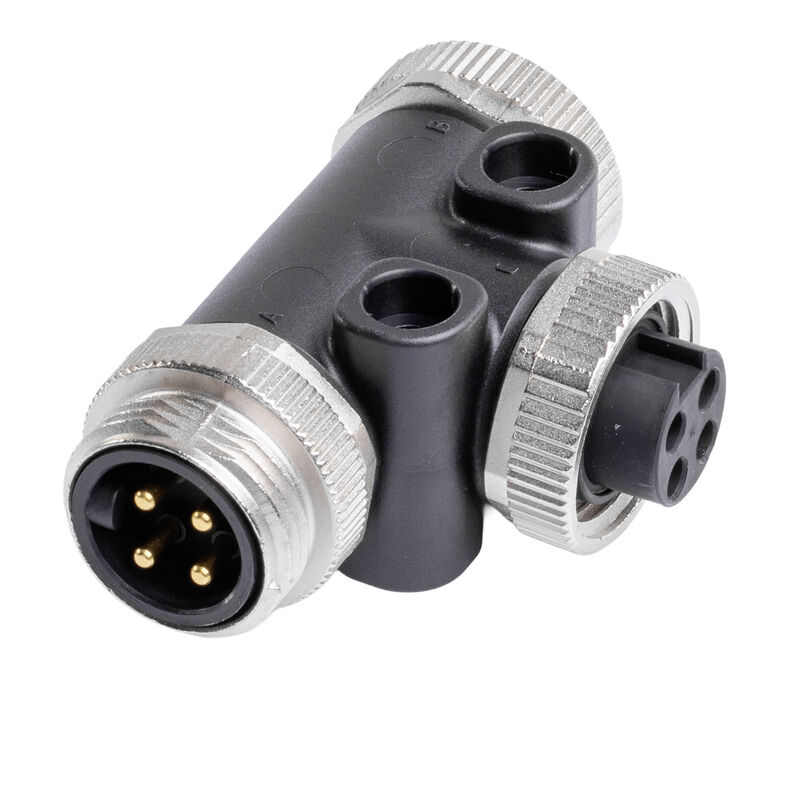

SAI-Y-7/8 4P
SAI-Y-7/8 4P
Dimensioned drawing
SAI-Y-7/8 4P
Pole scheme
Male
SAI-Y-7/8 4P
Pole scheme
Female
SAI-Y-7/8 4P
Wiring diagram

SAI-Y-7/8 4P

Konektor Y, 7/8", Rozvaděč

Produkt ID 1413930000
Download datablad Mühendislik desteği Ürün İndirmleri
Anvendte produkter 3
Osvědčení Všeobecné objednací údaje Abmessungen und Gewichte Shoda produktu s prostředím 결선 데이터 Technical data customisable plug-in connectors Общие данные Classifications

Osvědčení

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Všeobecné objednací údaje

버전
Konektor Y, 7/8", Rozvaděč
주문 번호
1413930000
유형
SAI-Y-7/8 4P
GTIN(EAN)
4050118214932
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
72,4 g

Shoda produktu s prostředím

RoHS 준수 상태
V souladu s výjimkou
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7baf363e-d867-435e-844e-c01f32ebf146

결선 데이터

1. szimpla kivitelezés - dugaszoló csatlakozó
Гнездо 7/8 дюйма
Sortie groupe - connecteur débrochable
7/8" pin
Uscita singola 2 - connettore plug-in
7/8" socket
조임 토크
7/8": 1.5 Nm

Technical data customisable plug-in connectors

공칭 전압
400 V
극 수
4
나사선 링 재질
Brass, nickel-plated
보호 등급
IP67
IP68
실드 결선
No
오염 심각도
3
절연 저항
1010 Ω
접점 표면
Au (Gold)
정격 전류
7 A
코딩
none
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+80 °C

Общие данные

AF 사이즈
24 mm
결선 1
7/8"
결선 2
Screw
결선 나사산
7/8"
공칭 전압
400 V
극 수
4
보호 등급
IP67
IP68
실드 결선
No
오염 심각도
3
절연 저항
1010 Ω
접점 재질, 소켓
CuZn
접점 재질, 핀
CuZn
접점 표면
Au (Gold)
정격 전류
7 A
컨덕터 O.D.
-
코딩
none
플러그 주기
≥ 100
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+80 °C

Classifications

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
