SAI-Y-7/8 5P
SAI-Y-7/8 5P

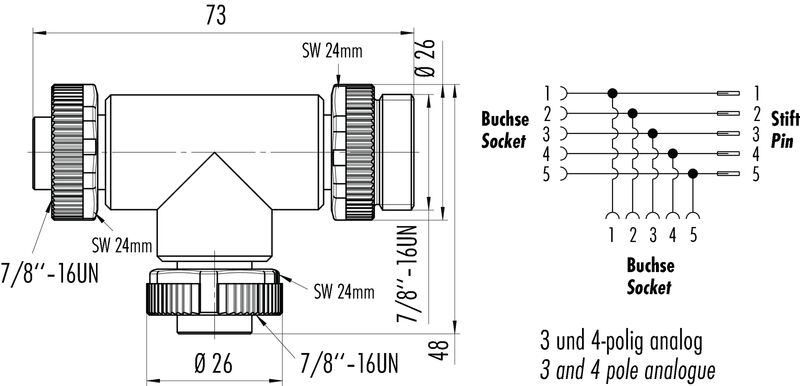

Габаритный чертеж
SAI-Y-7/8 5P
Схема контактов
Male
SAI-Y-7/8 5P
Схема контактов
Socket
SAI-Y-7/8 5P
Схема соединений

SAI-Y-7/8 5P

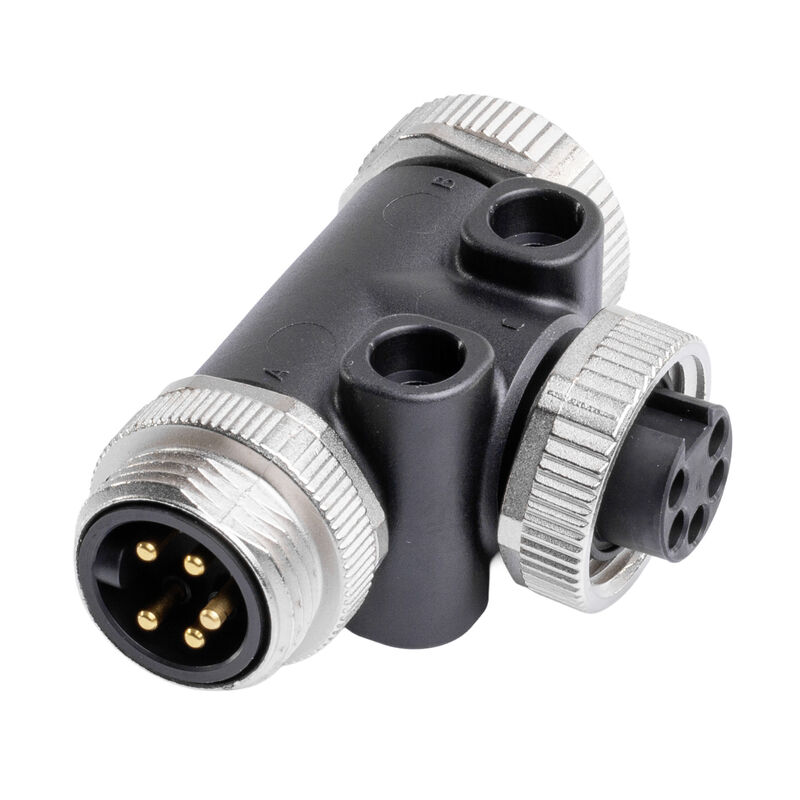

Y connector, 7/8", Power distributor

№ продукта 1413940000
Загрузить спецификации Wsparcie inżynieryjne Pobieranie produktów
Связанные продукты 3
Approvals General ordering data Abmessungen und Gewichte Environmental Product Compliance Данные соединений Технические данные, настраиваемые вставные разъемы Общие данные Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Версия
Y connector, 7/8", Power distributor
Заказ №
1413940000
Тип
SAI-Y-7/8 5P
GTIN (EAN)
4050118214772
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
75 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant with exemption
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7baf363e-d867-435e-844e-c01f32ebf146

Данные соединений

Групповой выход — вставной разъем
Штекер 7/8 дюйма
Момент затяжки
7/8": 1.5 Nm
Одиночный выход 1 — вставной разъем
Гнездо 7/8 дюйма
Одиночный выход 2 — вставной разъем
Гнездо 7/8 дюйма

Технические данные, настраиваемые вставные разъемы

Диапазон температур корпуса
-25…+80 °C
Кодировка
нет
Количество полюсов
5
Материал резьбового кольца
Латунь никелированная
Номинальное напряжение
400 V
Номинальный ток
5,6 A
Основной материал корпуса
PUR
Поверхность контакта
Au (золото)
Сопротивление изоляции
1010 Ом
Степень загрязнения
3
Степень защиты
IP67
IP68
Циклы коммутации
≥ 100
Экранированное соединение
No

Общие данные

Диапазон температур корпуса
-25…+80 °C
Кодировка
нет
Количество полюсов
5
Материал контактов, вилка
CuZn
Материал контактов, гнездо
CuZn
Наружный диаметр провода
-
Номинальное напряжение
400 V
Номинальный ток
5,6 A
Основной материал корпуса
PUR
Поверхность контакта
Au (золото)
Размер под ключ
24 mm
Соединение 1
7/8"
Соединение 2
Винт
Соединительная резьба
7/8"
Сопротивление изоляции
1010 Ом
Степень загрязнения
3
Степень защиты
IP67
IP68
Циклы коммутации
≥ 100
Экранированное соединение
Ne

Classifications

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
