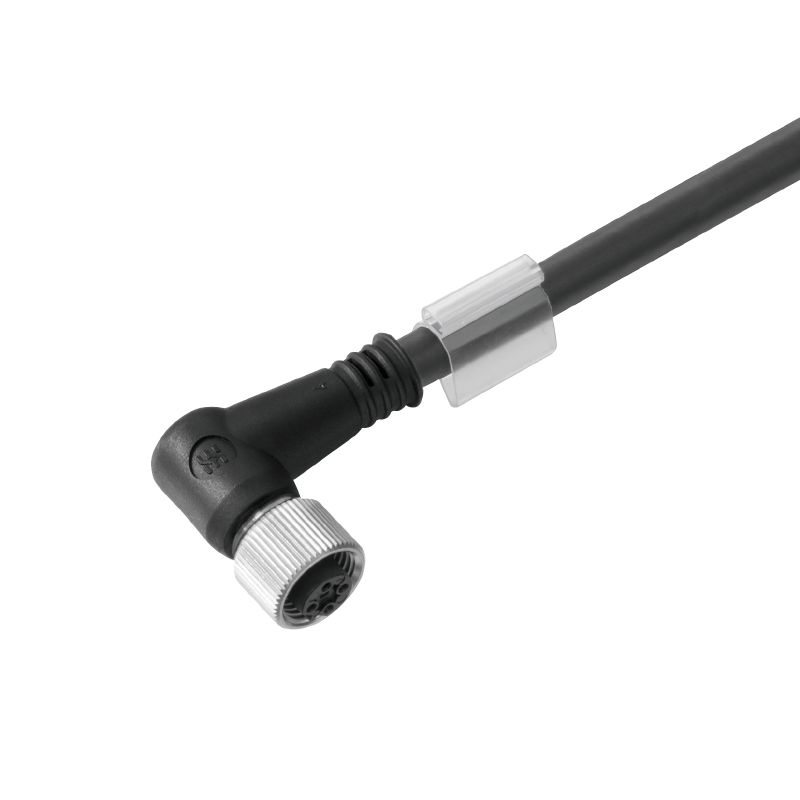

SAIL-M12BW-12S3.0U
Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 12, 3 m, Samice, zahnutý, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne
ID výrobku
1424280300
Vlastnosti
| Verze | Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 12, 3 m, Samice, zahnutý, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne |
| Číslo objednávky | 1424280300 |
| Typ | SAIL-M12BW-12S3.0U |
| GTIN (EAN) | 4050118228915 |
| Množství | 1 ks |
| Čistá hmotnost | 166 g |
| Stav souladu se směrnicí RoHS | Vyhovující |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| Barevné kódování |
černá
žlutá šedá červená / modrá růžová šedá / růžová zelená bílá modrá fialová hnědá červená |
| Barva opláštění | černá |
| Cykly ohybu | 1 mil. |
| Délka kabelu | 3 m |
| Halogen | Ne |
| Izolace | PP |
| Konfigurovatelná délka kabelu | Ne |
| Materiál pláště | PUR |
| Odolnost proti zkrutu | 0 °/m |
| Poloměr ohybu, min., pohyblivý | 12 x průměr kabelu |
| Poloměr ohybu, min., stacionární | 5x průměr kabelu |
| Počet pólů | 12 |
| Průřez jádra | 0,14 mm² |
| Rychlost | 100 m/s |
| Stíněný | Ano |
| Teplotní rozpětí, pohyblivé | -30...90 °C |
| Teplotní rozpětí, stacionární | -40...90 °C |
| Vhodné pro nosiče kabelů | Ano |
| Vnější potah v souladu se stylem UL AWM | 20549 (80 °C / 300 V) |
| Zesítěné vyzařování | Ne |
| Zrychlení | 5 m/s² |
| Žíla v souladu se stylem UL AWM | 10493 (80 °C / 300 V) |
| Cykly zapojování | ≥ 100 |
| Hlavní materiál krytu | TPU |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 30 V |
| Jmenovitý proud | 1,5 A |
| Kódování | A-kódování |
| LED | Ne |
| Materiál kroužku se závitem | Tlakově litý zinek |
| Povrch kontaktu | Pozlacené |
| propojeno můstkem | Ne |
| Připojovací závit | M12 |
| Rozsah teplot krytu | -40 … +85 ° C |
| Stupeň krytí |
IP67
přišroubované IP65 IP66 |
| Utahovací moment | M12: 0,8 - 1,2 Nm |
| Velikost AF | 13 mm |
| Verze | Samice, zahnutý |
| Závažnost znečištění | 3 |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 30 V |
| Standardní konektor | IEC 61076-2-101 |
| Č. osvědčení (cULus) | E307231 |
| Standardní konektor | IEC 61076-2-101 |
| Zástrčka vlevo | M12, A-kódování, IP67, Kontakt samice, S úhlem 90°, Plast, stíněné |
| Zástrčka vpravo | volný konec vodiče |
| Název ilustrace 05 | Schéma připojení |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274315) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1424280300) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E307231 |
