SAIL-M12GM12G-3-1.6T
SAIL-M12GM12G-3-1.6T
SAIL-M12GM12G-3-1.6T
Rozměrový výkres
Male, straight
SAIL-M12GM12G-3-1.6T
Rozměrový výkres
Straight socket
SAIL-M12GM12G-3-1.6T
Schéma pólů
Male
SAIL-M12GM12G-3-1.6T
Schéma pólů
Socket
SAIL-M12GM12G-3-1.6T
Schéma připojení
Schaltbild

SAIL-M12GM12G-3-1.6T

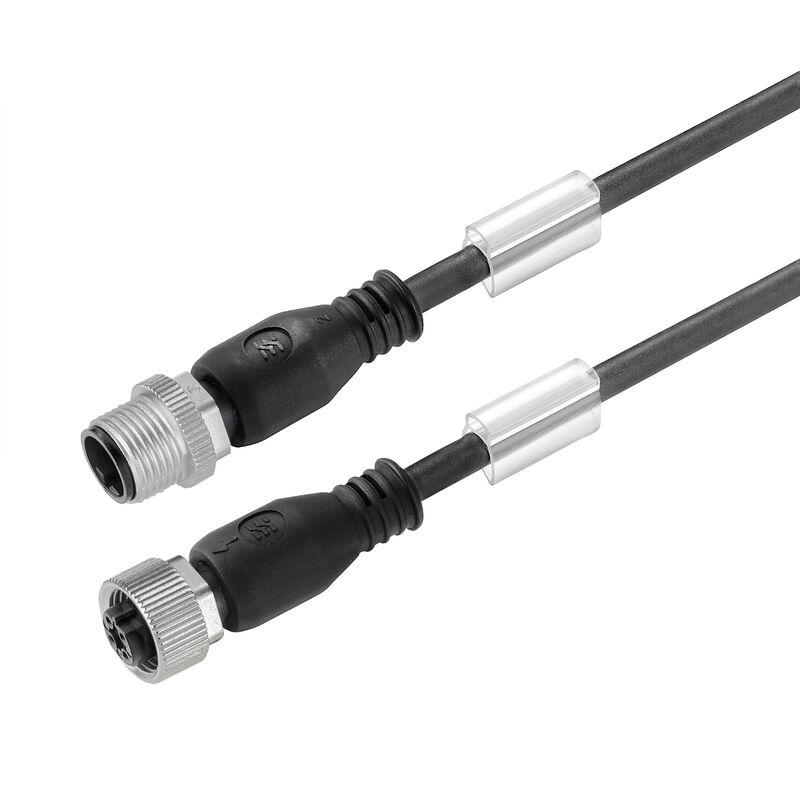

Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 3, 1.6 m, pin, rovný – patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1021710160
Stáhnout datový list Výrobky ke stažení
Příbuzné výrobky 7
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Standardy Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Shoda

Všeobecné objednací údaje

Verze
Vedení senzoru/aktoru, Přípojka, M12 / M12, Počet pólů : 3, 1.6 m, pin, rovný – patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
1021710160
Typ
SAIL-M12GM12G-3-1.6T
GTIN (EAN)
4050118623130
Množství
1  ks

Rozměry a hmotnosti

Čistá hmotnost
70  g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Barevné kódování
hnědá
modrá
černá
Barva opláštění
černá
Cykly ohybu
10 mil.
Délka kabelu
1,6  m
Halogen
Ne
Izolace
PP
Konfigurovatelná délka kabelu
Ano
Materiál pláště
PUR
Odolnost proti zkrutu
360  °/m
Odolnost vůči jiskrám ze sváření
Ano
Odolné vůči perlám kovu ze svařování
Ano
Poloměr ohybu, min., pohyblivý
7,5x průměr kabelu
Poloměr ohybu, min., stacionární
4x průměr kabelu
Počet pólů
3
Průřez jádra
0,34  mm²
Rychlost
200  m/s
Stíněný
Ne
Teplotní rozpětí, pohyblivé
-30...105 °C
Teplotní rozpětí, stacionární
-40...105 °C
Vhodné pro nosiče kabelů
Ano
Vnější potah v souladu se stylem UL AWM
20233 (80 °C / 300 V)
Vnější průměr
4.9 mm ± 0.2 mm
Zesítěné vyzařování
Ne
Zrychlení
5  m/s²

Všeobecné technické údaje

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Izolační síla
108 Ω
Jmenovité napětí
250  V
Jmenovitý proud
4  A
Kódování
A-kódování
LED
Ne
Materiál kroužku se závitem
Tlakově litý zinek
Odolnost proti otřesům a vibracím podle
Oddíl B
Povrch kontaktu
Pozlacené
propojeno můstkem
Ne
Připojovací závit
M12 / M12
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP67
IP68
plně nainstalované
IP65
IP66
Utahovací moment
M12: 0,8 - 1,2 Nm
Verze
pin, rovný – patice, rovná
Závažnost znečištění
3

Elektrické vlastnosti

Izolační síla
108 Ω
Jmenovité napětí
250  V

Standardy

Odolnost proti otřesům a vibracím podle
Oddíl B

Konektor, vlevo

Zástrčka vlevo
M12, A-kódování, IP69, Kontakt samec, přímý, Plast, nestíněné

Konektor, pravý

Zástrčka vpravo
M12, A-kódování, IP69, Kontakt samice, přímý, Plast, nestíněné

Obrázky produktů

Název ilustrace 08
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-11
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-11
ECLASS 11.0
27-06-03-11
ECLASS 12.0
27-06-03-11
ECLASS 13.0
27-06-03-11
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
