SAIL-M12GM12W-3L1.0T
SAIL-M12GM12W-3L1.0T
Polbild
Male, straight
SAIL-M12GM12W-3L1.0T
Maßzeichnung
Angled socket
SAIL-M12GM12W-3L1.0T
Polbild
Male
SAIL-M12GM12W-3L1.0T
Polbild
Socket
SAIL-M12GM12W-3L1.0T
Schaltbild

SAIL-M12GM12W-3L1.0T

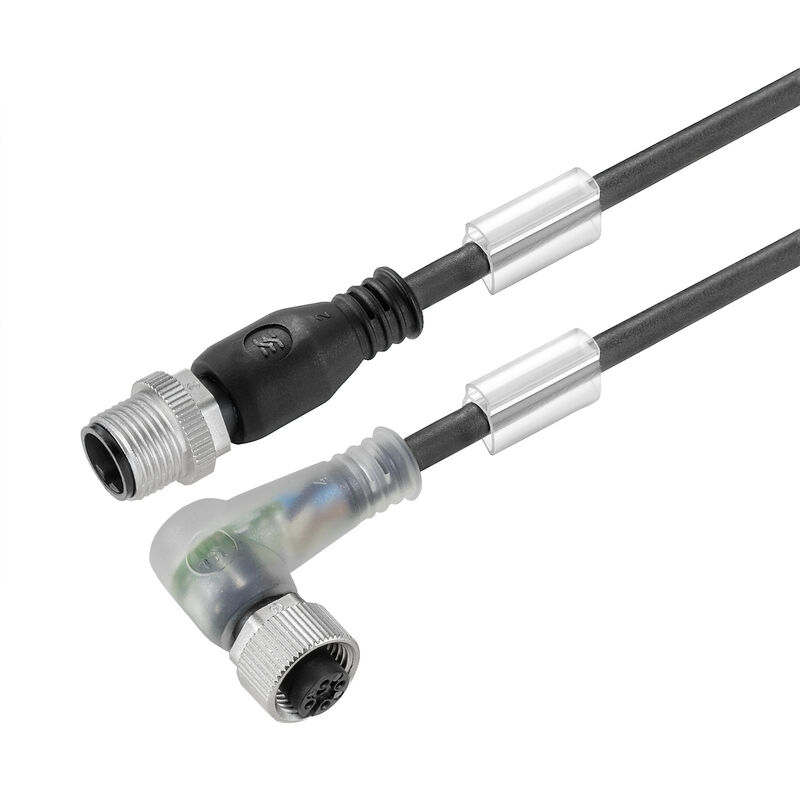

Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 3, 1 m, Stift, gerade – Buchse, 90°, Geschirmt: Nein, LED: Ja, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1004320100
Datenblatt herunterladen Produkt Downloads Engineering Support
Zubehör 7 Verwandte Artikel 7
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Tekniska data för kabel Allmänna tekniska data Electrical properties General standards Standards Stecker links Stecker rechts Produktbilder Klassifikationen

Zulassungen

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UL)
E307231

Allgemeine Bestelldaten

Utförande
Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 3, 1 m, Stift, gerade – Buchse, 90°, Geschirmt: Nein, LED: Ja, Mantelmaterial: PUR, Halogene: Nein
Art.nr.
1004320100
Typ
SAIL-M12GM12W-3L1.0T
GTIN (EAN)
4032248961641
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
51,04 g

Umweltanforderungen

RoHS-kompatibilitetsstatus
Konform mit Ausnahme
RoHS-undantag (om tillämpligt/känt)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

Accelerartion
5 m/s²
Antal poler
3
Böjcykler
10 Mio
Böjradie min, fast monterad
4 x kabeldiameter
Böjradie min, rörlig
7.5 x cable diameter
Bestrålning tvärbunden
No
Beständighet mot svetsgnistor
Yes
Färkodning
brown
blue
black
Halogener
No
hastighet
200 m/s
Isolering
PP
Kabellängd
1 m
Konfigurerbar kabellängd
No
Ledararea
0,34 mm²
Mantel i enlighet med UL AWM-stil
20233 (80 °C / 300 V)
Mantelfärg
schwarz
Mantelmaterial
PUR
Skärmad
Nein
Släpkedjetålighet
Ja
Säker mot svetsstänk
Ja
Temperaturområde, fast lagd
-40...105 °C
Temperaturområde, rörligt
-30...105 °C
Vridtålighet
360 °/m
Ytterdiameter
4.9 mm ± 0.2 mm

Allmänna tekniska data

Anslutningsgänga
M12 / M12
Anslutningsvridmoment
M12: 0,8 - 1,2 Nm
bockad
No
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kodering
A-coded
Kontaktmaterial
CuZn35PB2
Kontaktyta
vergoldet
LED
Ja
Material låsring
Zinkdruckguss
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
24 V
Nyckelbredd
12 mm
Skyddsklass
IP65
IP66
IP67
IP68
IP69
im verschraubten Zustand
Stickcykler
≥ 100
Temperaturområde kapsling
-25…+85 °C
Utförande
Stift, gerade – Buchse, 90°

Electrical properties

Isolationsmotstånd
108 Ω
Nominell spänning
24 V

General standards

Certifikat nr. (UL)
E307231
Kontaktdon Norm
IEC 61076-2-101

Standards

Kontaktdon Norm
IEC 61076-2-101

Stecker links

Stickkontakt vänster
Steckverbinder, M12, A-codiert, Polzahl: 3, IP69, Stiftkontakt, gerade, ungeschirmt

Stecker rechts

Stickkontakt höger
Steckverbinder, M12, A-codiert, Polzahl: 3, IP69, Buchsenkontakt, gewinkelt 90°, LED, ungeschirmt

Produktbilder

Bildüberschrift-08
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Bildunterschrift-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
