SAIL-M8GM8G-4S1.0UIE
SAIL-M8GM8G-4S1.0UIE
Example of use
Male, straight
SAIL-M8GM8G-4S1.0UIE
Dimensioned drawing
Straight socket
SAIL-M8GM8G-4S1.0UIE
Pole scheme
Socket
SAIL-M8GM8G-4S1.0UIE
Wiring diagram

SAIL-M8GM8G-4S1.0UIE

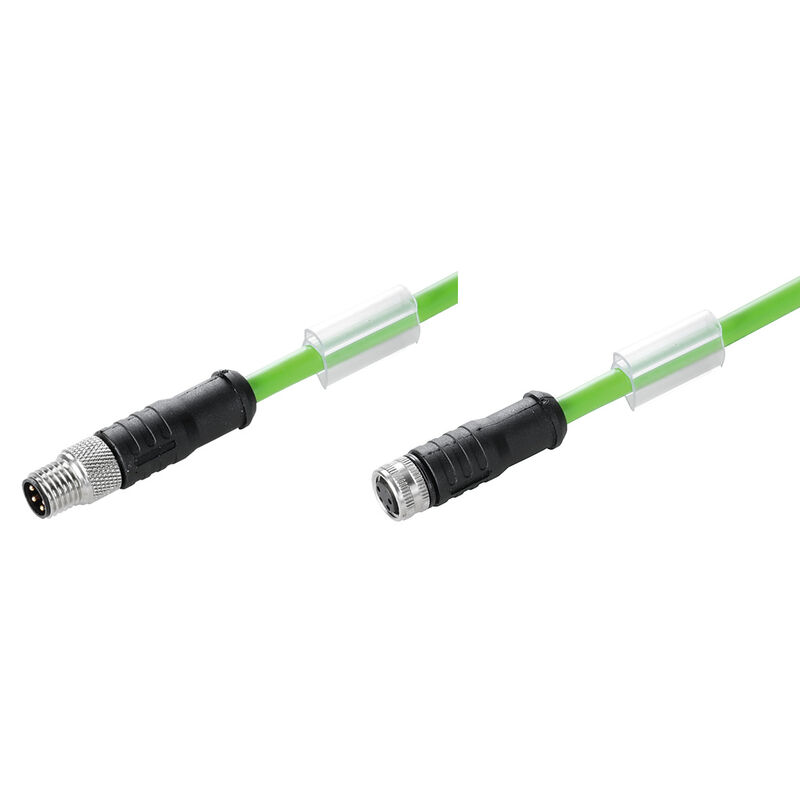

Przewód magistrali, Kabel połączeniowy, M8 / M8, Liczba biegunów: 4, 1 m, złącze męskie, proste - złącze żeńskie, proste, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Ürün No. 1296770100
Veri sayfasını indir Engineering Support Product Downloads
İlgili ürünler 8
Approvals Ogólne dane zamówieniowe Dimensions and weights Zgodność produktu z wymogami środowiska naturalnego Technical specifications for cable General technical data Elektrické vlastnosti General standards Konektor, vlevo Konektor, pravý Product images Классификации

Approvals

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Ogólne dane zamówieniowe

Version
Przewód magistrali, Kabel połączeniowy, M8 / M8, Liczba biegunów: 4, 1 m, złącze męskie, proste - złącze żeńskie, proste, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Order No.
1296770100
Type
SAIL-M8GM8G-4S1.0UIE
GTIN (EAN)
4050118111040
Qty.
1 adet

Dimensions and weights

Net weight
35,2 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, z wyłączeniem
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technical specifications for cable

Acceleration
5 m/s²
Bending cycles
5 Mio
Bending radius, min., moving
7.5 x cable diameter
Bending radius, min., stationary
4 x cable diameter
Cable length
1 m
Colour coding
blue
orange
white / blue
white / orange
Configurable cable length
No
Core cross-section
0,15 mm²
Halogen
No
Hybrid cable
No
Insulation
PP
Irradiation crosslinked
No
Number of poles
4
Outer cladding in accordance with UL AWM style
20963 (80 °C / 30 V)
Outside diameter
4.8 mm ± 0.3 mm
Resistant to welding beads
No
Sheath material
PUR
Sheathing colour
green
Shielded
Yes
Speed
180 m/s
Suitable for cable carriers
Yes
Temperature range, stationary
-40...80 °C
Welding spark resistance
Non

General technical data

Coding
none
Connection thread
M8 / M8
Contact surface
Gold-plated
Housing main material
PUR
jumpered
Ne
LED
Ne
Nominal current
4 A
Nominal voltage
30 V
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP67
Temperature range of housing
-25…+80 °C
Threaded ring material
Laiton, nickelé
Tightening torque
M8: 0.6 Nm
Version
Mâle, droit - Femelle, droite

Elektrické vlastnosti

Nominal voltage
30 V

General standards

Certificate no. (cULus)
E307231

Konektor, vlevo

Plug left
M8, IP67, Kontakt samec, přímý, Plast, stíněné

Konektor, pravý

Plug right
M8, IP67, Kontakt samice, přímý, Plast, stíněné

Product images

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
