SAIL-VSA-M12W-1.5U
SAIL-VSA-M12W-1.5U
Dibujo acotado
SAIL-VSA-M12W-1.5U
Dibujo acotado
Male, angled
SAIL-VSA-M12W-1.5U
Dibujo acotado
SAIL-VSA-M12W-1.5U
Pole scheme
M12 = A-coded
SAIL-VSA-M12W-1.5U
Schaltbild

SAIL-VSA-M12W-1,5U

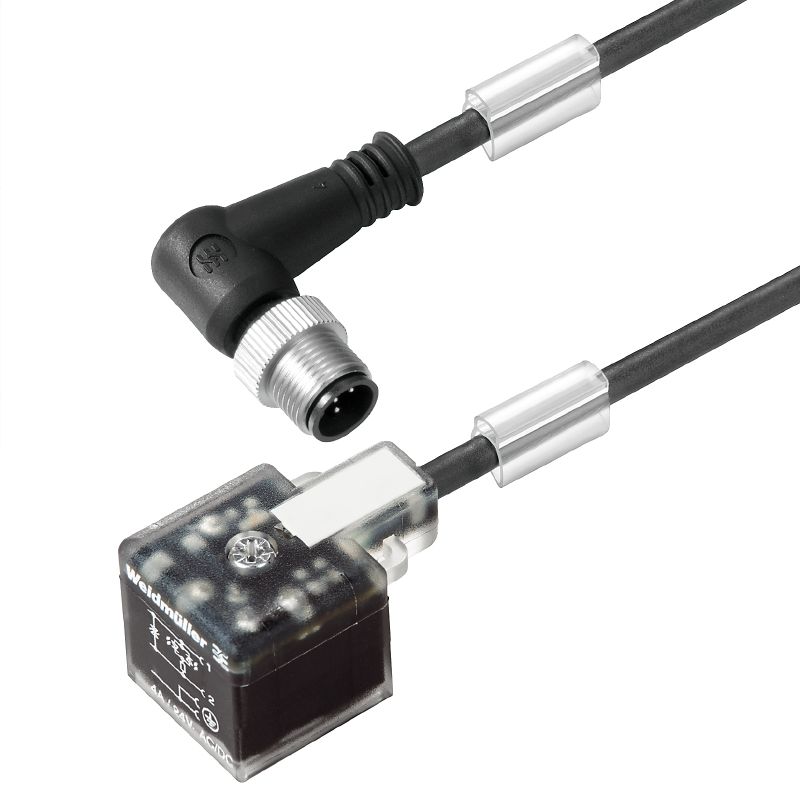

Valve cable (assembled), 90° plug - valve plug, Design A (18 mm), M12 = A-coded, Cable length: 1.5 m, PUR, black

ID výrobku 1857690150
Stáhnout datový list Загрузка продуктов
Příbuzné výrobky 3
Approvals General ordering data Dimensioni e pesi Environmental Product Compliance Datos técnicos del cable Datos técnicos generales Classifications

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

General ordering data

Versión
Valve cable (assembled), 90° plug - valve plug, Design A (18 mm), M12 = A-coded, Cable length: 1.5 m, PUR, black
Código
1857690150
Tipo
SAIL-VSA-M12W-1.5U
GTIN (EAN)
4032248403936
CPZ
1 Darab

Dimensioni e pesi

Peso netto
73,92 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant with exemption
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Datos técnicos del cable

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
No
Apto para cadena de arrastre
Sí
Ciclos de flexión
2 Mio
Color de revestimiento
negro
Código de color
marrón
azul
Verde/amarillo
Diámetro exterior
4.6 mm ± 0.2 mm
Gama de temperatura, fija
-50...80 °C
Gama de temperatura, móvil
-25...80 °C
Halógenos
No
Longitud de cable
1,5 m
Material de la funda
PUR
Número de polos
3
Radio de flexión mín., con movimiento
10 x diámetro del cable
Radio de flexión mín., fijo
5 x diámetro del cable
Resistencia a chispas de soldadura
No
Resistencia a la torsión
0 °/m
Resistente a las salpicaduras de soldadura
Nein
Sección del conductor
0,5 mm²
Velocidad
200 m/s

Datos técnicos generales

Circuitos de protección
Diodo Zener
Codificación
Tipo A (18 mm)
M12 = con codificación A
Corriente nominal
4 A
LED
Sí
Material de contacto
CuZn
Par de apriete
Tornillo de sujeción M3: 0,4 Nm
M12: 0,8 - 1,2 Nm
Rango de temperatura caja
-25…+80 °C
Rosca de conexión
Miscellaneous
Superficie de contacto
tinned
Tensión nominal
24 V
Tipo de protección
IP67
when screwed in
Versión
90° plug - valve plug

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
