SCD-THR 3.81/32/180F 3.2SN BK BX

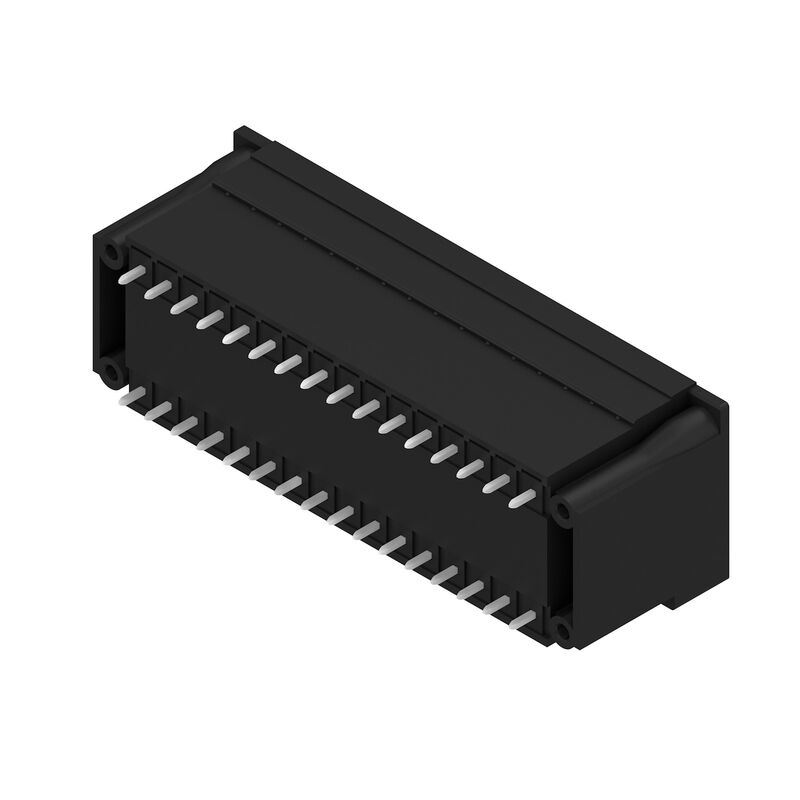

Obrázek výrobku
SCD-THR 3.81/32/180F 3.2SN BK BX
Obrázek výrobku
SCD-THR 3.81/32/180F 3.2SN BK BX
Dimensional drawing

SCD-THR 3.81/32/180F 3.2SN BK BX

PCB plug-in connector, male header, Flange, THT/THR solder connection, 3.81 mm, Number of poles: 32, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box

N. articolo 1031660000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 3 Prodotti correlati 17
Approvals General ordering data Wymiary i masa Environmental Product Compliance Parametry systému Materialdata Rated data acc. to IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Balení Important note Classificazioni

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

General ordering data

Version
PCB plug-in connector, male header, Flange, THT/THR solder connection, 3.81 mm, Number of poles: 32, 180°, Solder pin length (l): 3.2 mm, tinned, black, Box
Order No.
1031660000
Type
SCD-THR 3.81/32/180F 3.2SN BK BX
GTIN (EAN)
4032248760626
VPE
20 Pezzo
Parametri prodotto
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Imballaggio
Box

Wymiary i masa

Depth
22,7 mm
Tiefe (inch)
0,894 inch
Height
25,1 mm
Altezza (pollici)
0,988 inch
Altezza minima
21,9 mm
Width
71,35 mm
Larghezza (pollici)
2,809 inch
Net weight
33,25 g

Environmental Product Compliance

RoHS Compliance Status
Compliant with exemption
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
98f26c42-1118-4423-8e88-c23bf269aea9

Parametry systému

Product family
OMNIMATE 시그널 - 시리즈 BC/SC 3.81
Type of connection
Collegamento al circuito stampato
Mounting onto the PCB
Collegamento a saldare THT/THR
Pitch in mm (P)
3,81 mm
Raster in Zoll (P)
0,15 "
Outgoing elbow
180°
Number of poles
32
Number of solder pins per pole
1
Lötstiftlänge (l)
3,2 mm
Solder pin length tolerance
+0,02 / -0,02 mm
Lötstift-Abmessungen
d = 1,0 mm
ottagonale
Solder pin dimensions = d tolerance
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
Diametro esterno del pad di saldatura
2,1 mm
Diametro del foro della sagoma
1,9 mm
L1 in mm
57,15 mm
L1 in pollici
2,25 "
quantità di file
2
Numero di serie di poli
2
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Plugging force/pole, max.
8 N
Forza d'estrazione/polo, max.
5,5 N
Coppia di serraggio
  • Tipo di coppia:
    Vite di montaggio, Circuito stampato
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Vite consigliata:
      • Codice articolo:
        1610740000

Materialdata

Insulating material
LCP GF
Colour
черный
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Kriechstromfestigkeit (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Contact material
Lega di rame
Contact surface
stagnato
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
120 °C

Rated data acc. to IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
17,5 A
Rated current, max. number of poles (Tu=20°C)
9,4 A
Rated current, min. number of poles (Tu=40°C)
17 A
Rated current, max. number of poles (Tu=40°C)
8,1 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s mit 76 A

Dati di dimensionamento secondo CSA

Rated voltage (Use group B / CSA)
300 V
Rated current (Use group B / CSA)
11 A
Rated current (Use group D / CSA)
10 A

Dati di dimensionamento sec. UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
11 A
Rated current (Use group D / UL 1059)
10 A
Référence aux valeurs approuvées
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Balení

Packaging
Box
VPE length
25 mm
VPE width
135 mm
VPE height
255 mm

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• P su disegno = passo
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
