SL 7.62HP/12/90F 3.2 SN OR BX

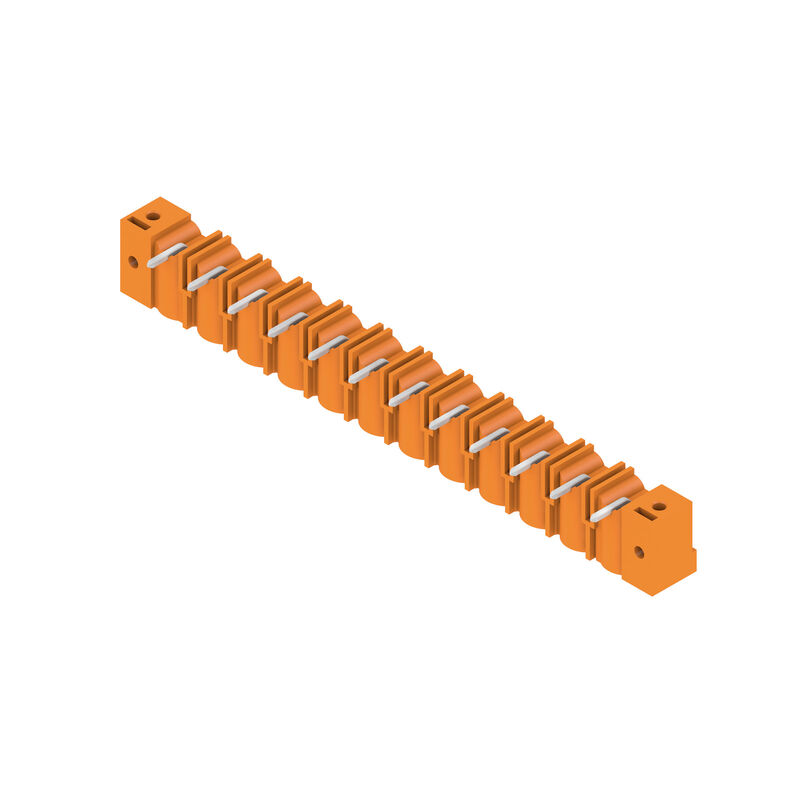

Изображение изделия
SL 7.62HP/12/90F 3.2 SN OR BX

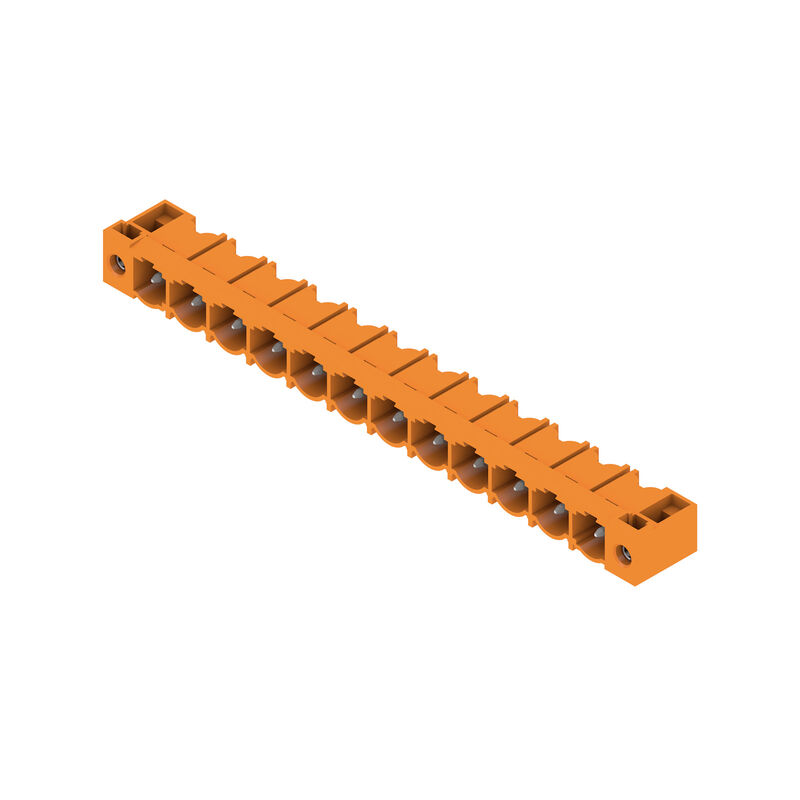

Изображение изделия
SL 7.62HP/12/90F 3.2 SN OR BX
Dimensional drawing

SL 7.62HP/12/90F 3.2 SN OR BX

Штекерный соединитель печатной платы, Штырьковый соединитель, Розетка, Соединение THT под пайку, 7.62 mm, Количество полюсов: 12, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик

№ продукта 1124400000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Является эквивалентом 4 Связанные продукты 22
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Системные характеристики Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Utförande
Штекерный соединитель печатной платы, Штырьковый соединитель, Розетка, Соединение THT под пайку, 7.62 mm, Количество полюсов: 12, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик
Art.nr.
1124400000
Typ
SL 7.62HP/12/90F 3.2 SN OR BX
GTIN (EAN)
4032248906529
Кол.
18 Штука
Продуктное отношение
IEC: 630 V / 29 A
UL: 300 V / 20 A
Упаковка
Ящик

Размеры и массы

Djup
11,8 mm
深度 (英寸)
0,465 inch
Höjd
11,6 mm
Высота (в дюймах)
0,457 inch
Высота, мин.
8,4 mm
Bredd
100,3 mm
Ширина (в дюймах)
3,949 inch
Net weight
7,52 g

Температуры

Температура при длительном использовании, мин.
−25 °C
Температура при длительном использовании, макс.
100 °C

Экологическое соответствие изделия

RoHS-kompatibilitetsstatus
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%
Product Carbon Footprint
  • Производственный цикл:
    0,152 kg CO2 eq.

Системные характеристики

제품군
OMNIMATE Power — серия BL/SL 7.62HP
Type of connection
Соединение с платой
Montering på kretskortet
Соединение THT под пайку
Delning i mm (P)
7,62 mm
Delning i tum (P)
0,3 "
90°
Antal poler
12
Antal lödstift per pol
1
Lödstiftlängd (l)
3,2 mm
Dimensioner för lödstift
1,0 x 1,0 mm
Dimensioner för lödstift = d-tolerans
+0,01 / -0,03 mm
Диаметр отверстия припойного ушка (D)
1,4 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 в мм
83,82 mm
L1 в дюймах
3,3 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением
Вид защиты
IP10
Кодируемый
Да
Момент затяжки винта фланца, мин.
0,15 Nm
Момент затяжки винта фланца, макс.
0,25 Nm
Циклы коммутации
25

Данные о материалах

Insulating material
PBT
Färgkod
оранжевый
Färgtabell (jämförbar)
RAL 2000
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 200
Класс пожаростойкости UL 94
V-0
Contact material
Сплав меди
Contact surface
луженые
Структура слоев соединения под пайку
1...3 µm Ni / 2...4 µm Sn матовый
Структура слоев штепсельного контакта
1...3 µm Ni / 2...4 µm Sn матовый
Температура хранения, мин.
−40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
−50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
−25 °C
Температурный диапазон монтажа, макс.
100 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
29 A
Rated current, max. number of poles (Tu=20°C)
29 A
Märkström, min. antal poler (Tu=40°C)
25 A
Rated current, max. number of poles (Tu=40°C)
21 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
630 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
500 V
Rated voltage for surge voltage class / pollution degree III/3
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
6 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
6 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
6 kV
Short-time withstand current resistance
3 x 1 сек. с 180 A
Creepage distance, min.
8,1 mm
Luftsträcka, min.
6,5 mm

Номинальные характеристики по CSA

Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp C / CSA)
300 V
Märkspänning (användargrupp D / CSA)
600 V
Märkström (användargrupp B / CSA)
20 A
Märkström (användargrupp C / CSA)
20 A
Märkström (användargrupp D / CSA)
5 A

Номинальные характеристики по UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp C / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
600 V
Номинальный ток (группа использования B/UL 1059)
20 A
Märkström (användargrupp C / UL 1059)
20 A
Märkström (användargrupp D / UL 1059)
5 A
Clearance distance, min.
6,5 mm
Ligne de fuite, min.
11,2 mm
Riferimento ai valori di omologazione
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Förpackning
Ящик
VPE-längd
230 mm
VPE-bredd
110 mm
VPE-höjd
42 mm

Важное примечание

IPC-konformitet
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Hänvisningstext

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
