SLD 3.50V/44/90G 3.2SN OR BX
Illustration du produit

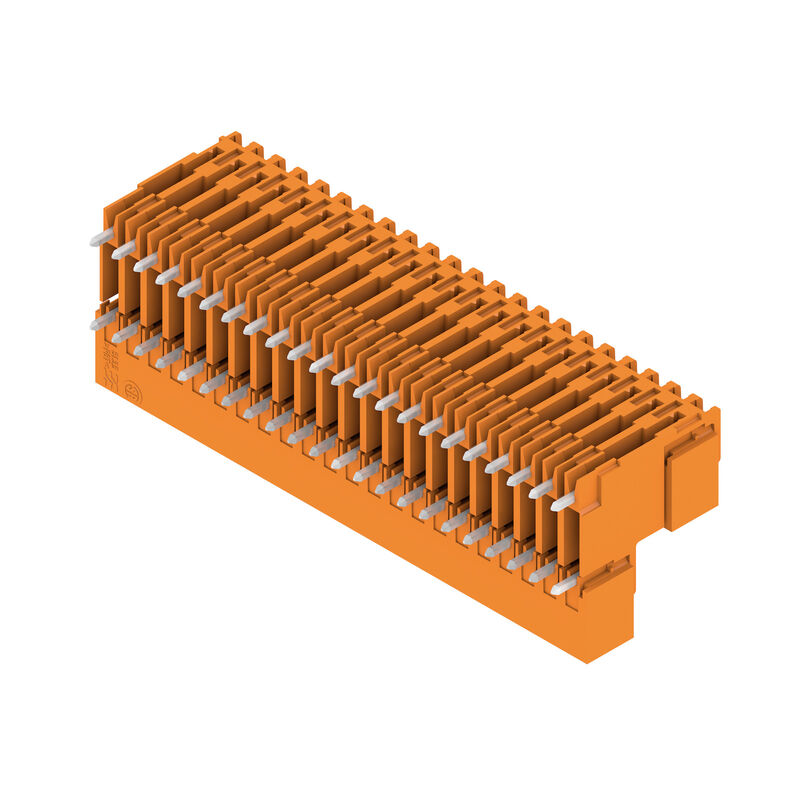

SLD 3.50V/44/90G 3.2SN OR BX
Illustration du produit
SLD 3.50V/44/90G 3.2SN OR BX
Dimensional drawing

SLD 3.50V/44/90G 3.2SN OR BX

Ten produkt jest już niedostępny.

Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THR, 3.50 mm, Liczba biegunów: 44, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia

Nr. produktu 1642340000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Jest odpowiednikiem 2 Produkty pokrewne 14
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu Dane materiałowe Rated data acc. to IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Ważna informacja Klasyfikacje

Dopuszczenia

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

Ogólne dane zamówieniowe

Version
Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THR, 3.50 mm, Liczba biegunów: 44, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia
Référence
1642340000
Type
SLD 3.50V/44/90G 3.2SN OR BX
GTIN (EAN)
4008190280864
Qté.
10 szt.
parametry produktu
IEC: 200 V / 10.5 A
UL: 300 V / 8 A
opakowanie
skrzynia
배송 상태
element wycofywany z produkcji
마지막 주문 날짜
/Date(1793314800000)/

Wymiary i masa

Profondeur
24,2 mm
깊이 (인치)
0,953 inch
Hauteur
25,2 mm
Wysokość (cale)
0,992 inch
Najmniejsza wysokość montażu
22 mm
Largeur
78,4 mm
Szerokość (cale)
3,087 inch
순중량
28 g

Zgodność produktu z wymogami środowiska naturalnego

Statut de conformité RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Specyfikacje systemu

제품군
OMNIMATE Signal - seria BL/SL 3.50
결선 유형
Przyłącze dla obwodu drukowanego
Mounting onto the PCB
Połączenie lutowane THR
피치(mm)(P)
3,5 mm
Delning i tum (P)
0,138 "
Angle de sortie
90°
극 수
44
Nombre de picots par pôle
1
Solder pin length (l)
3,2 mm
솔더핀 길이 공차
0 / -0,3 mm
솔더핀 크기
d = 1,2 mm
ośmiokątny
솔더핀 크기 = d 공차
0 / -0,03 mm
솔더 구멍 직경(D)
1,4 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 in mm
73,5 mm
L1 w calach
2,894 "
Liczba rzędów
2
liczba rzędów z biegunami
2
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie wetkniętym/ dłonią w stanie niewetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Siła wtykania/biegun, maks.
10 N
Siła ciągnięcia / biegun, maks.
8 N

Dane materiałowe

절연재
PBT
컬러 코드
pomarańczowy
컬러 차트(유사)
RAL 2000
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
Klasa palności wg UL 94
V-0
Érintkező anyaga
Stop Cu
Contact surface
cynowana
Struktura warstwowa przyłącza lutowanego
2...3 µm Ni / 5...7 µm Sn błyszczące
Temperatura magazynowania, min.
−40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
−50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
−30 °C
Zakres temperatur montaż, max.
100 °C

Rated data acc. to IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
10,5 A
정격 전류, 최대 극 수(Tu=20°C)
8 A
정격 전류, 극 수(Tu=40°C)
9 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
7 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
200 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
125 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2,5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Resistencia a corrientes de corta duración
3 x 1s z 80 A

Dane znamionowe wg CSA

협회(CSA)
CSA
인증 번호(CSA)
154685-1318353
정격 전압(사용 그룹 B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
8 A
Courant nominal (groupe d'utilisation D / CSA)
8 A
Référence aux valeurs approuvées
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Intézet (UR)
UR
인증 번호(UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
8 A
정격 전류(사용 그룹 D / UL 1059)
8 A
Référence aux valeurs approuvées
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

패키징
skrzynia
VPE 길이
100 mm
VPE 폭
85 mm
VPE 높이
80 mm

Ważna informacja

Conformité IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Remarques
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
