SLD 5.08V/30/90B 3.2 SN OR BX
제품 이미지
SLD 5.08V/30/90B 3.2 SN OR BX
Dimensional drawing

SLD 5.08V/30/90B 3.2 SN OR BX

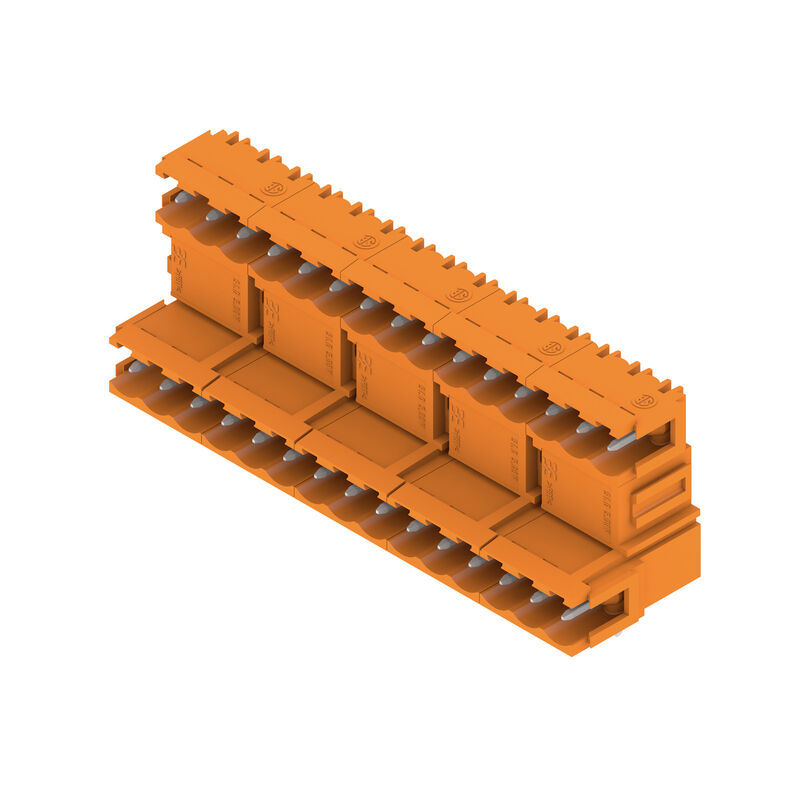

PCB 플러그인 커넥터, 수형 헤더, 고정 블록용 도브테일, THT 용접 결선, 5.08 mm, 극 수: 30, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 박스

항목 번호 1726410000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 10 대상 상대품: 15 관련 제품 20
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 사양 자재 데이터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 중요 참고 사항 분류

승인

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

일반 주문 데이터

Utförande
PCB 플러그인 커넥터, 수형 헤더, 고정 블록용 도브테일, THT 용접 결선, 5.08 mm, 극 수: 30, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 박스
Art.nr.
1726410000
Typ
SLD 5.08V/30/90B 3.2 SN OR BX
GTIN(EAN)
4032248061389
Qty.
10 items
제품 데이터
IEC: 320 V / 17 A
UL: 300 V / 10 A
패키징
박스

치수 및 중량

Djup
22 mm
깊이 (인치)
0.866 inch
Höjd
28.7 mm
높이 (인치)
1.13 inch
가장 낮은 버전의 높이
26.2 mm
Bredd
78.74 mm
폭 (인치)
3.1 inch
순중량
29 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 사양

Product family
OMNIMATE 시그널 - 시리즈 BL/SL 5.08
Type of connection
보드 결선
Mounting onto the PCB
THT 용접 결선
Paso en mm (P)
5.08 mm
Delning i tum (P)
0.2 "
90°
극 수
30
Antal lödstift per pol
1
Pájecí kolík, délka (l)
3.2 mm
Tolerans för stiftlängd
+0,1 / -0,3 mm
솔더핀 크기
d = 1.2 mm
8각형
Dimensioner för lödstift = d-tolerans
0 / -0,03 mm
솔더 구멍 직경(D)
1.3 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
L1(mm)
71.12 mm
L1(인치)
2.8 "
행 수
2
핀 시리즈 수량
2
DIN VDE 57 106에 따른 터치 안전 보호
손가락 안전 언플러그/손등 안전 플러그
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
볼륨 저항
≤5 mΩ
코딩 가능
예
플러그 주기
25

자재 데이터

절연재
PBT
컬러 코드
주황색
컬러 차트(유사)
RAL 2000과 유사
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
용접 결선의 레이어 구조
1...3 µm Ni / 2...4 µm Sn 매트
플러그 접점의 레이어 구조
1...3 µm Ni / 2...4 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
100 °C

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17 A
정격 전류, 최대 극 수(Tu=20°C)
11 A
정격 전류, 극 수(Tu=40°C)
9,5 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
250 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV

CSA에 따른 정격 데이터

Istituto (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp D / CSA)
10 A
Hänvisning till godkännandevärden
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Institute (UR)
UR
Núm. de certificación (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
10 A
Märkström (användargrupp D / UL 1059)
10 A
Hänvisning till godkännandevärden
사양은 최대값, 상세정보 - 승인서 참조

패키징

Imballaggio
박스
VPE length
135 mm
VPE-bredd
95 mm
VPE-höjd
75 mm

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 줄 간격: 구멍 레이아웃 참조
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관
