SU 10.16HP/06/270MF4 3.5AG BK BX

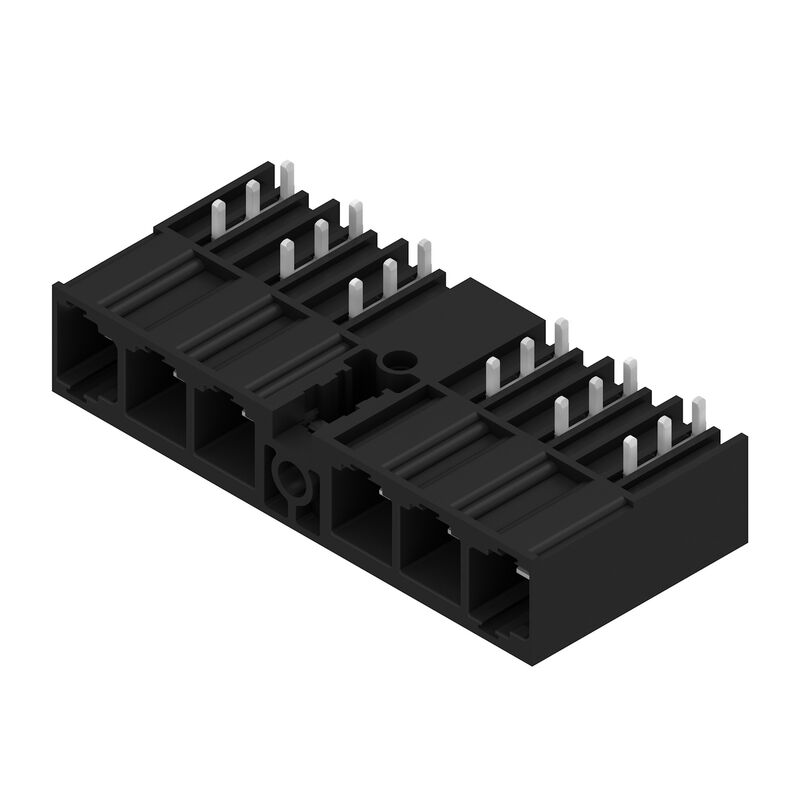

Zásuvný konektor PCB plug in, řada kolíků, Připojení pájením přetavením průchozím otvorem, 10.16 mm, Počet pólů: 6, 270°, Pájecí kolík, délka (l): 3.5 mm, pocínované, černá, Box
ID výrobku
2597340000
Vlastnosti
| Verze | Zásuvný konektor PCB plug in, řada kolíků, Připojení pájením přetavením průchozím otvorem, 10.16 mm, Počet pólů: 6, 270°, Pájecí kolík, délka (l): 3.5 mm, pocínované, černá, Box |
| Číslo objednávky | 2597340000 |
| Typ | SU 10.16HP/06/270MF4 3.5AG BK BX |
| GTIN (EAN) | 4050118609509 |
| Množství | 24 ks |
| Údaje výrobku |
IEC: 1000 V / 78.3 A UL: 300 V / 60 A |
| Balení | Box |
| Čistá hmotnost | 25,32 g |
| REACH SVHC | / |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| Skupina produktů | OMNIMATE Power - řada BU/SU 10,16HP |
| Typ připojení | Připojení desky |
| Montáž na PCB desku | Připojení pájením přetavením průchozím otvorem |
| Rozteč v mm (P) | 10,16 mm |
| Rozteč v palcích (P) | 0,4 " |
| Výstupní tvarovka | 270° |
| Počet pólů | 6 |
| Pájecí kolík, délka (l) | 3,5 mm |
| Tolerance délky pájecích pinů | +0,1 / -0,3 mm |
| Rozměry pájecích pinů | 1,2 x 1,1 mm |
| Rozměry pájecích pinů = d tolerance | +0,1 / -0,1 mm |
| L1 v mm | 50,8 mm |
| L1 v palcích | 2 " |
| Množství řady kolíků | 2 |
| Utahovací moment |
|
| Izolační materiál | PBT GF |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | pocínované |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 120 °C |
| Teplotní rozsah, instalace, min. | -25 °C |
| Teplotní rozsah, instalace, max. | 120 °C |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 78,3 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 67,9 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 70,6 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 61,3 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 1 000 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 1 000 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 690 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 6 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 8 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 8 kV |
| Povrchová vzdálenost, min. | 10,5 mm |
| Vzdušná vzdálenost, min. | 8,9 mm |
| Jmenovité napětí (aplikační skupina B / CSA) | 300 V |
| Jmenovité napětí (aplikační skupina C / CSA) | 300 V |
| Jmenovité napětí (aplikační skupina D / CSA) | 600 V |
| Jmenovitý proud (aplikační skupina B / CSA) | 60 A |
| Jmenovitý proud (aplikační skupina C / CSA) | 60 A |
| Jmenovitý proud (aplikační skupina D / CSA) | 5 A |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 300 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) | 300 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) | 600 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 60 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) | 60 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) | 5 A |
| Povrchová vzdálenost, min. | 10,5 mm |
| Vzdušná vzdálenost, min. | 8,9 mm |
| Balení | Box |
| Délka VPE | 338 mm |
| Šířka VPE | 130 mm |
| Výška VPE | 44 mm |
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Poznámky |
|
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_290105) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2597340000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Shoda |
