SV 7.62HP/04/270MSF4 SC/08R SN BK BX

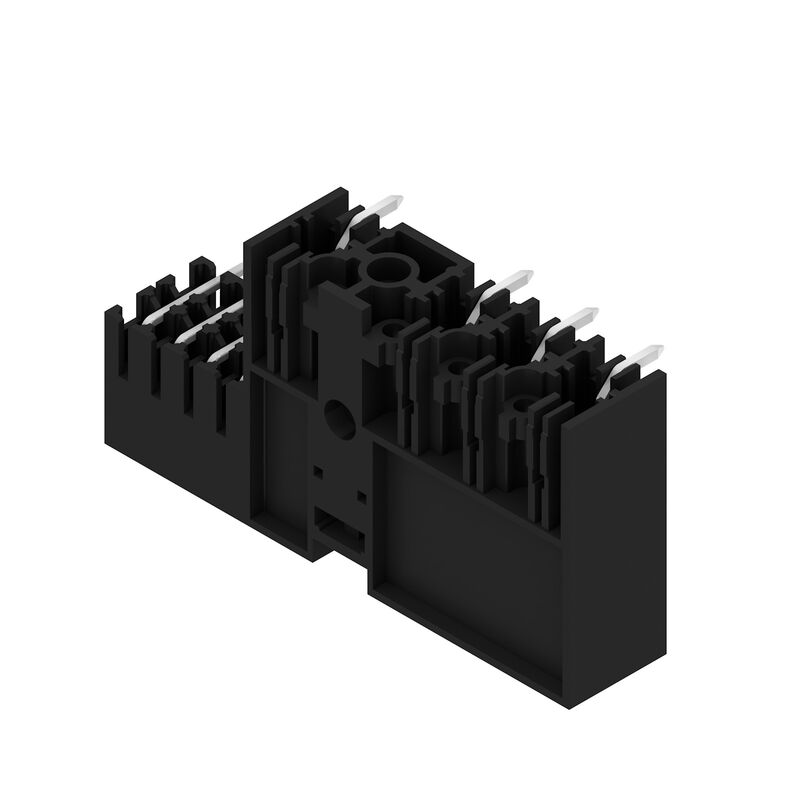

Product image
SV 7.62HP/04/270MSF4 SC/08R SN BK BX

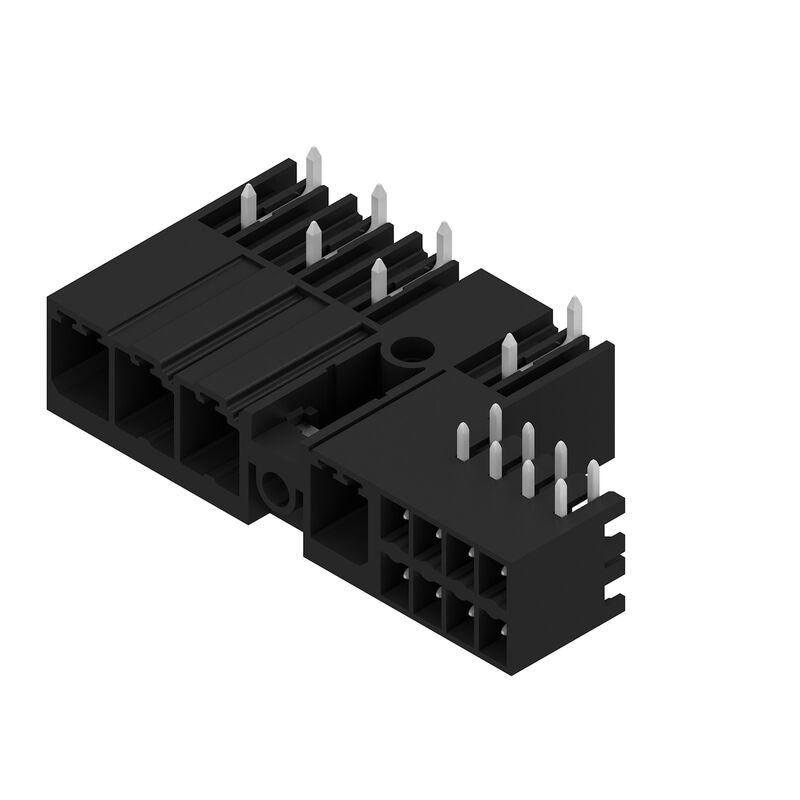

Product image
SV 7.62HP/04/270MSF4 SC/08R SN BK BX
Dimensional drawing

SV 7.62HP/04/270MSF4 SC/08R SN BK BX

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, Mittelschraubflansch, THT-Lötanschluss, 7.62 mm, Polzahl: 4, 270°, Lötstiftlänge (l): 3.5 mm, verzinnt, schwarz, Box

Item No. 1156290000
Download data sheet Engineering Support Product Downloads
Accessories 1 Is counterpart of 2 Related products 18
Osvědčení Allgemeine Bestelldaten Dimensions and weights Umweltanforderungen Systemkennwerte Material data Jmenovité údaje podle IEC Rated data acc. to CSA Rated data acc. to UL 1059 Packing Technical data - hybrid Indicación importante Classifications

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Allgemeine Bestelldaten

Version
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen, Mittelschraubflansch, THT-Lötanschluss, 7.62 mm, Polzahl: 4, 270°, Lötstiftlänge (l): 3.5 mm, verzinnt, schwarz, Box
Order No.
1156290000
Type
SV 7.62HP/04/270MSF4 SC/08R SN BK BX
GTIN (EAN)
4032248942879
Množství
30 items
Product data
IEC: 1000 V / 41 A
UL: 300 V / 35 A
Packaging
Box

Dimensions and weights

Hloubka
28.3 mm
Hloubka (v palcích)
1.114 inch
Výška
14.9 mm
Výška (v palcích)
0.587 inch
Hauteur version la plus basse
11.4 mm
Šířka
54.31 mm
Larghezza (pollici)
2.138 inch
Čistá hmotnost
2 g

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Systemkennwerte

Product family
OMNIMATE Power - Serie BV/SV 7.62HP
Type of connection
Board connection
Mounting onto the PCB
Raccordement soudé THT
Pitch in mm (P)
7.62 mm
Pitch in inches (P)
0.3 "
Outgoing elbow
270°
Number of poles
4
Number of solder pins per pole
2
Solder pin length (l)
3.5 mm
Solder pin length tolerance
+0.1 / -0.3 mm
Rozměry pájecích pinů
0.8 x 1.0 mm
Solder eyelet hole diameter (D)
1.4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
30.48 mm
L1 in inches
1.2 "
L2 in mm
11.43 mm
L2 in inch
0.45 "
Počet řad
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
safe to back of hand above the printed circuit board
Touch-safe protection acc. to DIN VDE 0470
IP 20
Volume resistance
2.00 mΩ
Can be coded
Yes
Tightening torque for screw flange, min.
0.2 Nm
Utahovací moment šroubové příruby, max.
0.3 Nm
Plugging cycles
25
Plugging force/pole, max.
12 N
Pulling force/pole, max.
7 N

Material data

Izolační materiál
PA GF
Barevný
negro
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
UL 94 flammability rating
V-0
Materiál kontaktu
Cu-alloy
Povrch kontaktu
tinned
Struktura vrstev pájeného připojení
1...3 µm Ni / 4...6 µm Sn matt
Struktura vrstev kontaktu konektoru
1...3 µm Ni / 4...6 µm Sn matt
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
130 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
130 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
41 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
41 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
41 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
41 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1,000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
630 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
630 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s with 420 A

Rated data acc. to CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
600 V
Jmenovitý proud (aplikační skupina B / CSA)
33 A
Jmenovitý proud (aplikační skupina C / CSA)
33 A
Jmenovitý proud (aplikační skupina D / CSA)
5 A
Odkaz na hodnoty pro schválení
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
35 A
Rated current (Use group C / UL 1059)
33 A
Rated current (Use group D / UL 1059)
5 A
Clearance distance, min.
6.9 mm
Creepage distance, min.
9.6 mm
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Packing

Packaging
Box
VPE length
350 mm
VPE width
135 mm
VPE height
40 mm

Technical data - hybrid

Pitch in mm (hybrid)
  • nominal:
    3.81 mm
  • Hybridanteil:
    Signal
Rozteč v mm (signál)
3.81 mm
Pitch in inch (hybrid)
  • nominal:
    0.15 "
  • Hybrid component:
    Signal
Rozteč v palcích (signál)
0.15 "
Pole count (hybrid)
  • névleges:
    8
  • Hybrid component:
    Signal
폴 수 (신호)
8
Number of solder pins per pole (hybrid)
  • Hybrid component:
    Signal
  • nominal:
    1
Liczba kołków lutowniczych na biegun (Signal)
1
Solder pin dimensions (hybrid)
  • Solder pin dimensions:
    0.8 x 0.8 mm
  • Hybrid component:
    Signal
Solder pin dimensions (Signal)
0.8 x 0.8 mm
Solder pin dimensions = d tolerance (hybrid)
  • Solder pin dimensions = d tolerance:
    • Lower tolerance with prefix (reveals minimum):
      -0,03
    • Upper tolerance with prefix (reveals maximum):
      +0,01
    • Tolerance, unit:
      mm
  • Hybrid component:
    Signal
Solder pin dimensions = d tolerance (Signal)
-0,03 / +0,01 mm
Diameter of solder eyelet (hybrid)
  • Hybrid component:
    Signal
  • nominal:
    1.3 mm
PCB hole diameter (Signal)
1.3 mm
Tolerance of the diameter of the solder eyelet (hybrid)
  • Hybrid component:
    Signal
  • Solder eyelet hole diameter tolerance (D):
    ± 0.1 mm
  • Solder eyelet hole diameter tolerance (D):
    + 0,1 mm
PCB hole diameter tolerance (Signal)
± 0.1 mm
L2 in mm
11.43 mm
L2 in inch
0.45 "
Number of rows (hybrid)
  • Hybrid component:
    Signal
Number of rows (Signal)
2
Contact material (hybrid)
  • Hybrid component:
    Signal
  • Contact material:
    CuMg
Contact material (Signal)
CuMg
Contact surface (hybrid)
  • Hybrid component:
    Signal
  • Contact surface:
    tinned
Contact surface (Signal)
tinned
Layer structure of the solder connection (hybrid)
  • Layer structure of the solder connection:
    • Material:
      Ni
    • Layer strength:
      • min.:
        1 µm
      • max.:
        3 µm
    • Material:
      Sn
    • Layer strength:
      • min.:
        4 µm
      • max.:
        8 µm
  • Hybrid component:
    Signal
Layer structure of the solder connection (Signal)
1-3 µm Ni / 4-8 µm Sn
Layer structure of the plug contact (hybrid)
  • Layer structure of the plug contact:
    • Material:
      Ni
    • Layer strength:
      • min.:
        1 µm
      • max.:
        3 µm
    • Material:
      Sn
    • Layer strength:
      • min.:
        4 µm
      • max.:
        8 µm
  • Hybrid component:
    Signal
Layer structure of the plug contact (Signal)
1-3 µm Ni / 4-8 µm Sn
Rated voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • Hybrid component:
    Signal
  • nominal:
    320 V
Rated voltage for overvoltage class/pollution severity level II/2 (Signal)
320 V
Rated voltage for overvoltage class / pollution severity level III/2 (hybrid)
  • Hybrid component:
    Signal
  • nominal:
    160 V
Rated voltage for overvoltage class/pollution severity level III/2 (Signal)
160 V
Jmenovité napětí pro třídu přepětí / úroveň závažnosti znečištění III/3 (hybrid)
  • Hybrid component:
    Signal
  • nominal:
    160 V
Rated voltage for overvoltage class/pollution severity level III/3 (Signal)
160 V
Rated impulse voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • Hybrid component:
    Signal
  • nominal:
    2.5 kV
Rated impulse voltage for overvoltage class/pollution severity level II/2 (Signal)
2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/2 (hybrid)
  • Hybrid component:
    Signal
  • nominal:
    2.5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/2 (signál)
2.5 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/3 (hybrid)
  • Hybrid component:
    Signal
  • nominal:
    2.5 kV
Rated impulse voltage for overvoltage class/pollution severity level III/3 (Signal)
2.5 kV
Rated current, number of poles (Tu=40°C) (hybrid)
  • Hybrid component:
    Signal
  • min.:
    12.7 A
Rated current, number of poles (Tu=20°C) (hybrid)
  • Hybrid component:
    Signal
  • min.:
    14.2 A
Short-time withstand current capacity (hybrid)
  • Short-time withstand current resistance:
    3 x 1s with 80 A
  • Hybrid component:
    Signal
Short-time withstand current resistance (Signal)
3 x 1s with 80 A
Povrchová vzdálenost (hybrid)
  • Hybrid component:
    Signal
  • min.:
    4.38 mm
Clearance distance (hybrid)
  • Hybrid component:
    Signal
  • min.:
    3.6 mm
Rated voltage (Use group B / CSA) (Hybrid)
  • Hybrid component:
    Signal
  • nominal:
    300 V
Rated voltage (Use group B / CSA) (Signal)
300 V
Rated voltage (Use group C / CSA) (Hybrid)
  • Hybrid component:
    Signal
  • nominal:
    50 V
Rated voltage (Use group C / CSA) (Signal)
50 V
Rated current (Use group B / CSA) (Hybrid)
  • Hybrid component:
    Signal
  • nominal:
    9 A
Rated current (Use group B / CSA) (Signal)
9 A
Rated current (Use group C / CSA) (Hybrid)
  • Hybrid component:
    Signal
  • nominal:
    9 A
Rated current (Use group C / CSA) (Signal)
9 A
Rated current (Use group D / CSA) (Hybrid)
  • Hybrid component:
    Signal
  • nominal:
    9 A
Rated current (Use group D / CSA) (Signal)
9 A
Rated voltage (Use group B / UL 1059) (Hybrid)
  • Hybrid component:
    Signal
  • nominal:
    300 V
Rated voltage (Use group B / UL 1059] (Signal)
300 V
Rated voltage (Use group C / UL 1059) (Hybrid)
  • Hybrid component:
    Signal
  • nominal:
    50 V
Rated voltage (Use group C / UL 1059] (Signal)
50 V
Rated voltage (Use group D / UL 1059) (Hybrid)
  • Hybrid component:
    Signal
Rated current (Use group B / UL 1059) (Hybrid)
  • Hybrid component:
    Signal
  • nominal:
    5 A
Rated current (Use group B / UL 1059) (Signal)
5 A
Rated current (Use group C / UL 1059) (Hybrid)
  • Hybrid component:
    Signal
  • nominal:
    5 A
Rated current (Use group C / UL 1059) (Signal)
5 A
Rated current (Use group D / UL 1059) (Hybrid)
  • Hybrid component:
    Signal

Indicación importante

IPC shoda
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Poznámky
  • A tápérintkezőkre vonatkozó műszaki adatok
  • Jelérintkezők műszaki adatai: 50 V / 5 A
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • A diagram specifikációi: P1=7,62 mm; P2=3,81 mm
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • MFX és MSFX: X= A középső karima pozíciója, pl. MF2, MSF3
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
