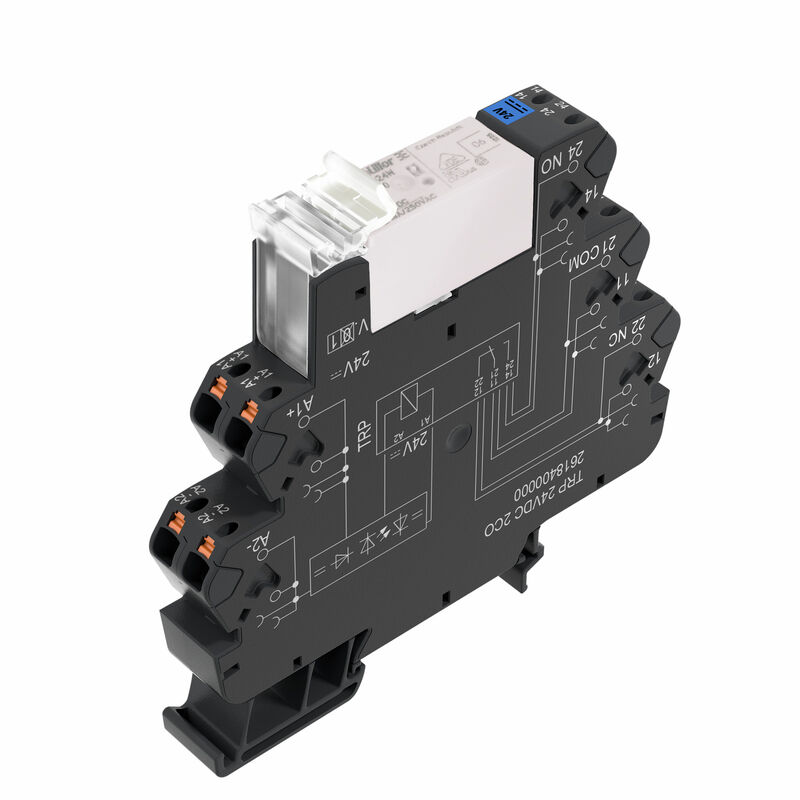

TRP 24VDC 1NO HC
TERMSERIES, Reléový modul, Počet kontaktů: 1, Spínací kontakt AgSnO, Jmenovité řídicí napětí: 24 V DC ±20 %, Trvalý proud: 16 A, PUSH IN, Testovací tlačítko k dispozici: No
ID výrobku
2618090000
Vlastnosti
| Verze | TERMSERIES, Reléový modul, Počet kontaktů: 1, Spínací kontakt AgSnO, Jmenovité řídicí napětí: 24 V DC ±20 %, Trvalý proud: 16 A, PUSH IN, Testovací tlačítko k dispozici: No |
| Objednací číslo | 2618090000 |
| Typ | TRP 24VDC 1NO HC |
| EAN | 4050118670745 |
| Množství | 10 ks |
| Hloubka | 87,8 mm |
| Hloubka (v palcích) | 3,457 inch |
| Výška | 89,4 mm |
| Výška (v palcích) | 3,52 inch |
| Šířka | 12,8 mm |
| Šířka (v palcích) | 0,504 inch |
| Čistá hmotnost | 56,3 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...60 °C |
| Vlhkost | 5–95% rel. vlhkost, TU = 40 °C, bez kondenzace |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Okolní teplota (provozní), max. | 60 °C |
| Průřez připojení AWG, min. | AWG 26 |
| Průřez připojení AWG, max. | AWG 14 |
| Typ vodiče |
pevný měděný vodič
flexibilní měděný vodič |
| Úroveň závažnosti znečištění | 2 |
| Jmenovité řídicí napětí | 24 V DC ±20 % |
| Jmenovitý proud DC | 22.0 mA |
| Jmenovité výkonové údaje | 530 mW |
| Ukazatel stavu | Zelená LED |

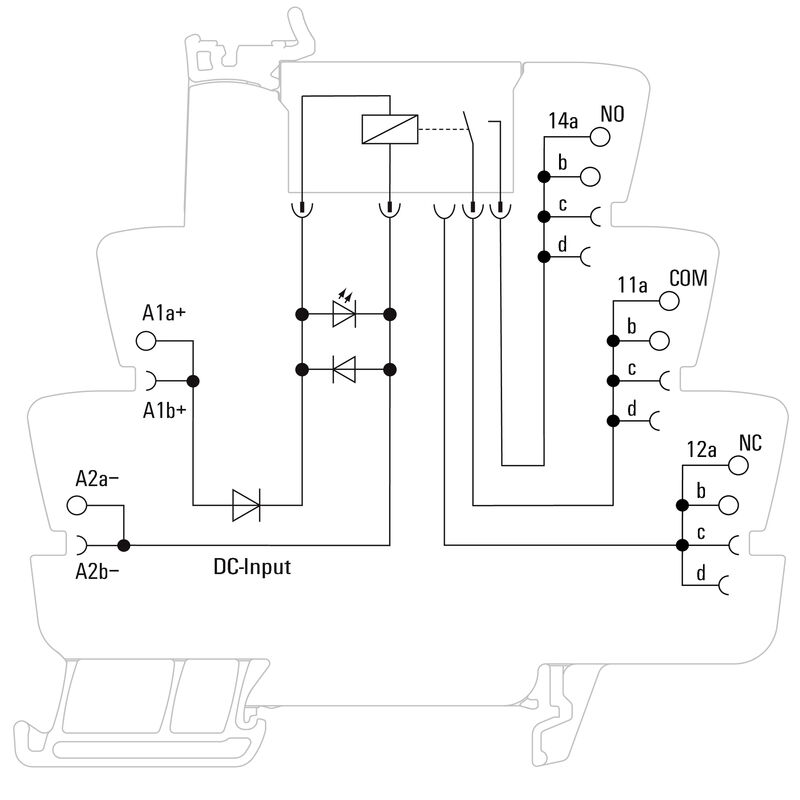

| Ochranný obvod |
Nulová dioda
Ochrana před záměnou polarity |
| Napětí cívky náhradního relé se liší od jmenovitého řídicího napětí | Ne |
| Napětí cívky náhradního relé | 24 V DC |
| Rated switching voltage | 250 V AC |
| Trvalý proud | 16 A |
| Max. četnost spínání při jmenovité zátěži | 0,1 Hz |
| Max. spínací napětí, AC | 250 V |
| Max. spínací napětí, DC | 250 V |
| Min. spínací výkon | 1 W |
| Špičkový proud | 80 A / 20 ms |
| AC spínací výkon (odporový), max. | 4000 VA |
| DC spínací výkon (odporový), max. | 384 W @ 24 V |
| Odložení zapnutí | ≤ 7 ms |
| Odložení vypnutí | ≤ 16 ms |
| Typ kontaktu | 1 Spínací kontakt (AgSnO) |
| Mechanická životnost | 10x 106 spínací cykly |
| Provozní nadmořská výška |
≤ 2000 m
nad hladinou moře |
| Lišta | TS 35 |
| Testovací tlačítko k dispozici | No |
| Indikátor pozice mechanického přepínače | Ne |
| Barevný | černá |
| Komponent s klasifikací hořlavosti UL 94 |
|
| Jmenovité napětí | 300 V |
| Závažnost znečištění | 2 |
| Kategorie rázového napětí | III |
| Uvolnění a povrchové vzdálenosti, kontrolní strana - strana zátěže | ≥ 6 mm |
| Dielektrická pevnost, kontrolní strana - strana zátěže | 1,2 kVef / 5 s |
| Typ izolace u vstupu a výstupu | vyztužená izolace |
| Dielektrická pevnost otevřeného kontaktu | 1,2 kVef / 1 min. |
| Dielektrická pevnost k montážní liště | 4 kVeff / 1 min. |
| Impulse withstand voltage | 6 kV (1,2/50 µs) |
| Stupeň krytí | IP20 |
| Č. osvědčení (DNV) | TAA00001E5 |
| Č. osvědčení (cULus) | E141197 |
| Metoda připojení vodiče | PUSH IN |
| Délka odizolování, jmenovité připojení | 9 mm |
| Rozsah sevření, jmenovité připojení | 1,5 mm² |
| Upínací rozsah, min. | 0,14 mm² |
| Upínací rozsah, max. | 2,5 mm² |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez propojení AWG, max. | AWG 14 |
| Průřez vodiče, pevný, min. | 0,14 mm² |
| Průřez vodiče, pevný, max. | 1,5 mm² |
| Průřez vodiče, pevným, min. (AWG) | AWG 26 |
| Průřez vodiče, pevným, max. (AWG) | AWG 16 |
| Průřez připojení vodičů, jemně stáčené, min. | 0,14 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. (AWG) | AWG 26 |
| Průřez připojení vodičů, jemně stáčené, max. (AWG) | AWG 14 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,14 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 1,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), min. | 0,14 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), max. | 1,5 mm² |
| Dvojdutinka, max. | 0,5 mm² |
| Dvojdutinka, max. | 1 mm² |
| Velikost nože | 0,4 x 2,0 mm |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35334) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_101242) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2618090000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2618090000) |
| Uživatelská dokumentace |
[Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93137)
[FL_TERMSERIES_RCL1NOInrush_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306018) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| Schválení |     |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E141197 |
