Vlastnosti

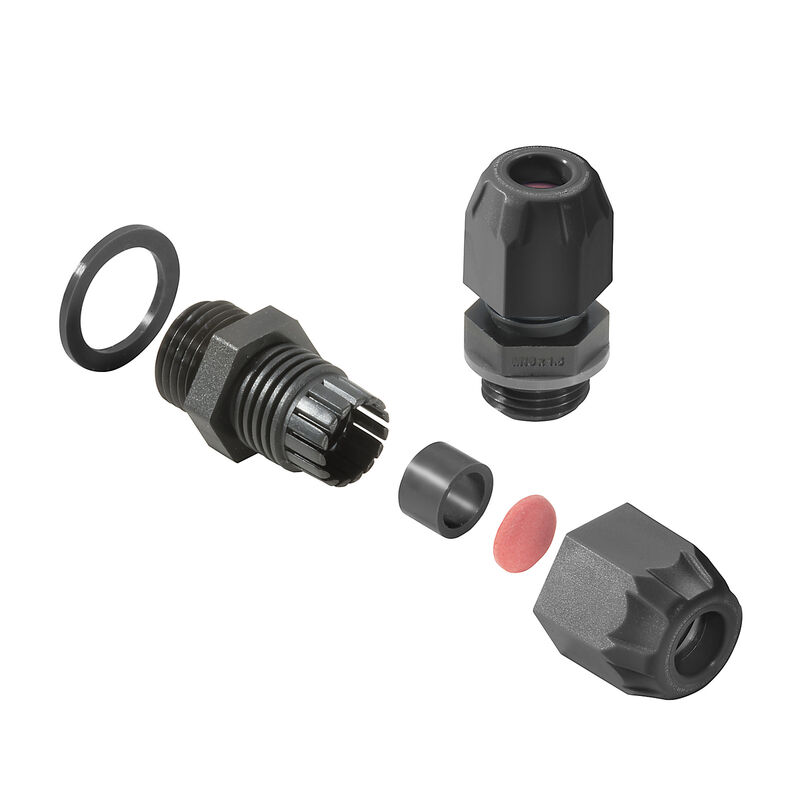

| Verze | VG Exe 7J (Ex plastová kabelová průdchodka 7J Exe), Kabelové těsnění, rovný, M 20, 10 mm, OD min. 7 - OD max. 12 mm, IP54, IP66, IP67, IP68 - 5 bar (30 min.), Polyamid 6 |
| Číslo objednávky | 2721960000 |
| Typ | VG M20 EXE 7-12 CR7J G4 |
| GTIN (EAN) | 4050118820492 |
| Množství | 50 ks |
| Výška | 35,8 mm |
| Výška (v palcích) | 1,409 inch |
| Délka | 30 mm |
| Délka (v palcích) | 1,181 inch |
| Čistá hmotnost | 12,93 g |
| Provozní teplota | -40 °C...70 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Identifikace |
Ex eb llC Gb
Ex tb IIIC Db IP66/68 |
| Podmínky osvědčení |
ATEX
IECEX |
| Číslo certifikátu, kabelová průchodka (ATEX) | IMQ 13 ATEX 010 X |
| Číslo certifikátu, kabelová průchodka (IECEx) | IECEx IMQ 13.0003X |
| AF velikost 1 | 24 mm |
| AF velikost 2 | 24 mm |
| Délka závitu | 10 mm |
| Halogen | Ano |
| Kabelové vývodky | metrické |
| Klasifikace hořlavosti UL 94 | HB |
| Materiál | Polyamid 6 |
| Odolnost proti nárazu | 7 joulů v souladu s IEC 60079-0 |
| Pokyny k instalaci | Viz návod k instalaci |
| Rozsah provozní teploty, max. | 70 °C |
| Rozsah provozní teploty, min. | -40 °C |
| Standardy |
IEC 60079-0
EN 60079-0 IEC 60079-7 EN 60079-7 EN 60079-31 IEC 60079-31 |
| Stoupání závitu | 1,5 mm |
| Stupeň krytí |
IP54
IP66 IP67 IP68 - 5 bar (30 min.) |
| Stupeň krytí s GWDR |
IP54
IP66 IP67 IP68 - 5 bar (30 min.) |
| Typ ochrany proti výbuchu | Vylepšená bezpečnost Ex e |
| Těsnění | CR |
| Těsnění | CR |
| Utahovací moment | 5 Nm |
| Utahovací moment připojovacího adaptéru, max. | 6 Nm |
| Utahovací moment připojovacího adaptéru, min. | 5 Nm |
| Utahovací moment uzavřené matice, max. | 6 Nm |
| Utahovací moment uzavřené matice, min. | 5 Nm |
| Vnější průměr kabelu, max. | 12 mm |
| Vnější průměr kabelu, min. | 7 mm |
| Vnější závit | M 20 |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205976) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2721960000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000441 |
| ETIM 7.0 | EC000441 |
| ETIM 8.0 | EC000441 |
| ETIM 9.0 | EC000441 |
| ECLASS 9.0 | 27-14-44-32 |
| ECLASS 9.1 | 27-14-44-34 |
| ECLASS 10.0 | 27-14-44-32 |
| ECLASS 11.0 | 27-14-44-32 |
| ECLASS 12.0 | 27-14-08-02 |
| ECLASS 13.0 | 27-14-08-02 |
| ECLASS 14.0 | 27-14-08-02 |
| Certifikace | CE; EAC; ATEX; IECEX; INMETRO |
| ROHS | Shoda |
