Vlastnosti
| Verze | Přepěťová ochrana, Nízké napětí, Ochrana proti přepětí, s dálkovým kontaktem, TN-C-S, TN-S |
| Číslo objednávky | 2730620000 |

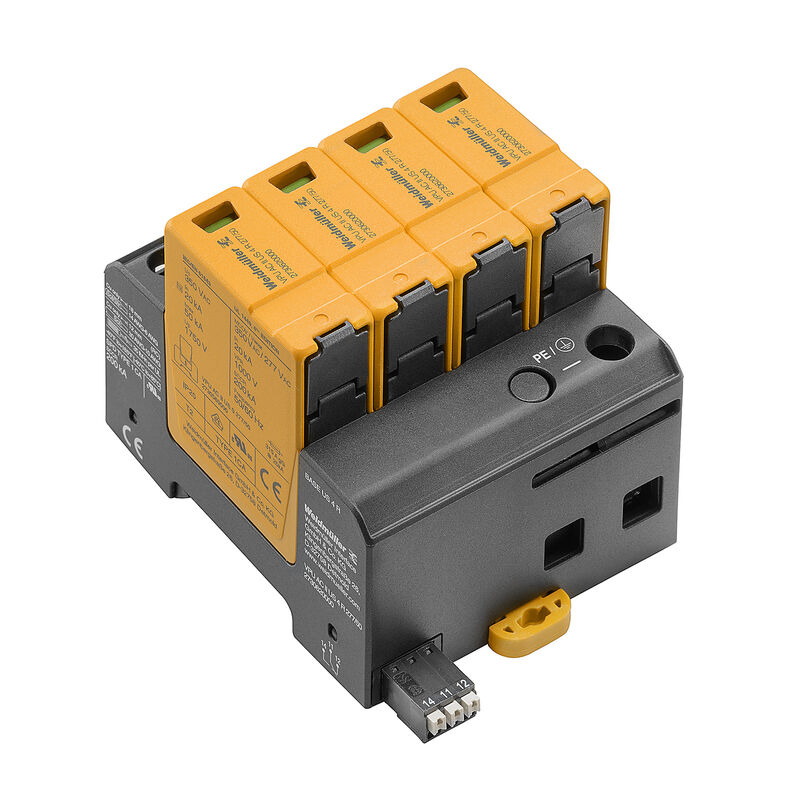

| Typ | VPU AC II US 4 R 277/50 |
| GTIN (EAN) | 4050118807486 |
| Množství | 1 ks |
| Hloubka | 68 mm |
| Hloubka (v palcích) | 2,677 inch |
| Hloubka včerně DIN lišty | 76 mm |
| Výška | 104,5 mm |
| Výška (v palcích) | 4,114 inch |
| Šířka | 72 mm |
| Šířka (v palcích) | 2,835 inch |
| Rozměr při montáži – výška | 75 mm |
| Čistá hmotnost | 489 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -40 °C...85 °C |
| Vlhkost | Rel. vlhkost 5–95 % |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Okolní teplota (provozní), max. | 85 °C |
| Jmenovité napětí UN | 277 V |
| VPR (N-PE) | 1 000 V |
| MCOV (L-PE) | 350 V |
| MCOV (N-PE) | 350 V |
| SCCR | 200 kA |
| In | 20 kA |
| Kategorie | SPD TYPE 1 |
| Průřez připojení AWG, min. | AWG 14 |
| Průřez připojení AWG, max. | AWG 6 |
| Okolní teplota (provozní), min. | -40 °C |
| MODE | all modes |
| VPR (L-L) | 2 000 V |
| VPR (L-N) | 2 000 V |
| VPR (L-PE) | 1 000 V |
| Typ napětí | AC |
| Energetické sítě UL | 3-phase WYE |
| Délka odizolování | 12 mm |
| Průřez pro připojené vodiče, pevné jádro, max. | 1,5 mm² |
| Průřez pro připojené vodiče, pevné jádro, max. (AWG) | AWG 10 |
| Průřez pro připojené vodiče, pevné jádro, min. | 0,14 mm² |
| Průřez pro připojené vodiče, pevné jádro, min. (AWG) | AWG 30 |
| Typ připojení | PUSH IN |
| Barevný |
Oranžová
černá |
| Design |
Instalační kryt; 4TE
Insta IP 20 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Lišta | TS 35 |
| Optický funkční displej | zelená = OK, červená = svodič je vadný – vyměňte ho |
| Provozní nadmořská výška | ≤ 4000 m |
| Segment | Rozvod elektrické energie |
| Stupeň krytí | IP20 v instalovaném stavu |
| Verze |
Ochrana proti přepětí
s dálkovým kontaktem |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 2 |
| Dočasné přepětí (nadměrné napětí) - TOV | 403 V |
| Frekvenční rozsah, max. | 60 Hz |
| Frekvenční rozsah, min. | 50 Hz |
| Jmenovité napětí (AC) | 277 V |
| Kategorie požadavků podle normy IEC 61643-11 | Typ II |
| Koordinace energie (≤10 m) |
Typ II
Typ III |
| Max. trvalé napětí, Uc (AC) | 350 V |
| Následná schopnost potlačit proud Ifi | Následný proud není nutné brát v úvahu. |
| Pojistka |
Není nutná pojistka ≤315 A gG
250 A gG @50 kA Isccr 315 A gG @25 kA Isccr |
| Počet pólů | 4 |
| Signalizační kontakt | 250 V 1A 1CO |
| SPD typ | T2 |
| Standardy |
IEC 61643-11
EN 61643-11 UL 1449 NFPA 79 |
| Stupeň krytí Up při IN (L/N-PE) | ≤ 1,75 kV |
| Svodový proud při Un | 0,7 mA |
| Síť o nízkém napětí |
TN-C-S
TN-S |
| Síťové napětí | 277 V / 480 V |
| Typ napětí | AC |
| Třída požadavků podle normy EN 61643-11 | T2 |
| Vybíjecí proud Imax. (8/20 µs) vodič-PE | 50 kA |
| Vybíjecí proud Imax. (8/20µs) N-PE | 50 kA |
| Vybíjecí proud In (8/20 µs) N-PE | 40 kA |
| Vybíjecí proud In (8/20 µs) vodič-PE | 20 kA |
| Zatížitelnost zkratovým proudem ISCCR | 50 kA |
| Čas odezvy | ≤ 25 ns |
| Délka odizolování | 18 mm |
| Metoda připojení vodiče | Šroubové připojení |
| Typ připojení | Šroubové připojení |
| Délka odizolování, jmenovité připojení | 18 mm |
| Utahovací moment, min. | 3 Nm |
| Utahovací moment, max. | 4,5 Nm |
| Rozsah sevření, jmenovité připojení | 16 mm² |
| Upínací rozsah, min. | 1,5 mm² |
| Upínací rozsah, max. | 35 mm² |
| Průřez propojení AWG, min. | AWG 14 |
| Průřez propojení AWG, max. | AWG 6 |
| Průřez vodiče, pevný, min. | 2,5 mm² |
| Průřez vodiče, pevný, max. | 35 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 35 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), min. | 2,5 mm² |
| Průřez vodiče, pružný, AEH (DIN 46228-1), max. | 35 mm² |
| Průřez připojení vodičů, splétané, min. | 2,5 mm² |
| Průřez připojení vodičů, splétané, max. | 35 mm² |
| Typ napětí | AC |
| Počet pólů | 4 |
| Stupeň krytí | IP20 v instalovaném stavu |
| Barevný |
Oranžová
černá |
| Č. osvědčení (cULus) | E354261 |
| Časový interval | 5 let |
| Osvědčení/Certifikát/Prohlášení o shodě | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_157364) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_154524) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2730620000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2730620000) |
| Uživatelská dokumentace | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_188076) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E354261 |
