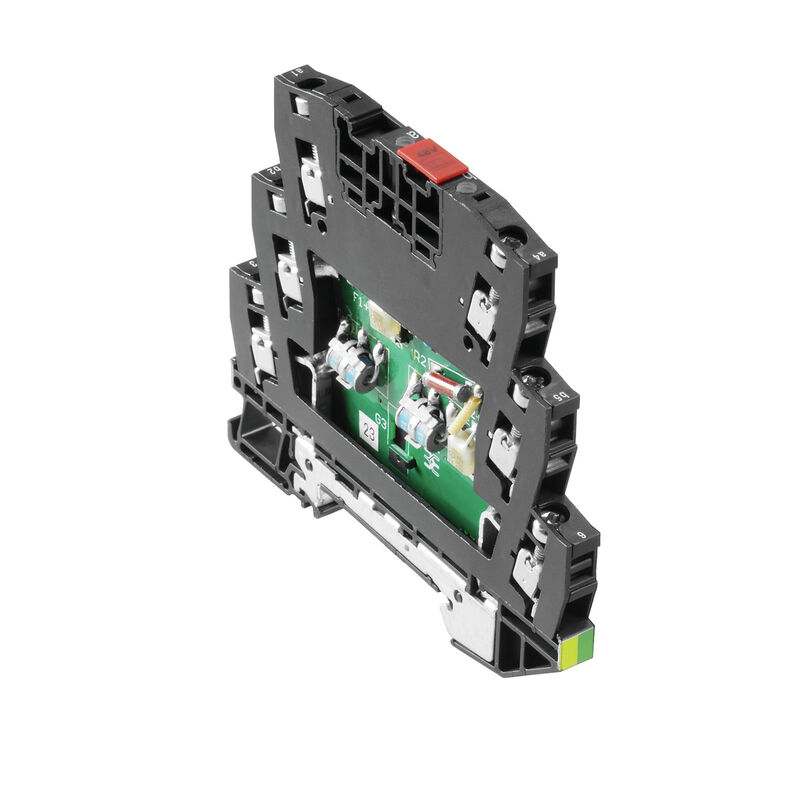

VSSC6 TR CL 12VDC 0.5A
VSSC6 TR CL 12VDC 0.5A
VSSC6 TR CL 12VDC 0.5A
VSSC6 TR CL 12VDC 0.5A

VSSC6 TR CL 12VDC 0.5A

Protection surtension mesure-commande-régulation, Protection surtension, MCR

Référence produit 1064220000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 4 Autres produits de la même gamme 8
Agréments Informations générales de commande Dimensions et poids Températures Probabilité d'échec Conformité environnementale du produit Données de mesure UL CSA 보호 데이터 Datos generales Insulation coordination acc. to EN 50178 Номинальные характеристики IEC / RU Dalsze szczegóły aprobat Caractéristiques de raccordement Caractéristiques électriques Généralités Ratings IECEx/ATEX/cUL Note importante Classifications Textes de description

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319227/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319238/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319252/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319261/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UL)
E311081

Informations générales de commande

Version
Protection surtension mesure-commande-régulation, Protection surtension, MCR
Référence
1064220000
Type
VSSC6 TR CL 12VDC 0.5A
GTIN (EAN)
4032248829583
Qté.
10 Pièce

Dimensions et poids

Profondeur
81 mm
Profondeur (pouces)
3,189 inch
Hauteur
88,5 mm
Hauteur (pouces)
3,484 inch
Largeur
6,2 mm
Largeur (pouces)
0,244 inch
Poids net
43,4 g

Températures

Température de stockage
-40 °C...80 °C
Température de fonctionnement
-40 °C...70
Humidity
5...96 %

Probabilité d'échec

SIL selon IEC 61508
2
MTTF
6 008 a
SFF
89,74 %
λges
19
PFH in 1*10-9 1/h
1.95

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
71e97bb7-979f-4330-94c0-20c629bb05e3

Données de mesure UL

Certificat Nº (UL)
E311081
Certificat UL
[UL Zertifikat](PDF/E311081VOL1SEC3.pdf)

CSA 보호 데이터

Capacité interne, max. CI
1 nF
Courant d’entrée, max. II
500 mA
Groupe gaz A,B
IIC
Groupe gaz C
IIB
Groupe gaz D
IIA
Inductance interne, max. LI
0 µH
Tension d'entrée, max. Ui
15 V

Datos generales

Affichage fonction optique
No
Barrette de liaison équipée
TS 35
Classe d'inflammabilité selon UL 94
V-0
Couleur
noir
Degré de protection
IP20
Fonction de sectionnement
Oui
Forme
Insert
Possibilité de test
Vis de fonction avec support de fiche de contrôle raccordement 1, 2, 4, 5
Segment
Mesure - Contrôle - Régulation
Version
Protection surtension, MCR

Insulation coordination acc. to EN 50178

Catégorie de surtension
III
Degré de pollution
2

Номинальные характеристики IEC / RU

Classe d'exigence selon IEC 61643-21
C2
C3
D1
Courant de charge nominal IL
500 mA
Courant de décharge Imax (8/20 µs) fil-fil
5 kA
Courant de décharge Imax (8/20 µs) fil-PE
5 kA
Courant de décharge, max. (8/20 µs)
10 kA
Courant de foudre de test Iimp (10/350 µs)
0,5 kA
Courant de foudre de test, Iimp (10/350 µs) fil-PE
0,5 kA
Courant de fuite In (8/20 µs) fil-fil
2.5 kA
Courant nominal IN
500 mA
Mode défaut en surcharge
Modus 2
Niveau de protection côté sortie Fil-fil 1 kV/µs, typique
30 V
Nombre de pôles
1
Normes
IEC 61643-21
HART-compatible
Perte d’insertion
250 MHz
Pouvoir de reset à impulsions
≤ 20 ms
Propriétés de transmission des signaux (-3 dB)
270 Mhz
Protection par fusible
0,5 A
Résistance aux courants de choc C2
2.5 kA 8/20 µs 5 kV 1.2/50 µs
Résistance aux courants de choc C3
50 A 10/1000 μs
Résistance aux courants de choc D1
0,5 kA 10/350 μs
Résistance de passage
1,8 Ω 10 %
Tension nominale (DC)
12 V
Tension permanente maximum,, Uc (DC)
15 V
Type de tension
DC

Dalsze szczegóły aprobat

Certificat GOST
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

Caractéristiques de raccordement

Longueur de dénudage
10 mm
Type de raccordement
Raccordement vissé
Couple de serrage, min.
0,5 Nm
Couple de serrage, max.
0,8 Nm
Plage de serrage, min.
0,5 mm²
4 mm²
Section de raccordement du conducteur, min.
0,5 mm²
Section de raccordement du conducteur, max.
6 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.
0,5 mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.
4 mm²
Section de raccordement, semi-rigide, min.
0,5 mm²
Section de raccordement, semi-rigide, max.
4 mm²

Caractéristiques électriques

Type de tension
DC

Généralités

Nombre de pôles
1
Degré de protection
IP20
Couleur
noir

Ratings IECEx/ATEX/cUL

Certificat cUL
[cUL Certificate](pdf/VSSC.PDF)

Note importante

Informations sur le produit
Mode 2 : état dans lequel la partie du SPD qui limite la tension a été court-circuitée en raison d'une très faible impédance au sein du SPD. La ligne est inutilisable, mais l'équipement de mesure est toujours protégé par un court-circuit.

Classifications

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01

Textes de description

Spécification longue
Parasurtenseur en module 6,2 mm pour montage sur rail pour un circuit de signaux sans potentiel de terre à 12 Vdc avec câblage 2 fils. Une boucle de courant peut ici être protégée à 0,6 A max. Chaque circuit de signaux peut être ouvert via un sectionneur.Le montage de la borne permet d'établir un contact électrique direct entre le rail profilé (terre) et le potentiel de référence (Ground) du circuit de protection dans la borne. Repérage optique de la borne selon le type de circuit de protection et la tension. Possibilité de marquage sur la borne.
Spécification succincte .
Parasurtenseur en module 6,2 mm pour montage sur rail pour un circuit de signaux sans potentiel de terre avec câblage 2 fils et conducteur commun.Chaque circuit de signaux peut être ouvert via un sectionneur. Version : 12 Vdc
