Vlastnosti
| Verze | Konektor samec (svorka), Šroubové připojení, 2.5 mm², 24 A, 500 V, Počet připojení: 5, Počet pólů: 5, Šířka: 26.5 mm |
| Číslo objednávky | 1438230000 |
| Typ | WP 2.5/1AN/5 |
| GTIN (EAN) | 4050118260182 |
| Množství | 50 ks |
| Hloubka | 41 mm |
| Hloubka (v palcích) | 1,614 inch |
| Výška | 22,9 mm |
| Výška (v palcích) | 0,902 inch |
| Šířka | 26,5 mm |
| Šířka (v palcích) | 1,043 inch |
| Čistá hmotnost | 19,346 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze |
Šroubové připojení
Konektory - zástrčky |
| Nutná koncová deska | Ano |
| Počet potenciálů | 5 |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 1 |
| PE připojení | Ne |
| Otevřené strany | zařeno |
| Typ montáže | Zapojeno |
| Délka odizolování | 7 mm |
| Měřidlo podle IEC 60947-1 | A4 |
| Počet připojení | 5 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 4 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 4 mm² |
| Průřez připojení vodičů, splétané, min. | 1,5 mm² |
| Směr připojení | vrchol |
| Svěrný šroub | M 2,5 |
| Typ připojení | Šroubové připojení |
| Upínací rozsah, max. | 4 mm² |
| Upínací rozsah, min. | 0,13 mm² |
| Utahovací moment, max. | 0,6 Nm |
| Utahovací moment, min. | 0,4 Nm |
| Velikost nože | 0,6 x 3,5 mm |
| Průřez vodiče max. (CSA) | 12 AWG |
| Průřez vodiče min. (CSA) | 16 AWG |
| Velikost napětí B (CSA) | 300 V |
| Velikost napětí C (CSA) | 300 V |
| Velikost napětí D (CSA) | 300 V |
| Velikost proudu B (CSA) | 20 A |
| Velikost proudu C (CSA) | 20 A |
| Velikost proudu D (CSA) | 10 A |
| Č. osvědčení (CSA) | 200039-70001233 |
| Počet pólů | 5 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 26 |
| Standardy | V souladu s normou IEC 60947-7-1 |
| Jmenovitý průřez | 2,5 mm² |
| Jmenovité napětí | 500 V |
| Jmenovité DC napětí | 500 V |
| Jmenovitý proud | 24 A |
| Standardy | V souladu s normou IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (cURus) | 12 AWG |
| Průřez vodiče propojení v terénu min. (cURus) | 26 AWG |
| Průřez vodiče propojení z výroby max. (cURus) | 12 AWG |
| Průřez vodiče propojení z výroby min. (cURus) | 26 AWG |
| Velikost napětí B (cURus) | 300 V |
| Velikost napětí C (cURus) | 300 V |
| Velikost napětí D (cURus) | 300 V |
| Velikost proudu B (cURus) | 20 A |
| Velikost proudu C (cURus) | 20 A |
| Velikost proudu D (cURus) | 10 A |
| Č. osvědčení (cURus) | E60693 |

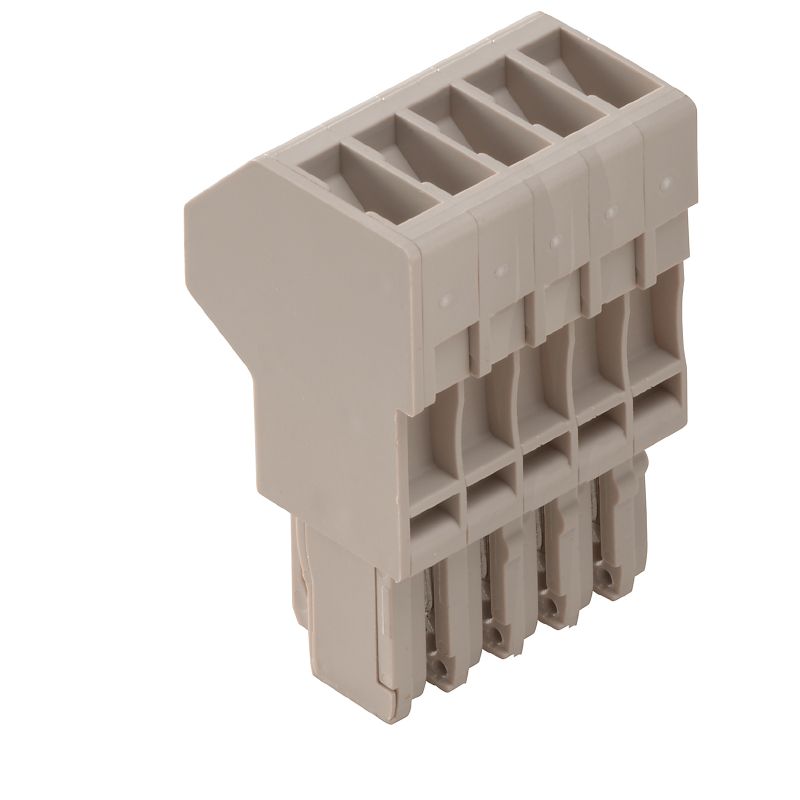

| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236591) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1438230000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1438230000) |
| Uživatelská dokumentace | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Č. osvědčení (cURus) | E60693 |
